●頂点カラーにコンバート編 |
1.データの準備 | |
まずは前回と同じ、頂点カラーをSet Dataで適用できる形のシーンを用意します。 ![]() いちいち頂点カラーを適用してICETreeを設定して・・・とやるのが面倒なのでスクリプトにしてみました。
|
2.法線データを頂点カラーに | |

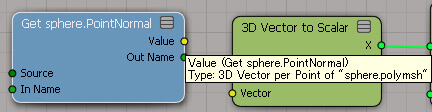

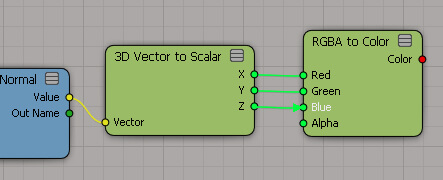

用途は諸々ありますが、法線情報が頂点カラーとして取得できると何かと便利かナァと思いますので、今回はそれを作ってみましょう。 ![]() お、黄色といえばベクターだな?フムフム ![]() これでXYZがRGBに分解されて繋がるな・・・と ![]() よし・・・赤いポートでカラーに変換できたと・・・ ![]() ミスマッチだって・・・つながらないよ・・・orz ![]() というわけで、もうひとつGetDataを使い、先にNodeLocation(ノード位置)を取得してから、その中のPointNormalを取得することでサンプル毎の法線となりました。 ![]() NodeLocationを介してPointoNormalを取得することで、共有頂点だったものがポリゴンノード毎の法線情報となり、 ![]() このコンパウンドデータをダウンロードできるようにしておきます。 ※編集法線について
たとえば下図のように、ハードエッジを使って法線を分割したものを法線カラーに反映させたい場合は、上記方法でUser Normal Editing Toolを起動できるようにしておき、 User Normal Editing Toolを選びます。 ![]() 下のようなUIが開きますので、エフェクト > ユーザボタンを押して、現状の法線状態をすべてユーザー法線に変換します。 ![]() オブジェクトのClusters以下に「User_Normal_Cluster」が付加されます。 ![]() そしてICETree内のGetDataのPointNormalを指定している方のプロパティを開き、User_Normal_Cluster.User_Normal_Property.Normals ![]() そうすることで編集後の法線情報が頂点カラーに反映されるようになります。 ![]() ただ、User_Normal_Clusterというのはあくまで付加情報ですので、存在しない場合はエラーになると思い ます。 ![]() これでUserNormalを削除してみても、上側は赤くなりますが、下側のPointNormalが渡されるので問題ない。ということになります。 ![]() それではUserNormalの処理を追加したコンパウンドを、バージョン0.6として公開します。 |
3.頂点座標を頂点カラーに | |
次は、頂点座標を元に、頂点カラーを変化させる方法をやって見ましょう。 ![]() 次に比較するためのノード群を構成しますが、ここでちょっとプログラム(スクリプト?)的な設計をして見ましょう。
なれていない人はわかりにくいかもしれませんが、変数Aはノードの次の流れへつなぐためのラインだと思ってください。 ![]() 上で分けたYのポートが設計上の頂点位置Yということなので、Yを今度は比較ノードにつなぎます。 ![]() 比較パラメータFirstは0にします。 ![]() Execution > If ノードを呼び出してResultをConditionにつなぎます。 ![]() 今回は単純なカラーノードでColorから取り出して設定します。 ![]() 赤をIfノードのIf Trueにつないで、青をIf Falseにつなぎ、結果をSetDataにつないで終了です。 ![]() ただ、現状だとローカルの頂点座標位置なので、オブジェクトのを起点にしてしまいます。 ![]() ここでまた少し面倒くさいですが、RTシェーダの概念を取り入れます。 ![]() 次にGetDataでオブジェクトのKine.globalを取得します。※PosやRotまで降りていきません。 ![]() 頂点の色の変化が、グローバルのY0の位置を境界にするようになりました。 ![]() このコンパウンドも以下から落とせます。 |
4.オブジェクト単位の深度 |
最後に、カメラから見た頂点のオブジェクト毎の深度を頂点カラーで表示させてみましょう。 ![]() これに対して、3と同じグローバルの頂点位置をFirstにつなぎ、任意のカメラのKine.global.posをSecondにつなぎます。 ![]() Get Distance BetweenノードのResultからは各頂点とカメラの間の距離が出力されているはずです。 ![]() これを色空間に変換するので、最大値を1に最小値を0にレンジを再調整するノードをつなぎます。 ![]() Target StartとTarget Endの値は0と1のままです。 ![]() これで、深度レンダリングの結果のような絵がリアルタイムに見れます。 ![]() 他のビューから見ると、深度の結果を客観的に見れて面白いですね。 ![]() これもコンパウンドをDLします。 |
今回作成した3つのコンパウンドはいろいろ応用できるかと思いますので、ご自由にお使いいただければと思います。 |
