SUITE USERS NOTES

キャラクター・メイキング
>> 二期キャラ メイキング

キャラクター・メイキング編について

Emi_banner4
ここで紹介するキャラクター・メイキング編は、様々な機能を分け隔てせず、
”キャラクターの作成に必要だったもの” としてまとめて紹介するかたちにします。
ですので、シェーディングからリグ、フェイシャルなど、様々な機能の話しが登場すると思います。
また、キャラクター自身も進歩していきますので、当初と異なってどんどんと変化していくことも予想されます。

そんな ←このキャラクターを中心とした、”とりとめもない”事例ですが、どうぞ参考にして頂ければと思います。
このキャラクターのファンになってくれたら もっとうれしい　^_^ ;　です。
ritaro_ml
プロローグ
複数年へ突入、このページもだいぶ見る人、話題にする人が増え、
WEBで紹介されたり、雑誌に掲載されたり・・・して来ました。
（御支援、ありがとうございます!!）

キャラクターもどんどんと進化するものと最初に定義してますので、
ここらで少し表現の方向性を変えてもよいかと思った次第です。

今回は、全部をやり直す時間が無さそうなので、
目や髪の毛やほほの表現、髪の毛のモデリングの変更で
このようなキャラが完成しました →

では、各項目毎に、作成例を紹介してみたいと思います。

 ＞目
 ＞髪の毛
 ＞ほっぺ (頬ね)

 ＞よろしく

パソコンのスペック WindowsXP SP3、Intel Core2Duo 3G、RAM; 3G、NVIDIA Quadro FX1700
toon21-01


目
では、まずは、目からいきます。
実は、目は、２D絵から描かれ始めたものではなく、
３D素材とレンダリングの工夫から生成された画像を再度テキスチャーとして利用したものなのです。
３Dを知っている皆さんは、多くの映像表現方法を身に付けているハズです。
映像素材を用意する手段として ３D を生かす方法を色々と考えてみるということは、３Dアーティストにとって大変重要なことです。

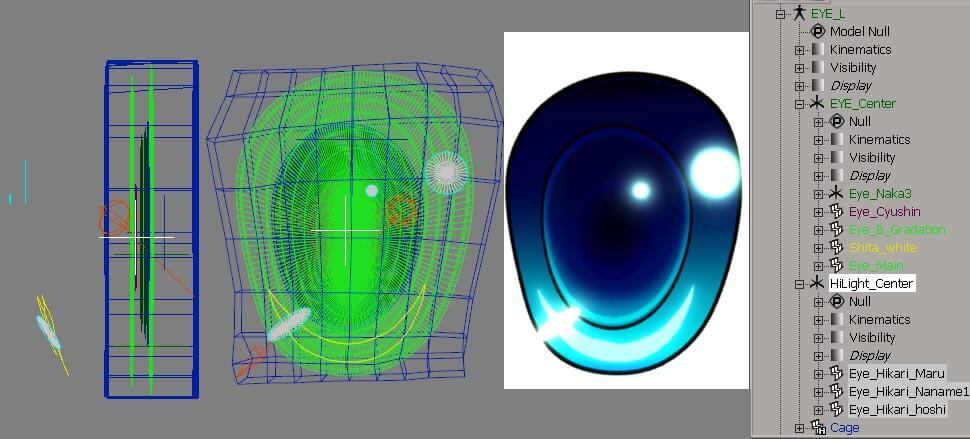

ご覧の通り、目が単純な丸な訳では無くゆがんだ楕円である為、その形を調整できるようにゲージで変形できるようにしてあります。
ケージ自身もポリゴンですが、レンダリングされないように Visibility でレンダリングが OFF になっています。
白い光などは、ポリゴン板にグローが付いたもので、輝いているように見えています。
toon21-02
もっと詳しく解説します。
目の中央部は綺麗な楕円ですが、４枚のポリゴン板が重なっています。
toon21-03
で、面白いのは、絵は全てテキスチャーではなく、Gradient のグラデーション色です。
toon21-04
その後ろの変形楕円にも Gradient で色付けされていて、

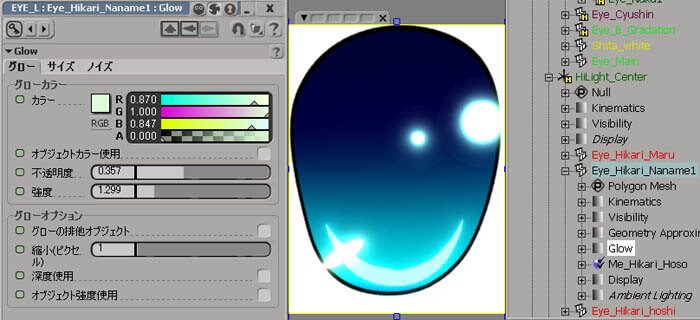

光る部分にはグローのプロパティーが付いているポリゴン板があります。
グローはアウトプット・レンダリングであり、一番最後に計算が始まります。
toon21-05
このようにして得られた画像をテキスチャーとして丸い目のポリゴンに貼っています。
こんな用意の仕方で、色や形や光の種類を色々と簡単に変えられるよう工夫をしてあります。
(キャラが増えるとか、バリエーションが必要だとか・・・)
toon21-06
追記
実は今回、このようにリフレクションの効果も目に入れる実験をしたのですが、どうやらアニメっぽいキャラの目には合わないようでした。
引きで見た時、キャラの表情が解りづらくなってしまう感じがして『無しで・・・』となりました。
toon21-07


髪の毛
髪の毛も作り方、というか考え方から全然違う方法でアプローチしてみました。
前回は立体（厚みがある）から考えた表現でしたが、今回は平面（厚みが無い）で形作る表現にしてみました。
またサブディビジョンサーフェイスを使わず、ポリゴン形状そのものを使ってますので、
そのままゲームのような実機用のデータに使えるような形状データで作成してみました。
あわせて、所謂 "天使の輪" の表現方法も後の”ほほ”の表現と同じでスクラッチーな表現を実現してみました。
左側の茶色が前回の立体的な表現、右側の黄色が板ポリゴンよる表現
toon21-08
この板ポリゴンによる表現は、裏が見えることを前提とし、
またあらゆる角度からみても思うような形になっているように工夫しなくてはならない難しさがあります。
ガイドラインとしてカーブ(緑色)を描いておくとポリゴンを形付ける時、参考になります。
toon21-09
当然左右で見え方が変わりますし、前髪の重なり具合は微妙でうまく見えるようにします。
下が隠れるように覆うポリゴンと、フワッと外に突出てボリューム感を持たせるポリゴンとを組み合わせ、
あらゆる角度から見ても良いように位置を調整して形を整えていきます。
toon21-10
大体整ったら、一回ローカルサブディビジョンをかけます。
すると、ちょっとペチャンコになったり、分岐点付近の頂点が綺麗じゃなかったりするのでその部分を修正しつつ、
ボリューム感も元以上になるように調整していきます。互いの重なり具合や凸凹で全体のボリューム感を持たせていきます。
toon21-11
次はレンダリング設定です。
Toon_Paint_and_Host を使用してリムライト設定していたり、Scalar_Change_Range で色幅を変更したりしています。
影用の絵があって、髪の毛の暗い部分をわざと模様みたいに付けてみました。
toon21-12
色と影のテキスチャーは別々の UV値を持っていて、
toon21-13
それぞれ１房づつ貼り具合を調整していきます。
toon21-21
あ、ちなみにレンダリングの設定で、頂点色のアルファー値が髪の毛用のテキスチャーとのモード[加算限界]のウェイト値として使用しています。
それがこのように設定されています。
toon21-17
続いて髪の毛に付くハイライトの”天使の輪”なんですが、
今回はザクザクと上から描いたようなジクザクな絵を乗せようと思いました。
ここも、絵を ２D で描き始めるのではなく、３D で素材を作っています。
こんな感じの ３D です↓。
想定する形をカーブ（緑色）で作り、それに沿ったようなポリゴンを作成して、
グレー系の Gradient でグラデージョンを付けておいて、Glow で白色のグローを付けています。
toon21-14
それをこのようなテキスチャーに仕上げ・・・・（アルファーも同形）
toon21-15
・・こんな風に貼って、レンダリング設定しています。
toon21-16
色んな工夫がまだまだありそうですが、とりあえず一旦ここまでにしておきました。
で、最後は、Rig構造体と一緒に動くように、エンベロープの設定は当然しておきます。
toon21-20
参考になったところ、ありましたでしょうか・・・


ほっぺ
頬（ほお）、え?、チーク・・・なんですが、恥ずかしさを表現するものでもなく、ましてや ファウンデーション でもないのですが・・・、
ここにもスクラッチしたような表現を取り入れてみます。
２パターンを考えたのですが、
toon21-18
下地の色で色染めすればいい程度だったので、左↑のテキスチャーを採用しました。
toon21-22
それをこのようなレンダリング設定に追加して、完成としました。
toon21-19
ほっぺ!!、気に入ってくれました??
toon21-23

よろしく
という訳で、またこのキャラを使って色々実験したいと思います。
toon21-24
このように用意したシーンをレンダリングすると・・・
こうなります。
toon21-25

という訳で、次回もモデリング、そうあのチャリンコです。
乞う、ご期待！！
