既存の図面ファイルを開く

既存の図面ファイルを［開く］コマンドから開きます。FILDER SiXの画面に、図面ファイルをドラッグ&ドロップして開くこともできます。

既存のFILDER SiX図面ファイルを開く

FILDER SiX図面ファイルは、ダブルクリック、［開く］コマンド、またはドラッグ&ドロップで開くことができます。

ダブルクリックで開く場合は、エクスプローラーなどでフォルダを開き、図面ファイルを直接ダブルクリックします。

FILDER SiX図面ファイルを［開く］コマンドで開く

既存のFILDER SiX図面ファイルを［開く］コマンドから開きます。

［開く］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［ホーム］タブ＞［開く］

［ファイル］タブ＞［開く］

［開く］ダイアログが表示されます。

クイックアクセスツールバーの（開く）をクリックしても、既存の図面ファイルを開けます。

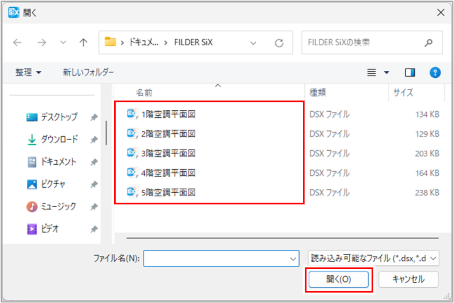

図面ファイルを選択し、［開く］ボタンをクリックします。

図面ファイルをダブルクリックして開くこともできます。
表示ファイルを絞り込むには、［読み込み可能なファイル］をクリックし、ファイルの種類を選択します。［読み込み可能なファイル］について、詳しくは以下を参照してください。

FILDER SiXで読込可能なファイル形式

圧縮ファイル（拡張子がzipやlzhのファイル）は、そのままでは開けません。あらかじめファイルを展開してから開いてください。

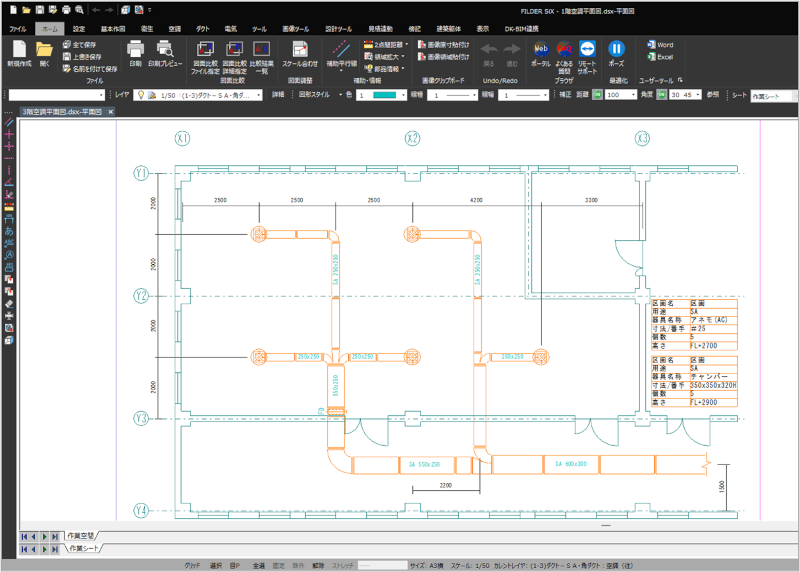

図面ファイルが開きます。

図面ファイルを開いた後に用紙サイズや作図スケールを変更するには、［ファイル］タブの［図面情報］または画面最下部の「サイズ」をクリックします。倍率を指定して図形の大きさを変更することもできます。詳しくは、以下を参照してください。

図面ファイルの基本情報を変更する（図面情報）

倍率指定して図形の大きさを変更する（スケール合わせ）

FILDER SiX図面ファイルをドラッグ&ドロップで開く

既存のFILDER SiX図面ファイルをドラッグ&ドロップで開きます。あらかじめFILDER SiXは起動しておいてください。

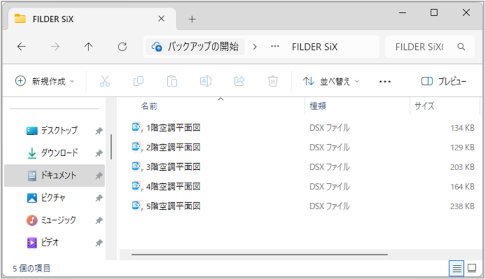

エクスプローラーなどで図面ファイルが格納されているフォルダを開きます。

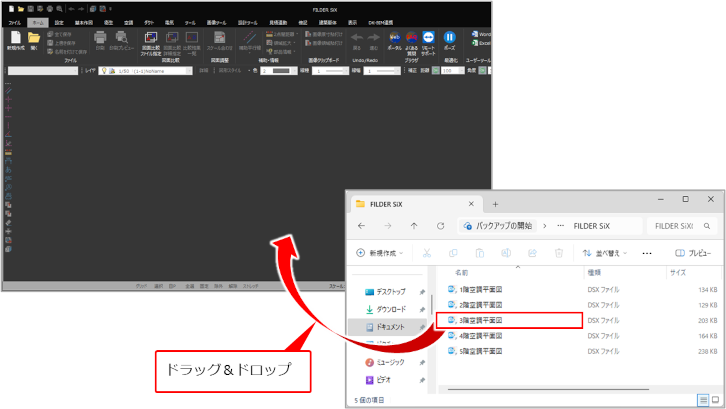

開きたい図面ファイルをFILDER SiXの画面へドラッグ&ドロップします。

複数のファイルを一度に開くには、［Shift］または［Ctrl］キーを押しながらファイルを選択し、FILDER SiXの画面へドラッグ&ドロップします。

図面ファイルが開きます。

他形式の図面ファイルを開く

JWWファイルを開く場合

JWWファイルは用紙サイズ・作図スケール・レイヤを保持した状態で開くことができます。

JWWファイルの読み込み時の設定について、詳しくは以下を参照してください。

［JWW設定］の設定

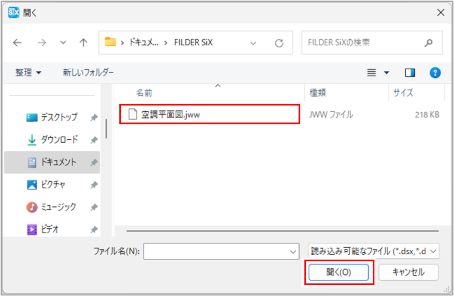

［開く］コマンドまたはドラッグ＆ドロップで、JWWファイルを開きます。

JWWファイルが開きます。

DWG・DXFファイルを開く場合

DWG・DXFファイルは、用紙サイズと作図スケールなどの図面情報を設定して開くことができます。
DWG・DXFファイルの読み込み時の設定について、詳しくは以下を参照してください。

［DWG／DXF設定］の設定

［開く］コマンドまたはドラッグ＆ドロップで、DWGまたはDXFファイルを開きます。

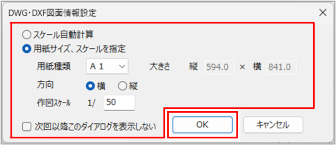

［DWG・DXF図面情報設定］ダイアログが表示された場合は、図面情報を設定し、［OK］ボタンをクリックします。

［DWG・DXF図面情報設定］ダイアログが表示されない場合は、手順3に進みます。

項目説明を見る項目説明を見る

項目	説明
スケール自動計算	作図スケールを自動計算で設定する場合に選択します。［スケール自動計算］を選択した場合は、用紙サイズはA1になり、作図スケールは、1/1、1/10、1/20、1/30、1/50、1/100、1/200、1/250、1/500、1/1000のいずれかに補正されます。
用紙サイズ、スケールを指定	用紙サイズと作図スケールを指定する場合に選択します。［用紙種類］：用紙種類を［A0］～［A4］、［B1］～［B5］、［自由］から選択します。［大きさ］：［用紙種類］で［自由］を選択した場合は、縦横の長さを入力します。［方向］：用紙の向きを［横］［縦］から選択します。［作図スケール］：作図スケールを入力します。
次回以降このダイアログを表示しない	次回DWG・DXFファイルを開く場合に、［DWG・DXF図面情報設定］ダイアログを表示させないときは、チェックを付けます。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。

［DWG・DXF図面情報設定］ダイアログの表示／非表示は、［設定］タブの［環境設定］コマンドをクリックして実行し、［DWG／DXF設定］の［読み込み時の設定］の［問い合わせ］で切り替えられます。

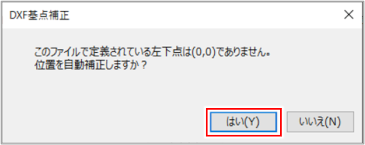

［DXF基点補正］ダイアログが表示された場合は、［はい］ボタンをクリックします。

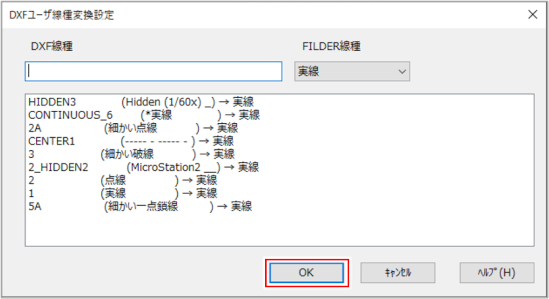

［DXFユーザ線種変換設定］ダイアログが表示された場合は、［OK］ボタンをクリックします。

色や線種をAutoCADの設定で開く場合は、［設定］タブの［環境設定］コマンドをクリックして実行し、［DWG／DXF設定］の［色の取り扱い］と［線種の取り扱い］で［AutoCADに合わせる］を選択します。

［DWG／DXF設定］の設定

DWG・DXFファイルが開きます。

BE-Bridgeファイル（CEQ・DXF）を開く場合

BE-Bridgeファイルは、CEQファイルと同時に作成されるDXFファイルをセットにして、1つのBE-Bridge形式ファイルになります。CEQとDXFは同一フォルダに格納してください。
既に開いている図面がある場合は、開いている図面に読み込むか、新規図面として読み込むかを選択して開きます。
BE-Bridgeファイル（CEQ・DXF）の読み込み時の設定について、詳しくは以下を参照してください。

［DWG／DXF設定］の設定

［開く］コマンドまたはドラッグ＆ドロップで、CEQファイルを開きます。

確認ダイアログが表示された場合、図面内に読み込むときは［はい］ボタン、新規図面として読み込むときは［いいえ］ボタンをクリックします。

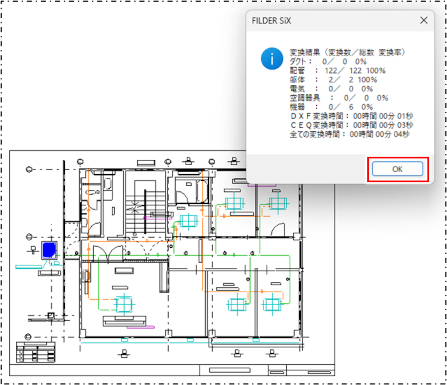

変換結果が表示されます。

［OK］ボタンをクリックします。

BE-Bridgeファイルが選択した方法で開きます。

ファイルの読み込みに失敗した場合（BE-Bridgeファイルの図形の確認）ファイルの読み込みに失敗した場合（BE-Bridgeファイルの図形の確認）

BE-Bridgeファイル（.CEQ）の読み込み時に、FILDER SiXデータとして変換できなかった図形を確認します。

FILDER SiXで作図した部品は、変換確認の対象外です。部品情報の読み込みができなかった部品は、基本図形として読み込みます。

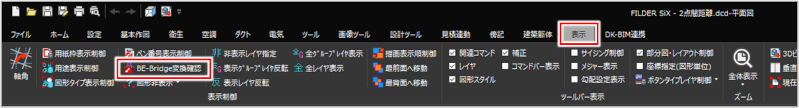

［表示］タブの［BE-Bridge変換確認］コマンド（）をクリックして実行します。

［BE-Bridge変換確認］ダイアログが表示されます。

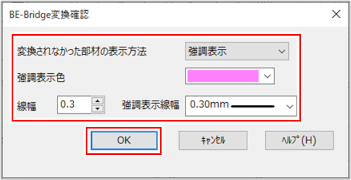

変換できなかった図形の表示方法を設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
変換されなかった部材の表示方法	変換されなかった図形の表示方法を選択します。［強調表示］：変換できなかった図形を［強調表示色］［線幅］で強調表示します。［表示しない］：変換できなかった図形を非表示にします。［対象のみ表示］：変換できなかった部材のみ表示します。
強調表示色	［変換されなかった部材の表示方法］で［強調表示］を選択した場合は、強調表示する色を［色の設定］ダイアログから選択します。
線幅強調表示線幅	［変換されなかった部材の表示方法］で［強調表示］を選択した場合は、［強調表示線幅］から強調表示する線幅を選択します。［強調表示線幅］から選択できる線幅以外を設定する場合は、［線幅］に入力します。

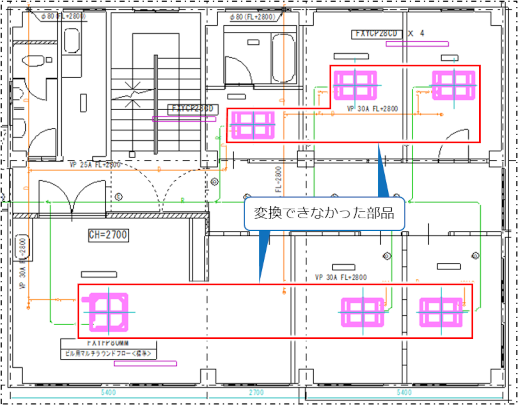

FILDER SiXデータに変換できなかった図形がある場合は、［BE-Bridge変換確認］ダイアログで設定した方法で表示されます。

［BE-Bridge変換確認］コマンドをクリックしてオフにすると、確認状態が終了します。

ファイルの読み込みに失敗した場合（配管部品テーブルの作成）ファイルの読み込みに失敗した場合（配管部品テーブルの作成）

FILDER SiXで、BE-Bridgeファイル（.CEQ）の読み込みや書き込みに失敗した場合は、「CEQファイルの読み込み（書き込み）に失敗しました」のエラーメッセージが表示されます。［配管部品テーブル作成］コマンドは、これらのエラーメッセージが表示された場合に、配管部品テーブルを作成し、BE-Bridgeファイルの読み込みや書き込みができるようにするBE-Bridge専用のコマンドです。

ここでは、例として図面データをBE-Bridgeファイルに変換して保存する手順を説明します。

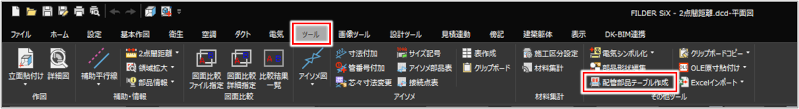

［ツール］タブの［配管部品テーブル作成］コマンド（）をクリックして実行します。

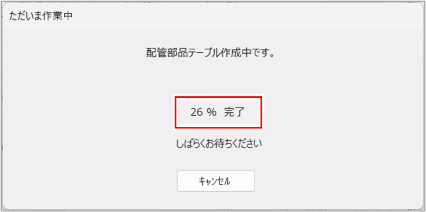

配管部品テーブル作成の進捗状況が表示されます。「100％完了」と表示されるまで待ちます。

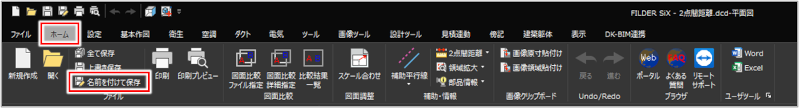

配管部品テーブルが作成されたら、［ホーム］タブの［名前を付けて保存］コマンド（）をクリックして実行します。

［名前を付けて保存］ダイアログが表示されます。

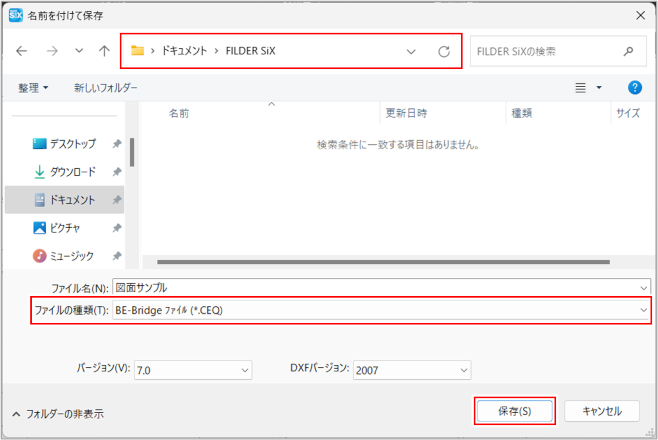

［ファイルの種類］から［BE-Bridgeファイル（*.CEQ）］を選択して、保存場所を指定し、［保存］ボタンをクリックします。

図面データがBE-Bridgeファイル形式に変換され、保存されます。

FILDER SiXをデフォルト設定でインストールした場合は、配管部品テーブルは「prftbl.dat」というファイル名で以下の場所に作成されます。
C:\Program Files\Daikin\FILDER SiX\hasdata\system\prftbl.dat
「BE-Bridge」とは、財団法人建設業振興基金の設計製造情報化評議会（C-CADEC）が推進している、空調衛生設備CADデータの交換フォーマットです。BE-Bridgeフォーマットでは、DXFでは交換できなかった異なるCAD間での部材属性を交換できます。ただし、部材によっては、部材属性を交換できない場合があります。詳しくは、以下のホームページを参照してください。
http://www.kensetsu-kikin.or.jp/c-cadec/

IFCファイルを開く場合

FILDER SiXは、BIM（Building Information Modeling）対応CADです。BIM対応CADのデータ交換には、IFCファイルという形式のファイルがよく使われます。FILDER SiXではIFCファイルを開いて、一棟全体を作図・編集できます。

［開く］コマンドまたはドラッグ＆ドロップで、IFCファイルを開きます。

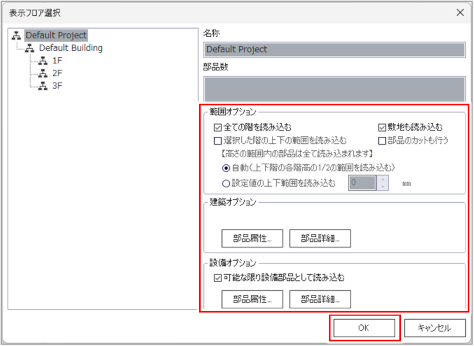

［表示フロア選択］ダイアログで、読み込む範囲と建築・設備オプションを選択し、［OK］ボタンをクリックします。

［全ての階を読み込む］［敷地も読み込む］は、選択した階に関わらずIFCファイル全体で1つの設定となります。この2項目以外は、選択した階ごとに設定が必要です。

項目説明を見る項目説明を見る

項目	説明
階の一覧表示	図面内に含まれる階の一覧が表示されます。
名称	階の一覧表示で選択した階の名称が表示されます。
部品数	読み込む部品数が表示されます。
範囲オプション	読み込む階の範囲を選択します。［全ての階を読み込む］：チェックを付けると、すべての階を読み込みます。［敷地も読み込む］：チェックを付けると、どの階を選択しても敷地を読み込みます。敷地は1つのIFCファイルに1つのみあります。［選択した階の上下の範囲を読み込む］：チェックを付けると、選択した階の上下階も設定範囲に応じて読み込みます。［自動］：選択した階とその上下の階を高さの1/2の範囲まで読み込みます。［設定値の上下範囲を読み込む］：選択した階とその上下の階を入力した値の範囲まで読み込みます。このとき下の階の範囲はマイナス方向となります。また、入力した値の範囲に部品の一部が入っていれば、選択した階でなくてもその部品を読み込みます。［部品のカットも行う］：チェックを付けると、敷地以外のすべての部品を設定範囲でカットします。ただし、機器・器具などのカットできない部品はそのまま読み込みます。

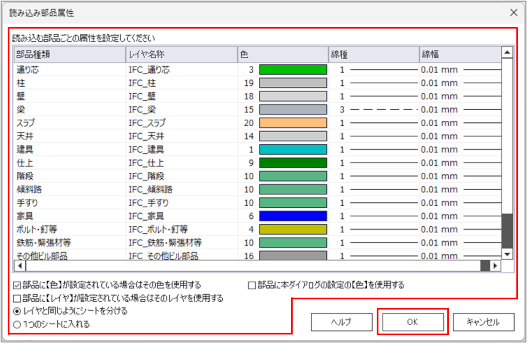

建築オプション［部品属性］ボタン	読み込む建築部品のレイヤ、線色、線種、線幅（ペン番号）の属性を設定する場合は、クリックします。［読み込み部品属性］ダイアログで建築部品の属性を設定して、読み込む方法を設定し、［OK］ボタンをクリックします。［部品に【色】が設定されている場合はその色を使用する］：チェックを付けると、元の色をそのまま使用し、ダイアログで設定した線種・線幅になります。チェックを外すと、［部品に本ダイアログの設定の【色】を使用する］の設定どおりになります。［部品に本ダイアログの設定の【色】を使用する］：チェックを付けると、ダイアログで設定した色・線種・線幅になります。チェックを外すと、特定の部品（柱・壁・梁・スラブ・天井・建具・仕上・階段）は、［躯体設定］で設定した色・線種・線幅になります。その他の部品は、ダイアログで設定した色・線種・線幅になります。［躯体設定］ダイアログの設定［部品に【レイヤ】が設定されている場合はそのレイヤを使用する］：チェックを付けると、元のレイヤをそのまま読み込みます。チェックを外すと、FILDER SiXのレイヤ設定どおりに読み込みます。［レイヤと同じようにシートを分ける］：シートをレイヤと同じように分けて読み込みます。［1つのシートに入れる］：すべての部品を1つのシートに読み込みます。建築部品の属性を設定するには、部品の列をダブルクリックして表示される［属性選択］ダイアログで各属性を選択し、［OK］ボタンをクリックします。

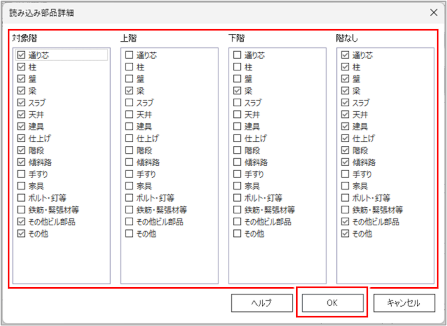

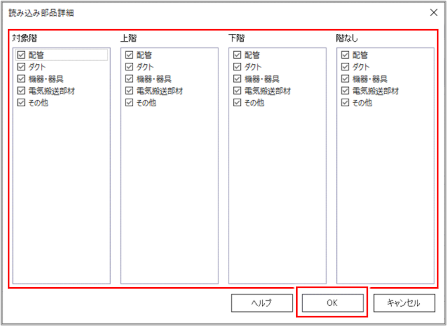

建築オプション［部品詳細］ボタン	読み込む建築部品の種類を選択する場合は、クリックします。［読み込み部品詳細］ダイアログで、読み込む建築部品にチェックを付けて［OK］ボタンをクリックします。

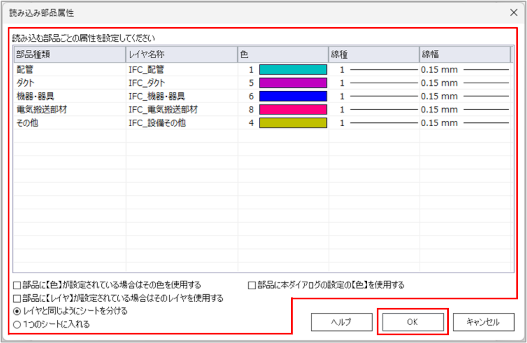

設備オプション［部品属性］ボタン	読み込む設備部品のレイヤ、線色、線種、線幅（ペン番号）の属性を設定する場合は、クリックします。［読み込み部品属性］ダイアログで設備部品の属性を設定して、読み込む方法を設定し、［OK］ボタンをクリックします。［部品に【色】が設定されている場合はその色を使用する］：チェックを付けると、元の色をそのまま使用し、ダイアログで設定した線種・線幅になります。チェックを外すと、［部品に本ダイアログの設定の【色】を使用する］の設定どおりになります。［部品に本ダイアログの設定の【色】を使用する］：チェックを付けると、ダイアログで設定した色・線種・線幅になります。チェックを外すと、作図時の色・線種・線幅になります。その他の部品は、［基本作図］で設定した色・線種・線幅になります。［基本作図設定］ダイアログの設定［部品に【レイヤ】が設定されている場合はそのレイヤを使用する］：チェックを付けると、元のレイヤをそのまま読み込みます。チェックを外すと、FILDER SiXのレイヤ設定どおりに読み込みます。［レイヤと同じようにシートを分ける］：シートをレイヤと同じように分けて読み込みます。［1つのシートに入れる］：すべての部品を1つのシートに読み込みます。設備部品の属性を設定するには、部品の列をダブルクリックして表示される［属性選択］ダイアログで各属性を選択し、［OK］ボタンをクリックします。
設備オプション［部品詳細］ボタン	読み込む設備部品の種類を選択する場合は、クリックします。［読み込み部品詳細］ダイアログで、読み込む設備部品にチェックを付けて［OK］ボタンをクリックします。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。

IFCファイルが選択した方法で開きます。

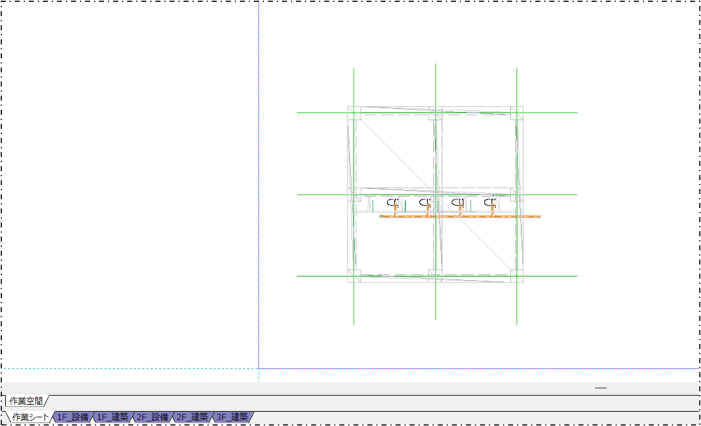

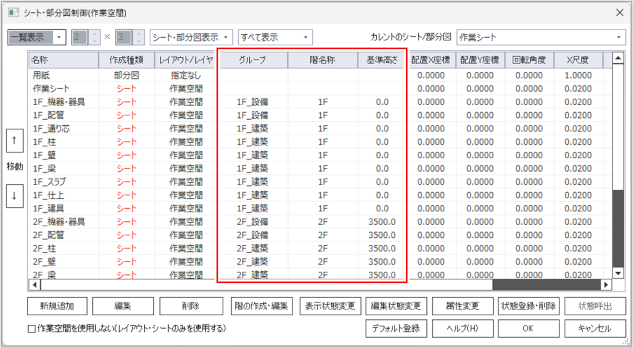

各階の階情報（グループ・階名称・基準高さ）が自動的に設定され、階ごとのシートに読み込まれます。

シートについて、詳しくは以下を参照してください。

シート

図面テンプレートファイルを開く

図面テンプレートを開いて新規図面ファイルを作成します。

例えば、社名・用紙サイズ表記・スケール表記・枠線などよく使用する要素を図面テンプレート（.dtf）形式で保存しておくと、図面テンプレートを開いて、登録してある内容をベースに新規図面ファイルを作成できます。

使用する図面テンプレートはあらかじめ用意しておきます。

［ホーム］タブの［開く］コマンド（）をクリックして実行します。

［開く］ダイアログが表示されます。

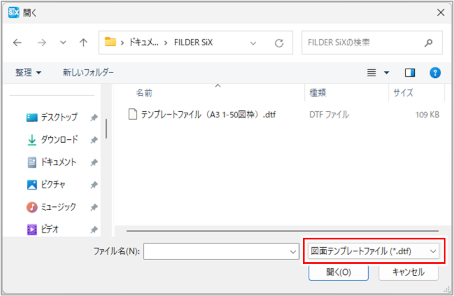

ファイルの種類で［図面テンプレートファイル（*.dtf）］を選択します。

図面テンプレートファイルが絞り込まれます。

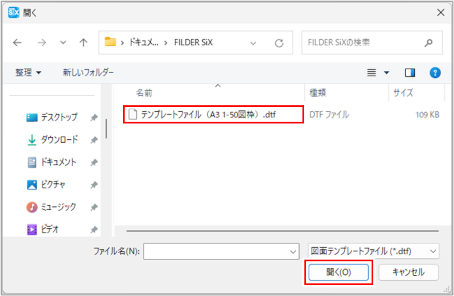

図面テンプレートを選択し、［開く］をクリックします。

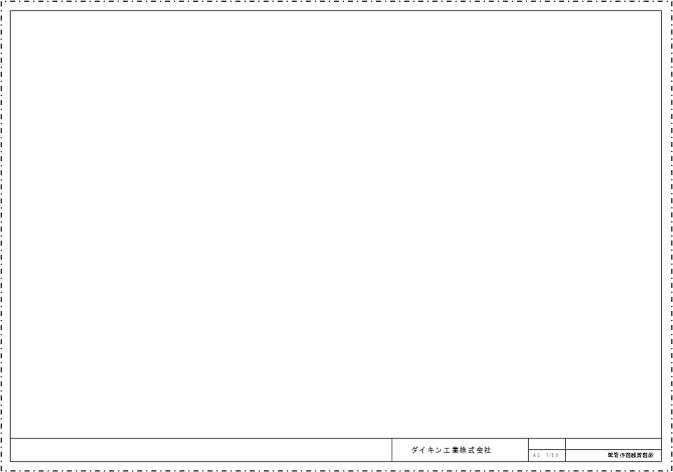

テンプレートを使用した新規図面ファイルが開きます。

他CADデータを取り込む場合の注意点

DWG・DXF・JWW・JWC・SXFファイルをFILDER SiXに取り込む場合は、以下の点に注意してください。

ファイル種類
（拡張子）

説明

DWG

DXF

●レイアウト

［Model］タブと［Layout］タブが表示されます。図面の編集などは［Model］タブをクリックして行います。

レイアウト

●ハッチング、塗りつぶしの読み込みができない場合

DWG・DXFファイルの取り込み／書き出し時のデータ変換方法を設定します。

［DWG／DXF設定］の設定

JWW

JWC

●レイヤ

Jw_cadデータはレイヤ番号、グループレイヤ番号ともに「0」から始まりますが、FILDER SiXデータは「1」から始まります。JWW・JWCファイルをFILDER SiXに取り込むと、レイヤは「+ 1」された番号になります。

JWWファイル取り込み／書き出し時のデータの変換方法を設定できます。

［JWW設定］の設定

SXF

●シート

部分図をシートとして取り込むには、SXFファイルを取り込む前に［SXF設定］で設定が必要です。取り込み後にシートに変換することはできません。

SXFファイル取り込み／書き出し時のデータの変換方法を設定できます。

［SXF設定］の設定

PDFファイルを開く

CADから直接変換したPDFファイルは、図形データとして開くことができます。

一方、紙をスキャンしてPDFに変換したPDFファイルは、画像データとして読み込みます。

図形データとして開くことができるPDFファイルを画像データとして貼り付けるには、［図面］コマンドから開きます。詳しくは、以下を参照してください。

画像データを貼り付ける

CADから変換したPDFファイルを開いた図形データには、以下の制限事項があります。

線種は、点線など近い線種で読み込まれます。線種によっては複数の線に分割される場合もあります。
円弧は、複数の線または曲線として読み込まれます。
フォントが埋め込まれていないPDFは、フォントが正確に読み込まれない場合があります。
プロッタフォントで作図されている文字は、図形として読み込まれます。
線幅は近い数値で読み込まれます。
改ざん防止されているPDFは読み込みできません。

［開く］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［ホーム］タブ＞［開く］

［ファイル］タブ＞［開く］

［開く］ダイアログが表示されます。

クイックアクセスツールバーの（開く）をクリックしても、既存の図面ファイルを開けます。

［開く］ダイアログが表示されます。

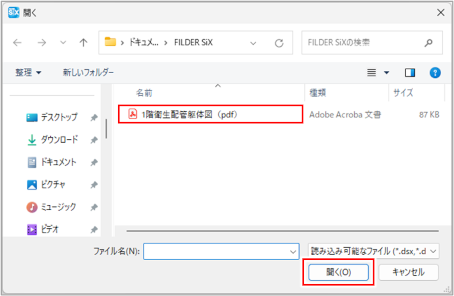

PDFファイルを選択し、［開く］ボタンをクリックします。

PDFファイルをダブルクリックして開くこともできます。
表示ファイルを絞り込むには、［読み込み可能なファイル］をクリックしてファイルの種類を選択します。

［PDF読み込み］ダイアログが表示されます。

「PDFファイルは、画像のみで作成されています。」と表示された場合「PDFファイルは、画像のみで作成されています。」と表示された場合

紙をスキャンしてPDFに変換したPDFファイル（画像データ）を開く場合の手順を説明します。

画像データの読み込み先シートを選択し、［OK］ボタンをクリックします。

作業シート内に読み込む場合は、［標準の［作業シート］/［NoName］に読み込む］を選択します。

作業シートと分けて別シートに読み込む場合は、［［画像シート］/［画像］レイヤを作成して読み込む］を選択します。

［画像補正］ダイアログが表示されます。

画像の補正方法にチェックを付け、［OK］ボタンをクリックします。

［青焼き補正］にチェックを付けた場合は、色補正やごみ取り処理が自動で行われます。

［画像補正（距離・傾き補正）］にチェックを付けた場合は、続けて画像補正を行います。

画像データが読み込まれ、［コマンドプロパティ］が表示されます。

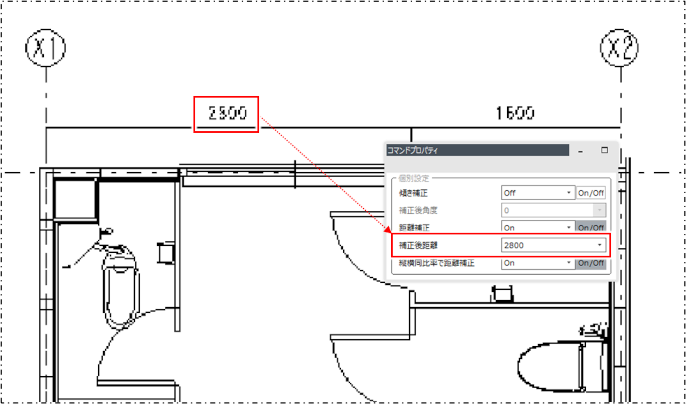

画像データ上に記載されている寸法を、［補正後距離］に入力します。

［縦横同比率で距離補正］を［On］に設定します。

縦横いずれかの片方のみ距離が異なる場合は［Off］に設定します。

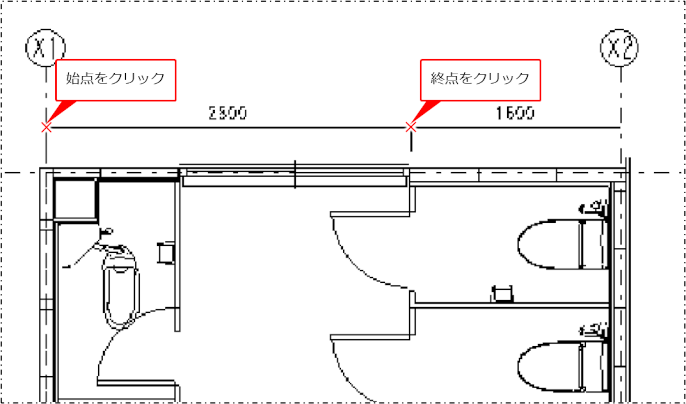

手順3で入力した寸法と同じ寸法線の始点・終点をクリックします。

より正確に補正するには、できるだけ拡大してクリックします。

寸法値と同じ距離に補正されます。

距離補正を再度行う場合や画像が傾いている場合は、［画像補正］コマンドを実行します。詳しくは、以下を参照してください。

画像データを補正する

画像データを図形データに変換するには、［画像→CAD化］コマンドで変換してください。詳しくは、以下を参照してください。

画像データをCAD化する

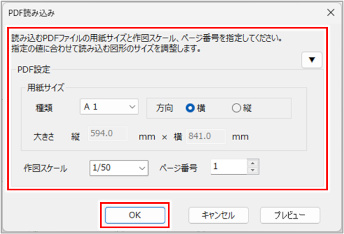

読み込み方法を設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
用紙サイズ	用紙サイズを選択します。［種類］：用紙種類を［A0］～［A4］、［B1］～［B5］、［自由］から選択します。［方向］：用紙の向きを［縦］［横］から選択します。［大きさ］：［用紙種類］で［自由］を選択した場合は、縦横の長さを入力します。
作図スケール	作図スケールを入力します。
ページ番号	複数ページのPDFファイルの場合に、読み込むページを選択します。
	クリックすると、［読み取りオプション］が表示されます。［線種を読み取る］：線種を読み込む場合は、チェックを付け、［線種読み取りの最大ピッチ間隔］に数値を入力します。［ベジェ曲線を円・円弧に変換する］：ベジェ曲線を円・円弧に変換する場合は、チェックを付けます。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［プレビュー］ボタン	PDFファイルのプレビューを表示する場合にクリックします。

PDFファイルが読み込まれ、確認ダイアログが表示されます。

［はい］ボタンをクリックします。

ここでは、例として開いた図面の寸法を正しい寸法に合わせます。

［いいえ］ボタンをクリックすると、図形スケールを合わせずにPDFファイルが開きます。

［拡大・縮小率入力］ダイアログが表示されます。

［距離から拡大・縮小率を自動計算する］にチェックを付け、［変更前距離］の［距離参照］ボタンをクリックします。

図面の距離を参照して拡大・縮小率を自動計算し、図形スケールを合わせます。

倍率がわかっている場合は、［拡大・縮小率］に数値を入力し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
拡大・縮小率	PDFファイルの拡大・縮小率を入力します。
距離から拡大・縮小率を自動計算する	距離から拡大・縮小率を自動計算する場合は、チェックを付けます。［変更前距離］：変更前の距離を入力します。［距離参照］ボタンをクリックすると、図面上の距離を参照できます。［変更後距離］：変更後の距離を入力します。［距離参照］ボタンをクリックすると、図面上の距離を参照できます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［戻り］ボタン	ダイアログを閉じて図面に戻ります。

図面が表示されます。

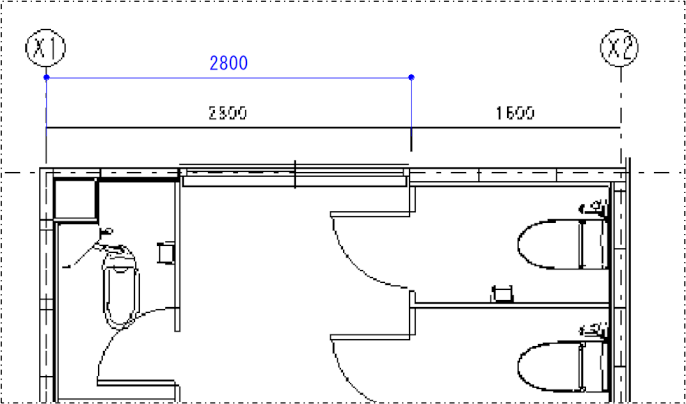

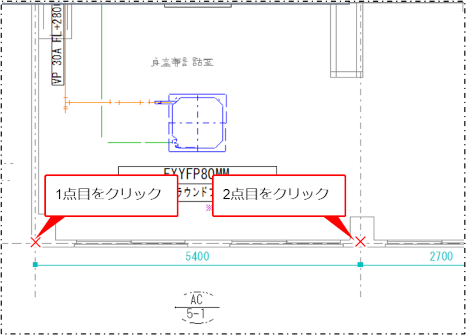

参照する変更前の距離の1点目と2点目をクリックします。

［変更前距離］に距離が入力され、［拡大・縮小率入力］ダイアログが再表示されます。

［変更後距離］に数値を入力し、［OK］ボタンをクリックします。

変更後の距離は図面の寸法線で確認します。

開いた図面の寸法が、正しい寸法になります。

後からスケールを合わせる場合は、［スケール合わせ］コマンドを実行します。詳しくは、以下を参照してください。

倍率指定して図形の大きさを変更する（スケール合わせ）

用紙サイズや作図スケールを変更するには、［ファイル］タブの［図面情報］または画面最下部の［サイズ］表示部をクリックします。詳しくは、以下を参照してください。

図面ファイルの基本情報を変更する（図面情報）

PDFを画像データとして貼り付けるには、［図面ツール］タブの［図面］または［写真・イラスト］コマンドを実行します。詳しくは、以下を参照してください。

画像データを貼り付ける
