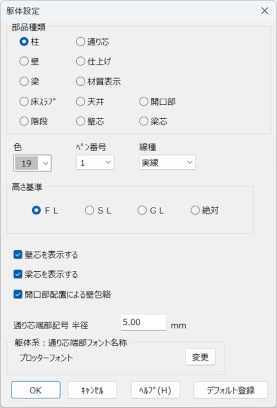

［躯体設定］ダイアログの設定

躯体作図時の、躯体部品の色、ペン番号、線種、包絡処理の有無を設定します。

ダイアログの開き方

［設定］タブ＞［駆体設定］

項目	説明
部品種類	色、ペン番号、線種を設定する躯体部品の種類を選択します。
色	［部品種類］で選択した部品の色を選択します。
ペン番号	［部品種類］で選択した部品のペン番号を選択します。
線種	［部品種類］で選択した部品の線種を選択します。
高さ基準	高さの基準を［FL］［SL］［GL］［絶対］から選択します。躯体の高さを設定する
壁芯を表示する	壁の配置時に、壁芯を表示する場合はチェックを付けます。
梁芯を表示する	梁の配置時に、梁芯を表示する場合はチェックを付けます。
開口部配置による壁包絡	開口部の配置時に、壁の包絡処理を行う場合はチェックを付けます。
通り芯端部記号半径	通り芯のバルーンの半径を入力します。
通り芯端部フォント名称	通り芯のバルーンを作図する際のフォント名が表示されます。
［変更］ボタン	通り芯のバルーンを作図する際のフォントを変更する場合にクリックします。［フォント］ダイアログ
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

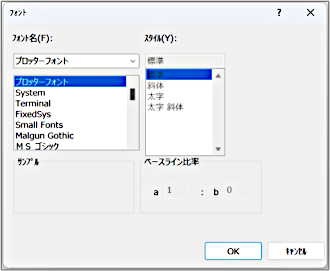

［フォント］ダイアログ

躯体作図で使用するフォントを設定します。

項目	説明
フォント名	一覧からフォントを選択します。縦書きのフォントには、フォント名の先頭に「＠」（アットマーク）が付きます。プロッタフォントもこの一覧から選択できます。
スタイル	基本作図文字の傾きや太さを選択します。
ベースライン比率	SXFファイルでデータをやり取りする際に使用する値が表示されます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
