躯体の高さを設定する

建築躯体の階高、天井、床など、立面・3Dでの高さ情報を設定します。また、複数階の建築躯体の高さ情報を一括で設定します。

表示中の階の高さを設定する

［建築躯体］タブの［躯体高さ設定］コマンド（）をクリックして実行します。

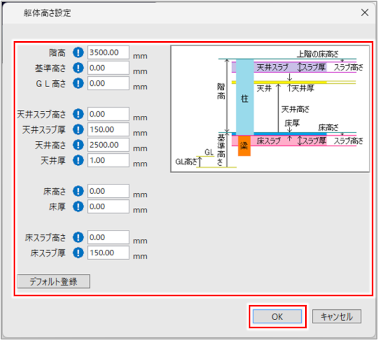

［躯体高さ設定］ダイアログが表示されます。

高さ情報を設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

高さ情報が設定されます。

基準高さの設定について

通常の設定では、CAD原点とFLラインが一致していて、［基準高さ］は「0」に設定されています。この状態で配管などの設備図を作図すると、FLから高さを追って作図できます。

FLラインがCAD原点の場合は、高さ設定は自動的にFLラインを基準にします。

基準高さを変更するとCAD原点ライン≠FLラインになるため、配管やダクトを作図する際の［高さ設定］の基準ラインに注意が必要です。 FLからの高さを追いたい場合には、［高さ設定］の基準をFLラインへ変更する必要が生じます。  また、基準高さを変更した図面から、基準高さを変更していない図面へ設備図をファイル間コピーした際にも高さが変更されます。ご注意ください。

複数階の高さを一括で設定する

FILDER SiXでは、シートに階情報を設定して作図することで、階ごとのFLを基準に建築や設備を作図・編集できます。

階情報の作成

［建築躯体］タブの［階作成・編集］コマンド（）をクリックして実行します。

［階作成・編集］ダイアログが表示されます。

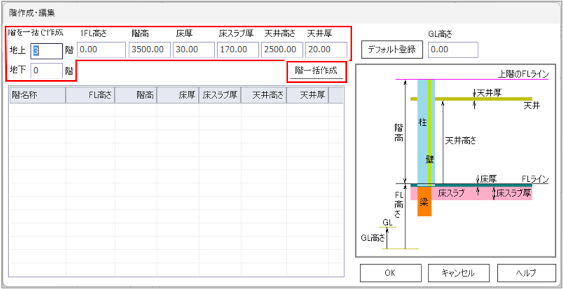

各項目を設定し、［階一括作成］ボタンをクリックします。

例として、以下の設定で作成します。

• ［地上］：3階
• ［1FL高さ］：0
• ［階高］：3500 mm
• ［床厚］：30 mm
• ［床スラブ厚］：170 mm
• ［天井高さ］：2500 mm
• ［天井厚］：20 mm
• ［地下］：0階

項目説明を見る項目説明を見る

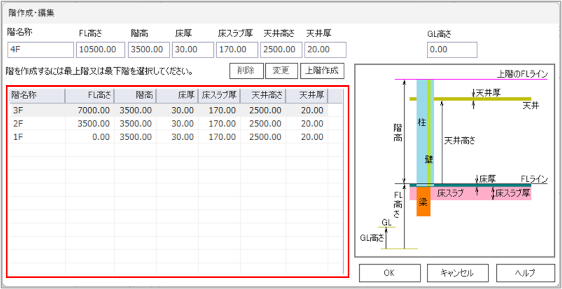

1階から3階までの階情報が自動的に設定されます。

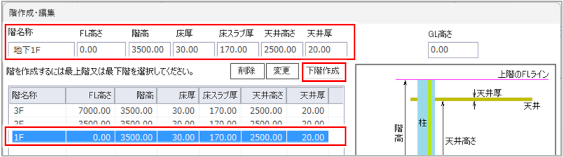

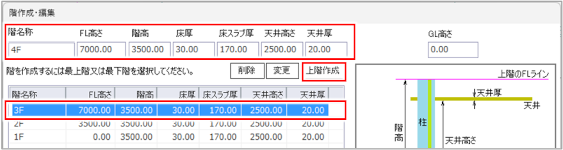

上階を追加で作成する場合 既に作成してある階の一番上を選択して、［階名称］［階高］［床厚］［床スラブ厚］［天井高さ］［天井厚］を設定し、［上階作成］ボタンをクリックします。［FL高さ］は階高で自動調整されます。 下階を追加で作成する場合 既に作成してある階の一番下を選択して、［階名称］［階高］［床厚］［床スラブ厚］［天井高さ］［天井厚］を設定し、［下階作成］ボタンをクリックします。［FL高さ］は階高で自動調整されます。 階情報を削除するときは、階情報を選択し、［削除］ボタンをクリックします。 階情報を変更するときは、階情報を選択して、階情報を変更し、［変更］ボタンをクリックします。

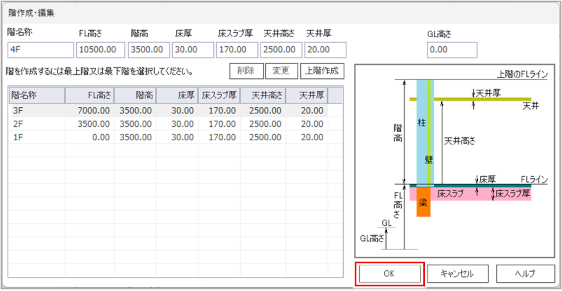

［OK］ボタンをクリックします。

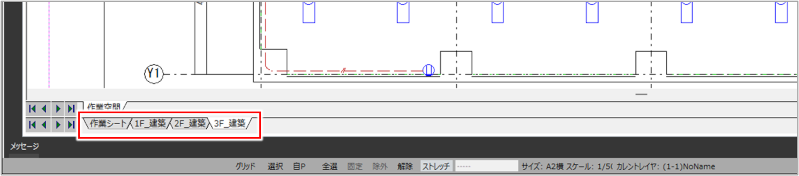

各階のシートが生成されます。シート名は固定の名称となります。

各階シートをクリックして作図することで各階のFL基準での作図が可能です。

シートを新規追加した場合、階情報は設定されていません。［シート属性編集］ダイアログで［階名称］を設定してください。 シートの属性を変更する

階情報の変更

［建築躯体］タブの［階作成・編集］コマンド（）をクリックして実行します。

［階作成・編集］ダイアログが表示されます。

階情報を変更する階を選択してから、各項目欄の数値を変更し、［変更］ボタンをクリックします。

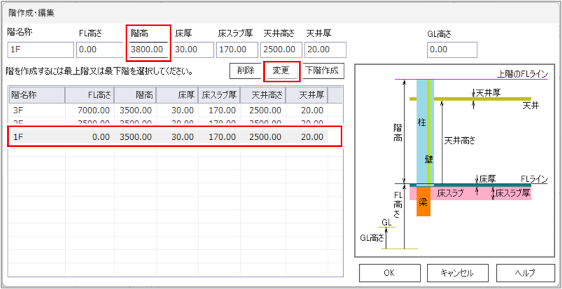

例として、［1F］の［階高］を「3800」に変更します。

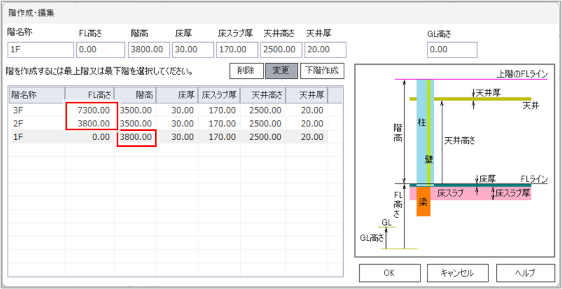

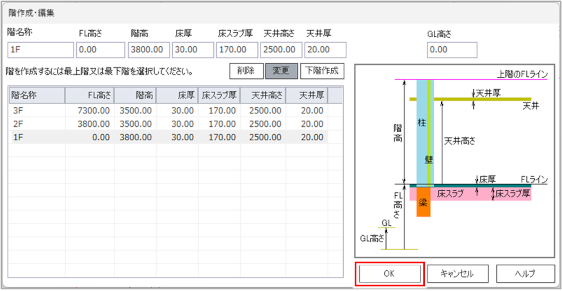

［1F］の［階高］が「3800」に変更され、各階の［FL高さ］が変更されます。

［OK］ボタンをクリックします。

確認ダイアログが表示されます。

［はい］ボタンをクリックします。

［いいえ］ボタンをクリックすると、既に作図されている設備図の高さが1階基準の高さ設定となります。

階情報が変更されます。

［階作成・編集］ダイアログは、［シート・部分図制御］または［シート属性編集］ダイアログから表示させることができます。 ［シート・部分図制御］ダイアログから表示させる場合 図形のない図面上で右クリックして表示されるメニューの［レイアウト／シート・部分図制御］をクリックすると、［シート・部分図制御］ダイアログが表示されます。［階の作成・編集］ボタンをクリックすると、［階作成・編集］ダイアログが表示されます。 ［シート属性編集］ダイアログから表示させる場合 シートのタブを右クリックし、メニューから［シート属性編集］をクリックすると、［シート属性編集］ダイアログが表示されます。［階名称］右側の［編集］ボタンをクリックすると、［階作成・編集］ダイアログが表示されます。 ※［作業シート］では階の設定はできません。
