シートの属性を変更する

シート名称や作図スケール、編集不可状態のときのシート図形の表示線色や線幅、タブの色や文字のサイズなどを、各シートのタブで設定します。

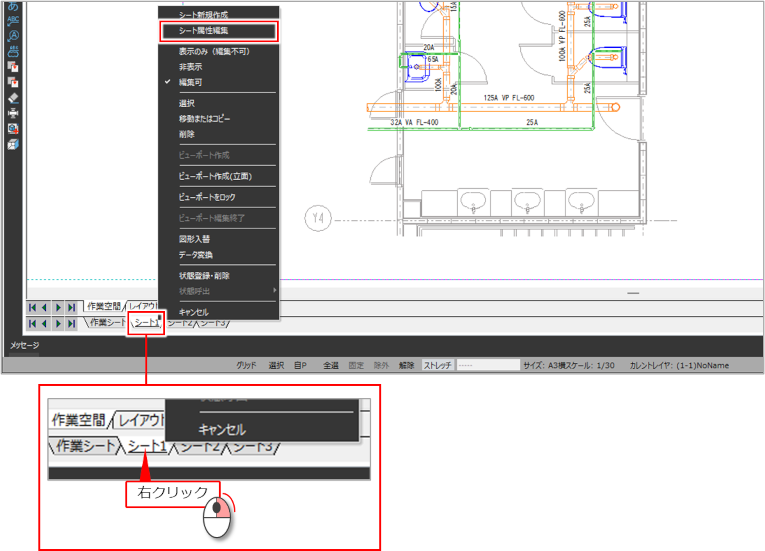

属性を変更するシートのタブを右クリックし、メニューから［シート属性編集］をクリックします。

［シート属性編集］ダイアログが表示されます。

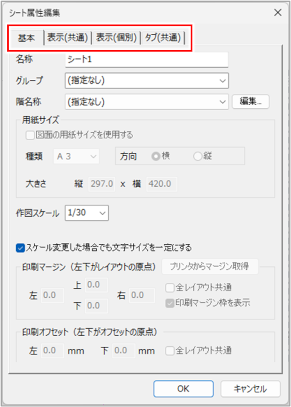

各タブでシートの属性を設定します。

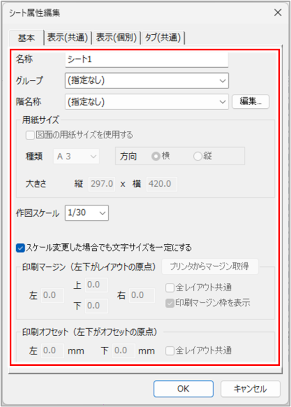

タブの基本属性を設定します。

項目	説明
名称	シートの名称を入力します。
グループ	シートをグループ登録する場合は、グループ名を入力するか、または既存のグループ名を選択します。
階名称	シートに階情報を設定する場合は、階名称を選択します。新規に階情報を作成する場合は［編集］ボタンをクリックします。階情報の設定方法について、詳しくは以下を参照してください。躯体の高さを設定する
図面の用紙サイズを使用する種類方向大きさ	設定できません。
作図スケール	作図スケールを入力します。
スケール変更した場合でも文字サイズを一定にする	［作図スケール］でスケールを変更する場合でも、文字の大きさは変更しないときにチェックを付けます。
印刷マージン～印刷オフセット	設定できません。

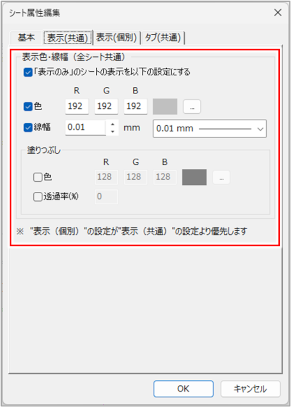

［表示（共通）］タブ［表示（共通）］タブ

編集不可（表示のみ）シートの図形の色・線幅・塗りつぶしの色と透過率を設定します。

ここで設定した内容は、すべてのシートに反映されます。ただし、［表示（個別）］タブの設定が［表示（共通）］タブの設定より優先されます。

項目説明を見る項目説明を見る

項目	説明
「表示のみ」のシートの表示を以下の設定にする	［表示のみ（編集不可）］に設定したシート内の図形を［色］［線幅］で設定した内容で表示する場合にチェックを付けます。シートの表示・編集状態の切り替えについて、詳しくは以下を参照してください。シートの表示・編集状態を切り替える
色	表示線色を変更する場合にチェックを付けます。数値を直接入力するか、または［...］をクリックして色を選択し、表示線色を設定します。
線幅	表示線幅を変更する場合にチェックを付けます。数値を直接入力するか、またはプルダウンメニューから表示線幅を選択します。
色（塗りつぶし）	チェックボックスにチェックを付け、塗りつぶし色を設定します。数値を直接入力するか、［...］をクリックして色を選択します。
透過率（％）	チェックボックスにチェックを付け、透過率を入力します。編集不可シートの塗りつぶしの色・透過率を指定する

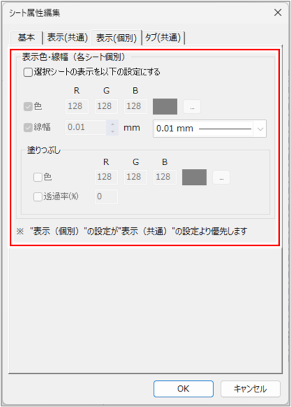

［表示（個別）］タブ［表示（個別）］タブ

［シート属性編集］ダイアログを表示したシート内の図形の表示線色や線幅、塗りつぶし色を設定します。

設定したシート以外のシートをカレントシートにした場合に、表示色・線幅が変わります。

ここで設定した内容は、選択したシートにのみ反映されます。［表示（個別）］タブの設定が［表示（共通）］タブの設定より優先されます。

項目説明を見る項目説明を見る

項目	説明
選択シートの表示を以下の設定にする	選択したシート内の図形を［色］［線幅］で設定した内容で表示する場合にチェックを付けます。
色	表示線色を変更する場合にチェックを付けます。数値を直接入力するか、または［...］をクリックして色を選択し、表示線色を設定します。
線幅	表示線幅を変更する場合にチェックを付けます。数値を直接入力するか、またはプルダウンメニューから表示線幅を選択します。
色（塗りつぶし）	チェックボックスにチェックを付け、塗りつぶし色を設定します。数値を直接入力するか、［...］をクリックして色を選択します。
透過率（％）	チェックボックスにチェックを付け、透過率を入力します。編集不可シートの塗りつぶしの色・透過率を指定する

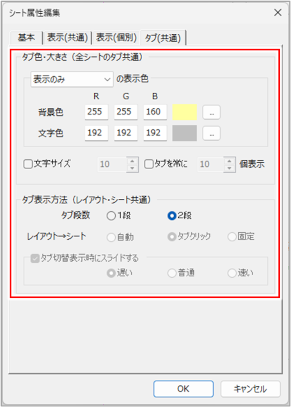

［タブ（共通）］タブ［タブ（共通）］タブ

タブの色や文字の色・サイズなどを設定します。

シートの状態ごとに設定できます。

項目説明を見る項目説明を見る

項目	説明
＊の表示色	タブの色と文字の色を設定するシートの状態を、［表示のみ］［非表示］［編集可］［選択時］［非選択時（グループ）］［選択時（グループ）］から選択します。シートがいずれかの状態になると、タブの色と文字の色が［背景色］［文字色］で設定した色で表示されます。
背景色	タブの色を設定します。数値を直接入力するか、または［...］をクリックして色を選択します。
文字色	タブの文字の色を設定します。数値を直接入力するか、または［...］をクリックして色を選択します。
文字サイズ	タブの表示文字サイズを指定する場合はチェックを付け、文字サイズを入力します。
タブを常に＊個表示	タブの表示数を指示する場合はチェックを付け、表示数を入力します。
タブ段数	レイアウトタブとシートタブの画面の表示方法を選択します。
レイアウト→シート	レイアウトタブからシートタブに表示を切り替える方法を選択します。［タブ段数］で［1段］を選択した場合に設定できます。［自動］：時間差で自動的に表示を切り替えます。［タブクリック］：レイアウトタブをクリックすると、シートタブが表示されます。別のレイアウトタブをクリックすると、シートタブは非表示になります。［固定］：レイアウトタブのみ固定され、シートタブは非表示になります。
タブ切替表示時にスライドする	タブの表示を切り替えるときのスライドの速さを選択します。［レイアウト→シート］で［自動］または［タブクリック］を選択した場合に設定できます。

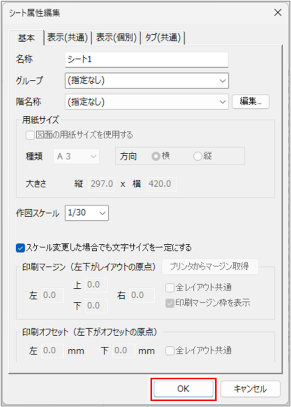

［OK］ボタンをクリックします。

シートの属性が変更されます。

［シート・部分図制御］ダイアログでシート・部分図の属性を変更する

［シート・部分図制御］ダイアログでシート・部分図の属性を変更します。また、部分図の表示設定を行います。

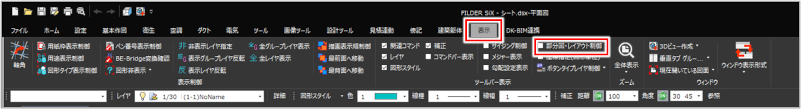

［表示］タブの［部分図・レイアウト制御］にチェックを付けます。

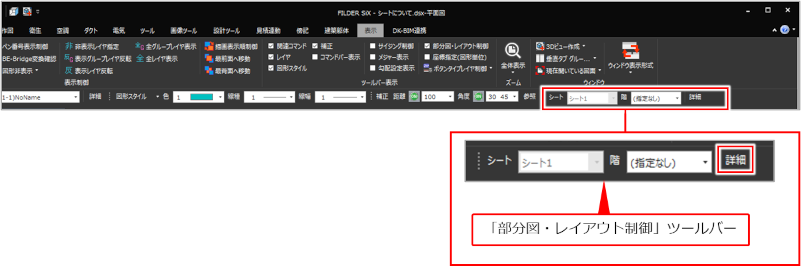

「部分図・レイアウト制御」ツールバーが表示されます。

［詳細］ボタンをクリックします。

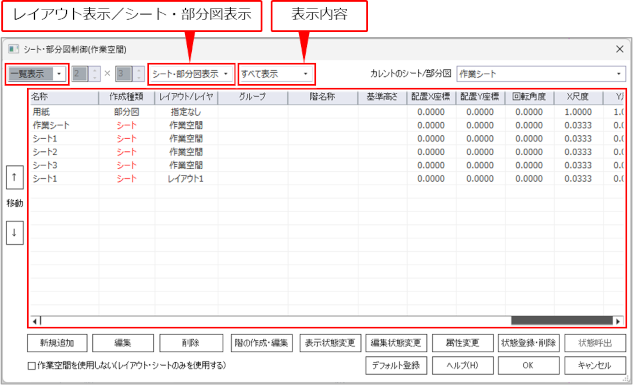

［シート･部分図制御］ダイアログが表示されます。

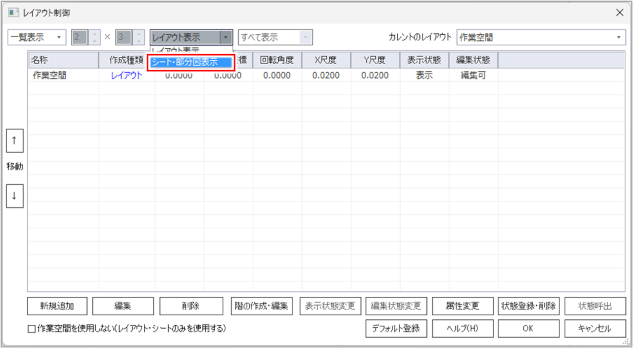

［レイアウト制御］ダイアログが表示された場合は、［シート・部分図表示］に変更してください。

図面上で右クリックし、メニューから［レイアウト／シート・部分図制御］をクリックしても、［シート・部分図制御］ダイアログを表示できます。

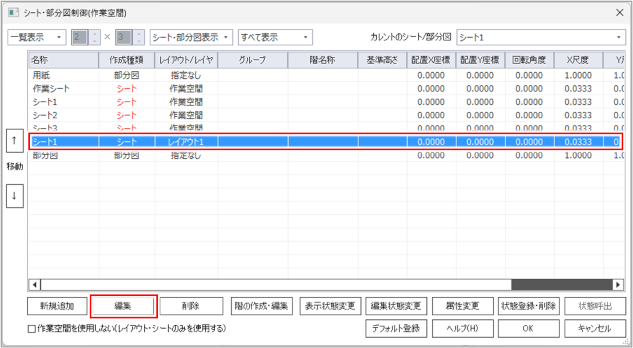

属性を変更するシートまたは部分図を選択し、［編集］ボタンをクリックします。

項目説明を見る項目説明を見る

項目

説明

表示方法

シートの表示方法を選択します。

［一覧表示］

［プレビュー］

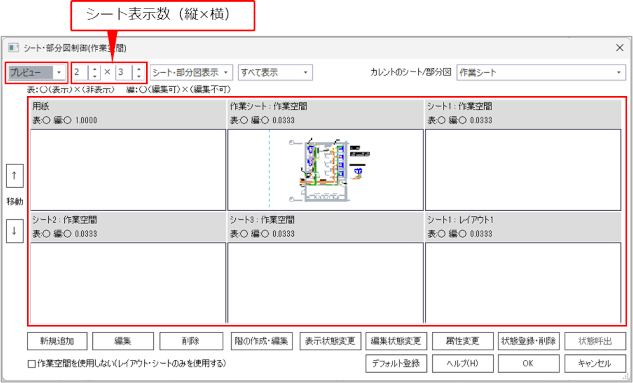

［プレビュー］の場合は、表示する縦と横の数を指定できます。

レイアウト表示／シート・部分図表示

レイアウトを一覧表示するか、シート・部分図を一覧表示するかを選択します

表示内容

「レイアウト表示／シート・部分図表示」で［シート・部分図表示］を選択した場合に、表示内容を選択します。

［すべて表示］：シート・部分図の両方を表示する場合に選択します。
［部分図のみ表示］：部分図のみを表示する場合に選択します。
［シートのみ表示］：シートのみを表示する場合に選択します。

カレントのシート/部分図

カレントシートにするシートを選択します。

名称

シートの名称が表示されます。

作成種類

作成種類が表示されます。

レイアウト/レイヤ

［作成種類］が［シート］の場合は、所属するレイアウトの名称が表示されます。

［作成種類］が［部分図］の場合は、所属するレイヤの名称が表示されます。

グループ

シートがグループ登録されている場合は、グループ名称が表示されます。グループの登録方法について、詳しくは以下を参照してください。

シートをグループ化する

階名称

シートに階情報が設定されている場合は、階名称が表示されます。階情報の設定方法について、詳しくは以下を参照してください。

躯体の高さを設定する

基準高さ

シートに階情報が設定されている場合は、基準高さが表示されます。階情報の設定方法について、詳しくは以下を参照してください。

躯体の高さを設定する

配置X座標

配置されているシートまたは部分図のX座標が表示されます。

配置Y座標

配置されているシートまたは部分図のY座標が表示されます。

回転角度

配置されている部分図の回転角度（座標軸の角度）が表示されます。

シートの場合は回転角度を設定できないため、「0.0000」が表示されます。

X尺度

X尺度が表示されます。

Y尺度

Y尺度が表示されます。

表示状態

シートまたは部分図の、図面での表示・非表示の状態が表示されます。

編集状態

シートまたは部分図の、図面での編集可・編集不可の状態が表示されます。

移動

［↑］［↓］ボタンをクリックすると、一覧で選択しているシート・部分図の表示順を変更できます。

［新規追加］ボタン

シート・部分図を新規に作成する場合にクリックします。

操作方法について、詳しくは以下を参照してください。

［シート･部分図制御］ダイアログでシートを作成する

［編集］ボタン

選択しているシート・部分図の属性を変更する場合にクリックします。

操作方法について、詳しくは以下を参照してください。

［シート･部分図制御］ダイアログでシート・部分図の属性を変更する

［削除］ボタン

選択しているシート・部分図を削除する場合にクリックします。

［カレントのシート/部分図］で選択されているシート・部分図は、削除できません。

作業空間を使用しない（レイアウト・シートのみを使用する）

作業空間を使用せず、レイアウト・シートのみを使用して作図する場合にチェックを付けます。

［階の作成・編集］ボタン

各階の設定を変更する場合にクリックします。

操作方法について、詳しくは以下を参照してください。

複数階の高さを一括で設定する

［表示状態変更］ボタン

選択しているシートまたは部分図の表示・非表示の状態を切り替える場合にクリックします。

［編集状態変更］ボタン

選択しているシートまたは部分図の編集可・編集不可の状態を切り替える場合にクリックします。

［属性変更］ボタン

選択しているシート・部分図の属性を変更する場合にクリックします。

［作成種類］が［シート］の場合（「作業シート」は除く）は、［シート属性編集］ダイアログが表示されます。

操作方法について、詳しくは以下を参照してください。

シートの属性を変更する

［作業シート］および［作成種類］が［部分図］の場合は、［編集不可部分図表示設定］ダイアログが表示されます。

［編集不可部分図表示制御］ダイアログでは、編集不可図形の表示色・表示幅・塗りつぶし色を設定できます。レイヤの［編集不可色設定］やシートの［表示（共通）］と連動しています。

［状態登録・削除］ボタン

シートの表示や編集状態を登録・削除する場合にクリックします。

操作方法について、詳しくは以下を参照してください。

シートの表示・編集状態を登録する

［状態呼出］ボタン

シートの表示や編集状態を呼び出す場合にクリックします。

操作方法について、詳しくは以下を参照してください。

登録したシートの表示・編集状態を呼び出す

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

また、［作業空間を使用しない（レイアウト・シートのみを使用する）］のチェックの有無が保存されます。

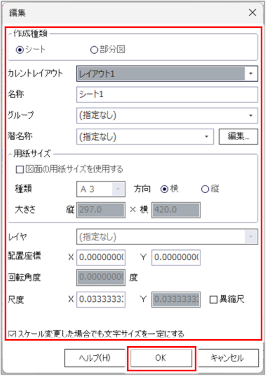

［編集］ダイアログが表示されます。

シートまたは部分図の属性を設定し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
作成種類	作成種類が表示されます。
カレントレイアウト	シートが所属するレイアウトを選択します。［作成種類］が［シート］の場合に設定できます。
名称	シートまたは部分図の名称を入力します。
グループ	シートをグループ登録する場合は、グループ名を入力するか、または既存のグループ名を選択します。［作成種類］が［シート］の場合に設定できます。
階名称	シートに階情報を設定する場合は、階名称を選択します。新規に階情報を作成する場合は［編集］ボタンをクリックします。階情報の設定方法について、詳しくは以下を参照してください。躯体の高さを設定する［作成種類］が［シート］の場合に設定できます。
図面の用紙サイズを使用する種類方向大きさ	設定できません。
レイヤ	部分図が所属するレイヤを選択します。［作成種類］が［部分図］の場合に設定できます。
配置座標	部分図を配置するX座標とY座標を入力します。
回転角度	部分図の回転角度を入力します。［作成種類］が［部分図］の場合に設定できます。
尺度	X尺度とY尺度を入力します。 X尺度を入力すると、Y尺度も同じ値に設定されます。異なる縮尺にする場合は、［異縮尺］にチェックを付け、Y尺度を入力します。
スケール変更した場合でも文字サイズを一定にする	スケールを変更した場合でも、文字の大きさは変更しないときにチェックを付けます。

シートまたは部分図の属性が変更されます。
