シートを新規作成する

シートを新規に作成します。

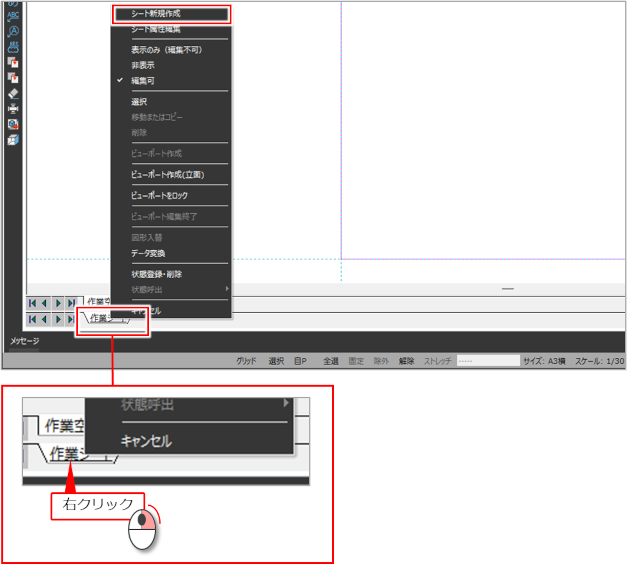

［作業シート］タブを右クリックし、メニューから［シート新規作成］をクリックします。

［シート新規作成］ダイアログが表示されます。

既に作成されているシートのタブを右クリックし、メニューから［シート新規作成］をクリックしても［シート新規作成］ダイアログを表示できます。

名称、作図スケールを設定し、［OK］ボタンをクリックします。

項目	説明
名称	シートの名称を入力します。
図面の用紙サイズを使用する種類方向大きさ	シートの場合は設定できません。
作図スケール	作図スケールを入力します。

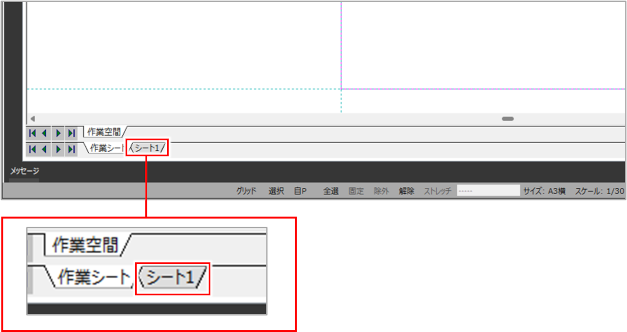

シートが作成されます。

［シート・部分図制御］ダイアログでシートを作成する

［シート・部分図制御］ダイアログでシートを新規に作成します。

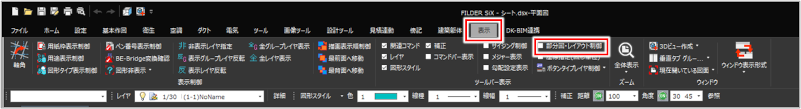

［表示］タブの［部分図・レイアウト制御］にチェックを付けます。

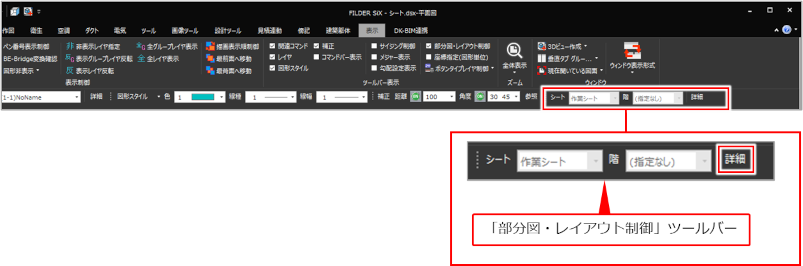

「部分図・レイアウト制御」ツールバーが表示されます。

［詳細］ボタンをクリックします。

［シート・部分図制御］ダイアログが表示されます。

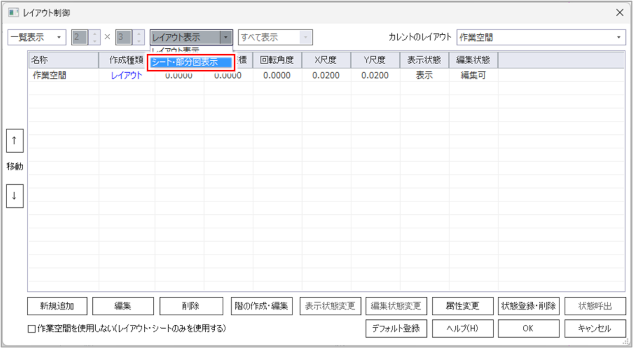

［レイアウト制御］ダイアログが表示された場合は、［シート・部分図表示］に変更してください。

図面上で右クリックし、メニューから［レイアウト／シート・部分図制御］をクリックしても、［シート・部分図制御］ダイアログを表示できます。

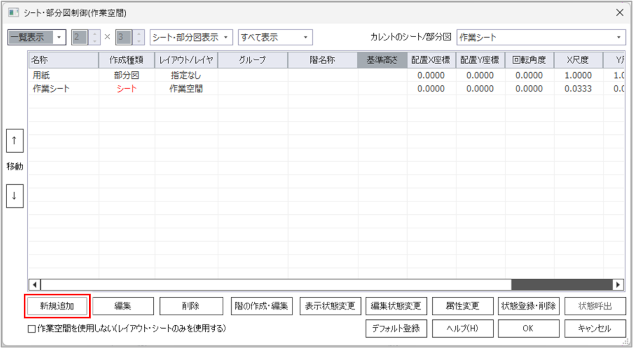

［新規追加］ボタンをクリックします。

［新規作成］ダイアログが表示されます。

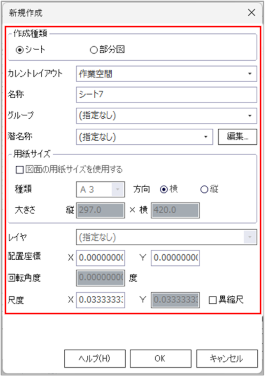

作成種類を選択し、名称や尺度などを設定します。

項目説明を見る項目説明を見る

項目	説明
作成種類	シートまたは部分図のどちらを作成するかを選択します。部分図を使用すると、レイヤのように部分図単位で作図できます。また、回転角度やX尺度、Y尺度を指定して作図できます。部分図を作成した場合は、タブは作成されません。
カレントレイアウト	作成するシートが所属するレイアウトを選択します。［作成種類］が［シート］の場合に設定できます。
名称	シートまたは部分図の名称を入力します。
グループ	シートをグループ登録する場合は、グループ名を入力するか、または既存のグループ名を選択します。［作成種類］が［シート］の場合に設定できます。
階名称	シートに階情報を設定する場合は、階名称を選択します。新規に階情報を作成する場合は［編集］ボタンをクリックします。階情報の設定方法について、詳しくは以下を参照してください。躯体の高さを設定する［作成種類］が［シート］の場合に設定できます。
図面の用紙サイズを使用する	設定できません。
種類	設定できません。
方向	設定できません。
大きさ	設定できません。
レイヤ	作成する部分図が所属するレイヤを選択します。［作成種類］が［部分図］の場合に設定できます。
配置座標	シートまたは部分図を配置するX座標とY座標を入力します。
回転角度	部分図の回転角度を入力します。［作成種類］が［部分図］の場合に設定できます。
尺度	X尺度とY尺度を入力します。 X尺度を入力すると、Y尺度も同じ値に設定されます。異なる縮尺にする場合は、［異縮尺］にチェックを付け、Y尺度を入力します。

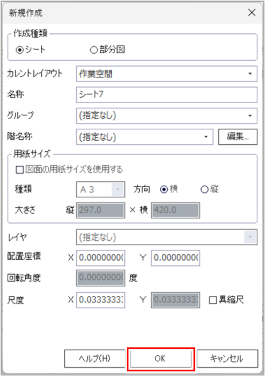

［OK］ボタンをクリックします。

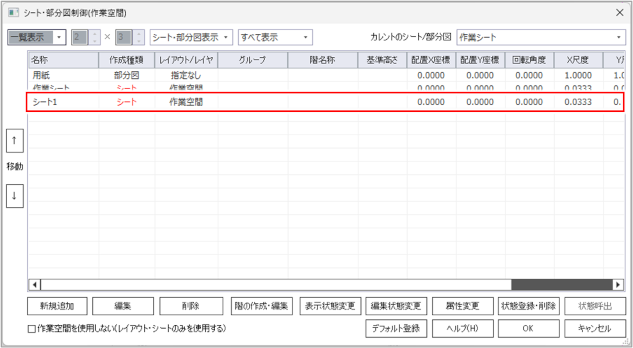

シートが作成されます。

作成したシートの順番を並び替える

［シート・部分図制御］ダイアログで、作成したシートの順番を並び替えます。

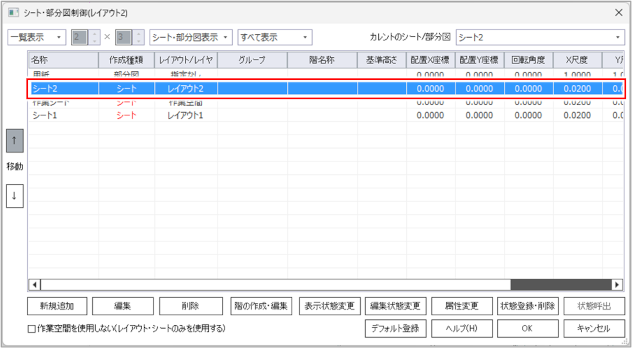

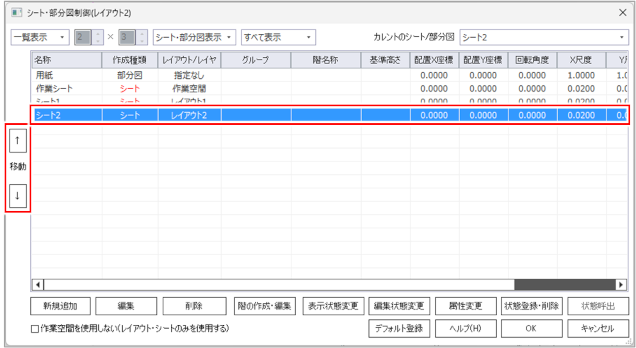

移動するシートを選択し、［↑］［↓］ボタンをクリックします。

選択した行が、上または下に移動します。

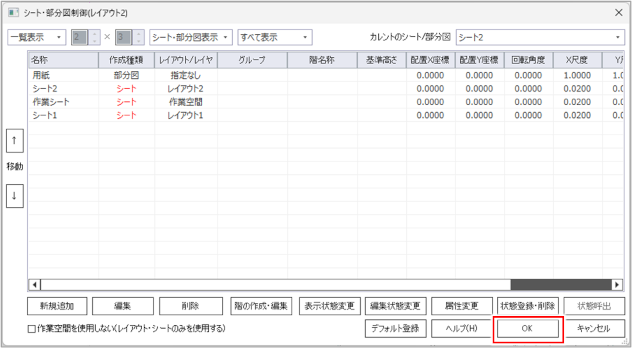

［OK］ボタンをクリックします。

シートの並び順が変更されます。

シートのタブを移動・コピーすることもできます。シートタブの移動・コピーについて、詳しくは以下を参照してください。

シートを移動・コピーする

シートの並び順を変更すると図形の描画順が変わることがあります。リボンメニューの［表示］タブ＞［描画表示順制御］をクリックして表示される［描画表示順制御］ダイアログで、シートの表示順を優先するかレイヤの表示順を優先するかを設定できます。

図形の表示順を設定する
