図形の表示順を設定する

表示の優先順位を指定する

表示順をレイヤ優先（レイヤは上から下）にするか、シート優先（シートは左から右）にするかを選択できます。

［表示］タブの［描画表示順制御］コマンド（）をクリックして実行します。

［描画表示順制御］ダイアログが表示されます。

レイヤ優先の場合は［レイヤの表示順を優先］、シート優先の場合は［シートの表示順を優先］を選択します。

新規図面ファイルに現在の設定を反映させる場合は、設定変更後に［デフォルト登録］ボタンをクリックしてください。

［OK］ボタンをクリックします。

表示順が変更されます。

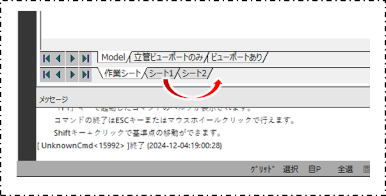

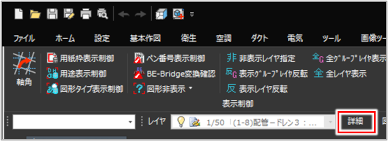

レイヤの表示順は、共通項目ツールバーの［詳細］をクリックし、［レイヤ詳細］ダイアログで変更します。 レイヤの表示順変更について、詳しくは以下を参照してください。 レイヤの番号や並び順を変更する シートの順番は、シートタブをドラッグして変更します。

図形を最前面・最背面へ移動する

図形の表示順をレイヤやシートの順番に限定せず、個別に最前面・最背面へ移動します。塗りつぶしや画像だけでなく、線分や文字なども移動できます。

［表示］タブの［最前面へ移動］コマンド（）または［最背面へ移動］コマンド（）をクリックして実行します。

ここでは例として、［最前面へ移動］コマンド（）を実行します。

移動する図形を選択します。

右クリックまたは［Enter］キーを押し、確定します。

表示順が変更されます。
