図形のシートを確認・移動する

図形のシート情報の確認や、図形が所属するシートの移動、シートの並び順の変更・コピー、シート内の図形の差し替えを行います。

図形のシート情報を確認する

図形が所属するシートを確認します。

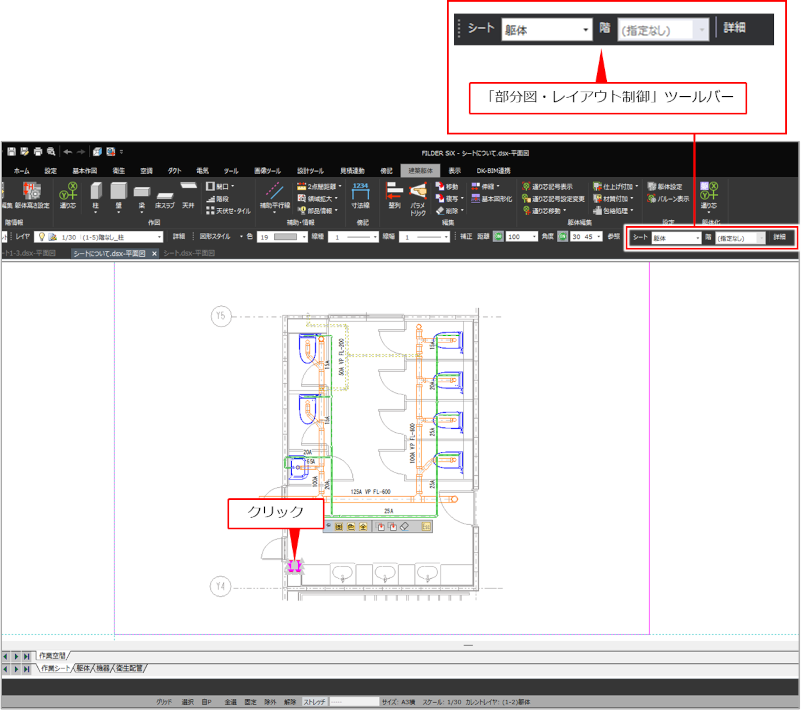

「部分図・レイアウト制御」ツールバーで確認する

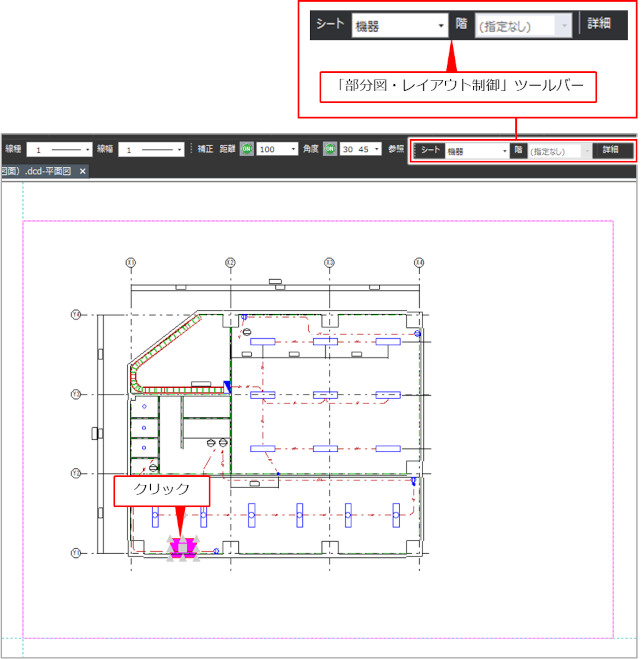

図形をクリックすると、図形が所属するシートが「部分図・レイアウト制御」ツールバーに表示されます。

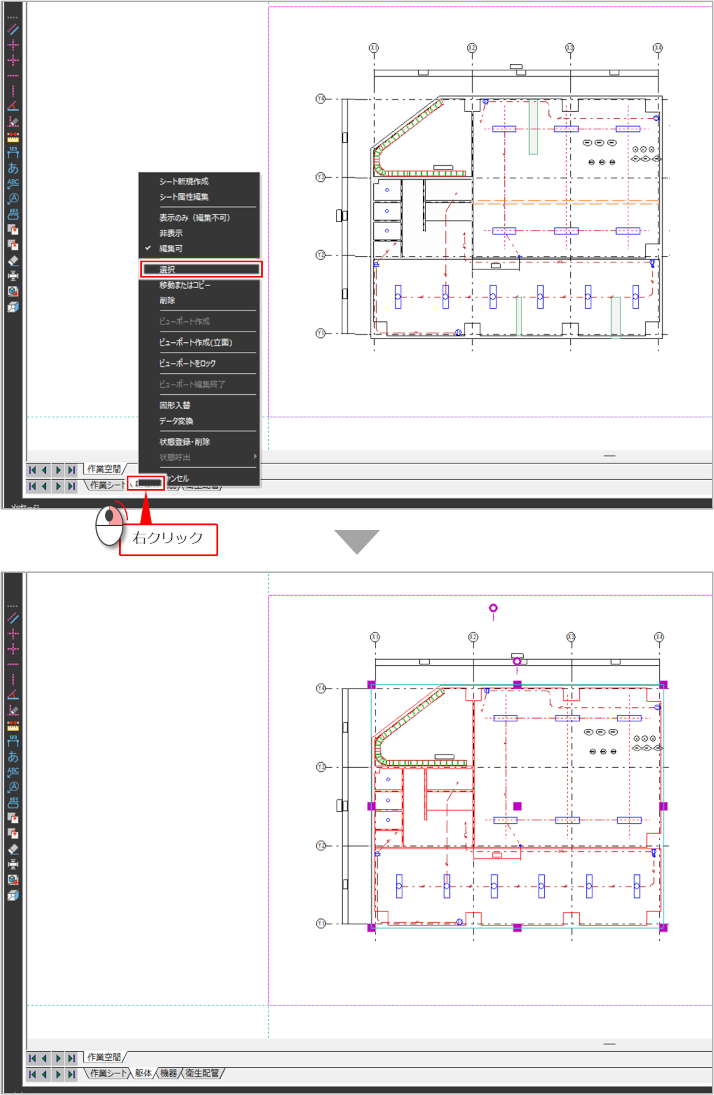

シートタブを右クリックして［選択］ボタンをクリックする

シートのタブを右クリックし、メニューから［選択］をクリックすると、そのシートに所属する図形のみが選択されます。

図形のシートを移動する

選択した図形を他のシートに移動します。

移動する図形を選択します。

選択した図形が所属するレイヤが、「部分図・レイアウト制御」ツールバーに表示されます。

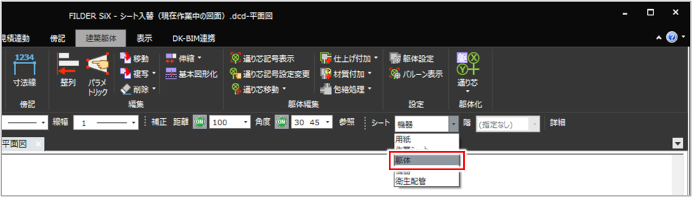

［シート］プルダウンメニューから、変更先のシートを選択します。

図形が選択したシートに移動します。

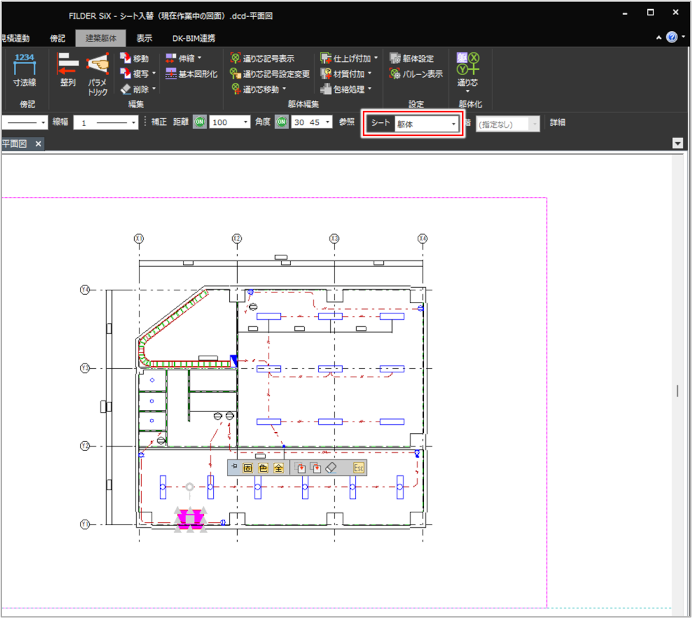

選択をキャンセルした後、改めて図形を選択すると、「部分図・レイアウト制御」ツールバーには変更後のシートが表示されます。

シートを移動・コピーする

シートを移動またはコピーします。

例えば、A図面のシートを、B図面の指定したシートの後ろにコピーしたい場合に、簡単に図面をコピーして差し込むことができます。

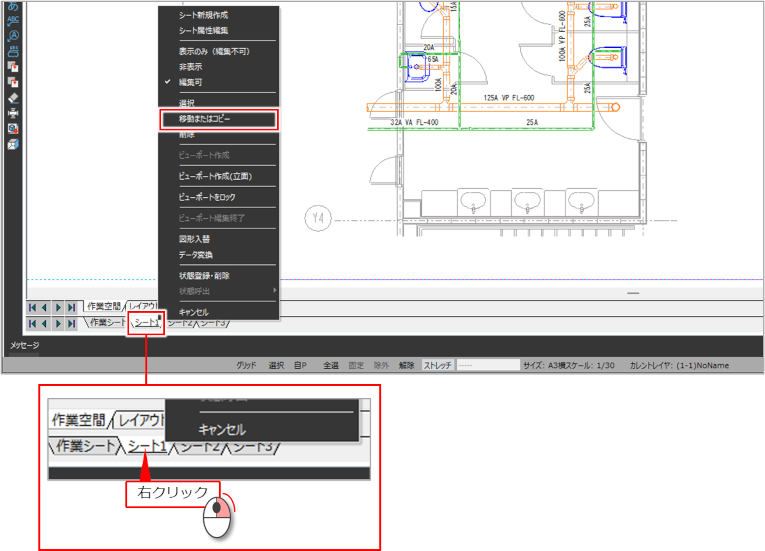

移動またはコピーするシートのタブを右クリックし、メニューから［移動またはコピー］をクリックします。

［移動またはコピー］ダイアログが表示されます。

シートの移動先またはコピー先を選択し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

シートの移動またはコピーが実行され、［移動先］で選択したシートの前に差し込まれます。

［移動先］で［（末尾に移動）］を選択した場合は、タブの一番右側に差し込まれます。

シート内の図形を他の図面と差し替える

シート内の図形を、指定した図面に差し替えます。

新しく差し替える図面は、［作業空間］の［作業シート］内の図形のみ差し替えの対象となります。

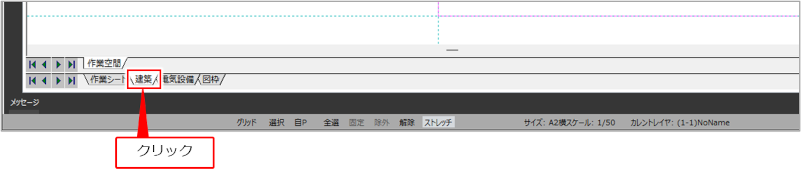

差し替え先のシートを選択します。

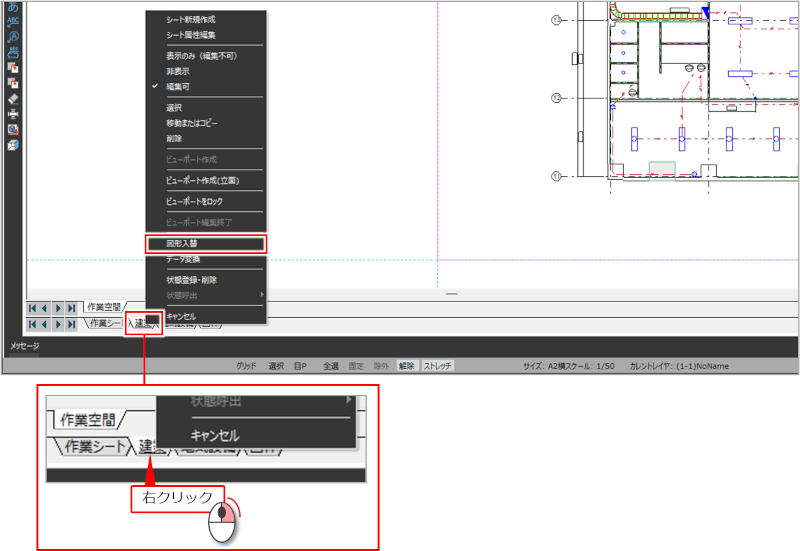

タブを右クリックし、メニューから［図形入替］をクリックします。

［シート内図形入替］ダイアログが表示されます。

［ファイル選択］ボタンをクリックして、差し替え元の図面を選択し、［OK］ボタンをクリックします。

差し替え元の図面が開きます。

基点座標を直接入力する場合は、［入替元、入替先の基点を指示する］のチェックを外し、差し替え元と差し替え先の基点座標を入力します。この場合、手順4と5の操作は必要ありません。

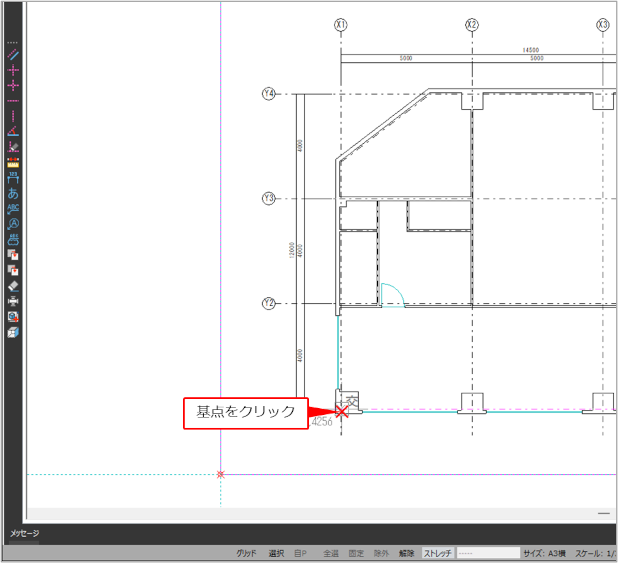

差し替え元の図面上で基点をクリックします。

差し替え先の図面が表示されます。

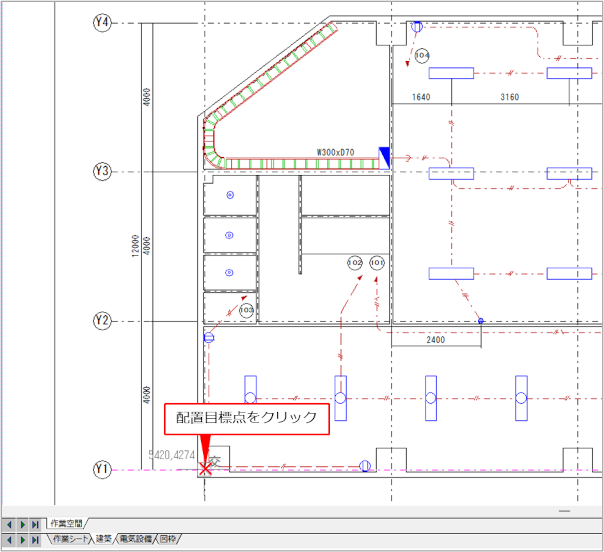

差し替え先の図面上で配置目標点をクリックします。

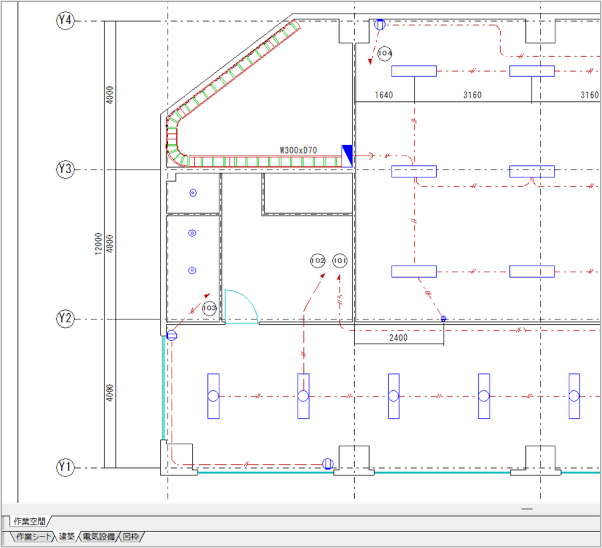

図形が差し替えられます。
