画像データを編集する

貼り付けた画像データは、図面上で傾き・距離などを補正したり、加工したりできます。

画像ファイルから画像データを貼り付ける際、［コマンドプロパティ］の［図面内に格納］を［Off］にして貼り付けた場合は、元の画像ファイルとリンクした状態で貼り付けられます。図面内の画像データを編集すると、元の画像ファイルも編集されます。図面内の画像のみを編集する場合は、［図面内に格納］を［On］にして貼り付けてください。

青焼き図面を補正する

［青焼き補正］コマンドを使用して、スキャンして取り込んだ青焼き図面の画像データを、一度に自動で補正（色補正・ゴミ取り）できます。

青焼き図面をスキャンする場合は、カラーまたはグレースケールで保存してください。

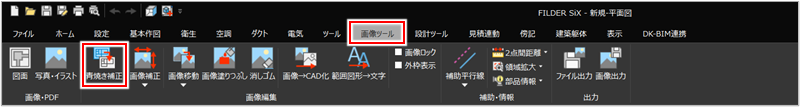

［画像ツール］タブの［青焼き補正］コマンド（）をクリックして実行します。

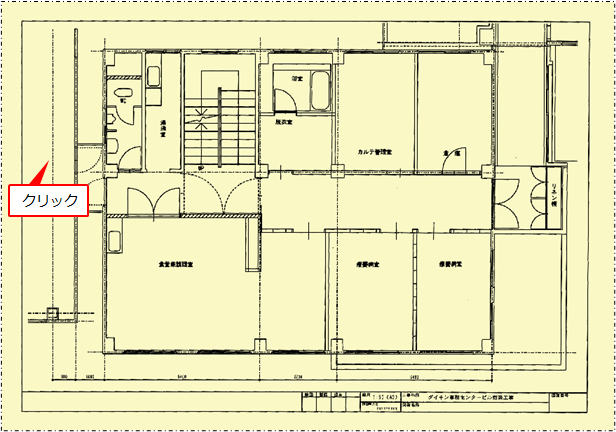

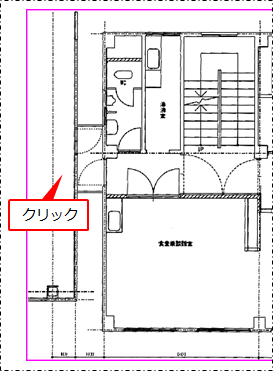

補正する画像データをクリックします。

右クリックまたは［Enter］キーを押し、確定します。

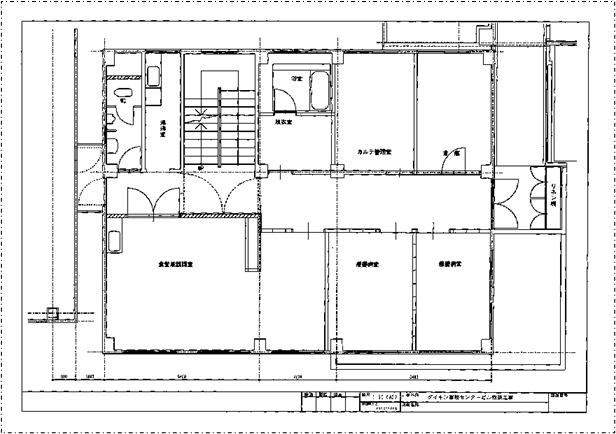

青焼き図面画像の色やゴミなどが自動で補正されます。

画像データを補正する

画像データが傾いている場合や、画像上の寸法値と図面上の距離とが合っていない場合に、傾きや距離を補正できます。

傾き補正

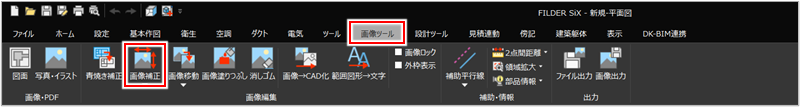

［画像ツール］タブの［画像補正］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

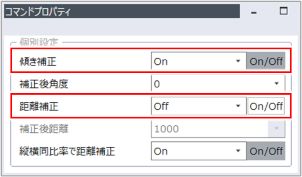

［傾き補正］を［On］、［距離補正］を［Off］に設定します。

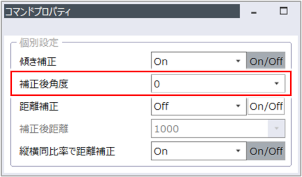

［補正後角度］を以下のように設定します。

項目	説明
補正後角度	画像データの傾き（基準線）をどの角度に合わせるかを入力します。 横の傾き（横の基準線）を水平にしたい場合は「0」を入力します。 縦の傾き（縦の基準線）を垂直にしたい場合は「90」を入力します。

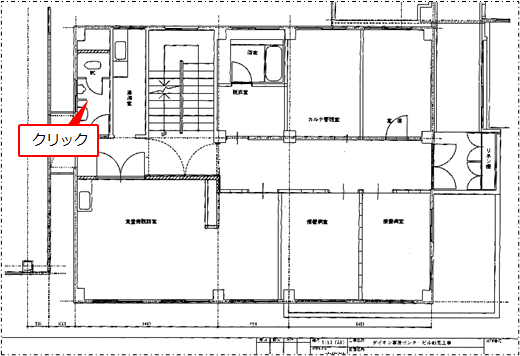

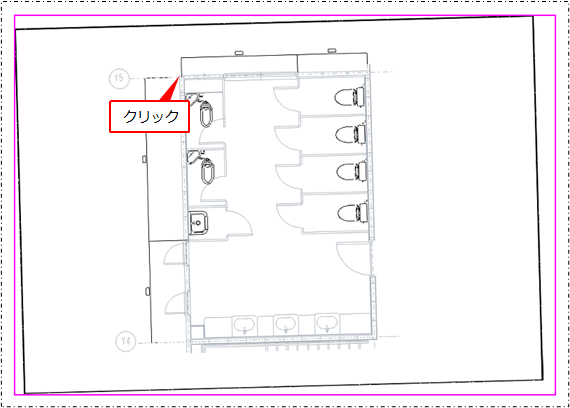

傾きを補正する画像データをクリックします。

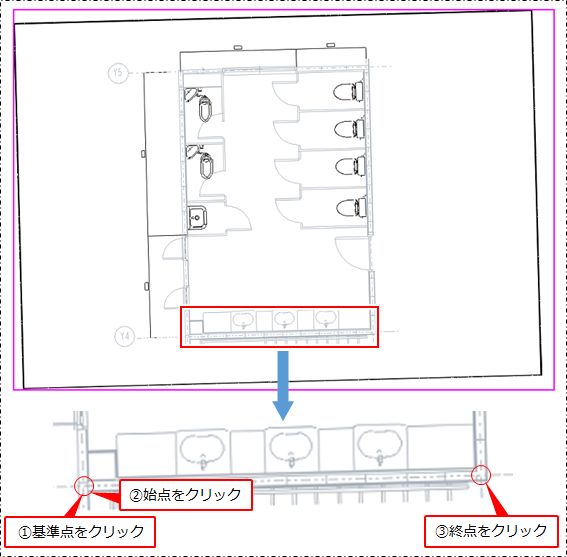

回転する基準点をクリックし、基準線の始点・終点をクリックします。

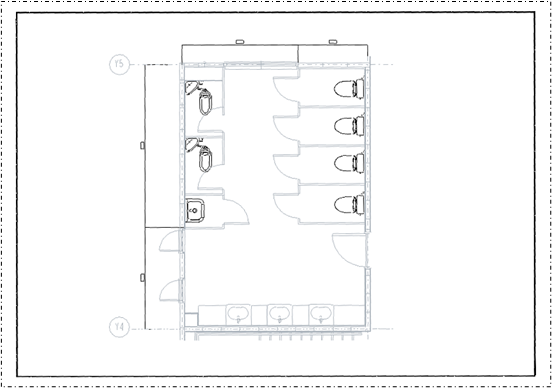

画像データの傾きが補正されます。

距離補正

［画像ツール］タブの［画像補正］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

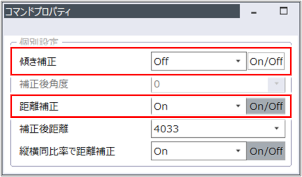

［傾き補正］を［Off］、［距離補正］を［On］に設定します。

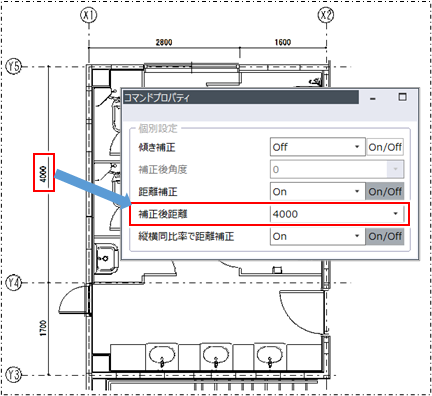

画像データ上に記載されている寸法を、［補正後距離］に入力します。

［縦横同比率で距離補正］を［On］に設定します。

縦横いずれかの片方のみ距離が異なる場合は［Off］に設定します。

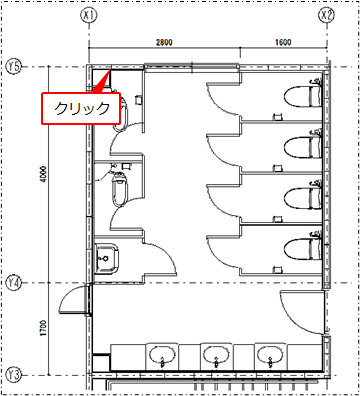

距離を補正する画像データをクリックします。

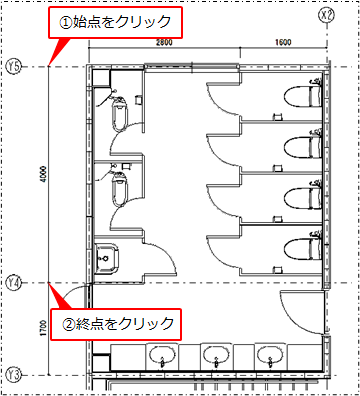

手順3で入力した寸法線と同じ寸法線の始点・終点をクリックします。

より正確に補正するには、できるだけ拡大してクリックします。

寸法値と同じ距離に補正されます。

色を反転する

画像データの色を反転して表示します。

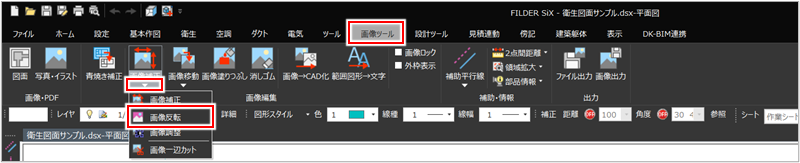

［画像ツール］タブの［画像補正］プルダウンメニューから［画像反転］コマンド（）をクリックして実行します。

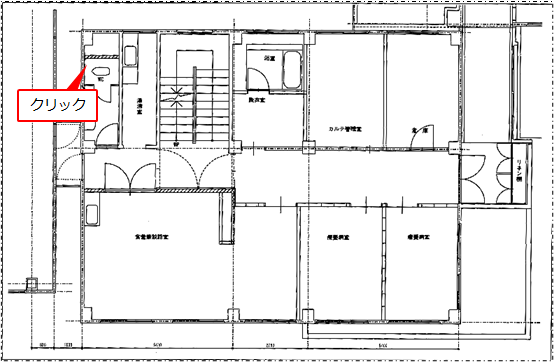

反転表示する画像データをクリックします。

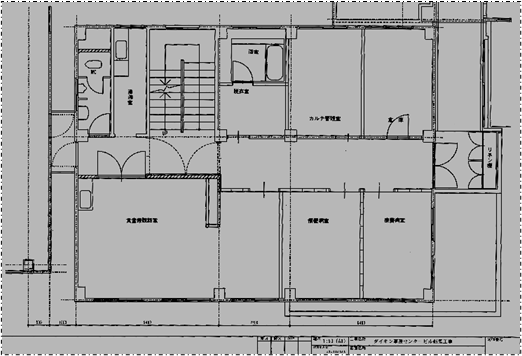

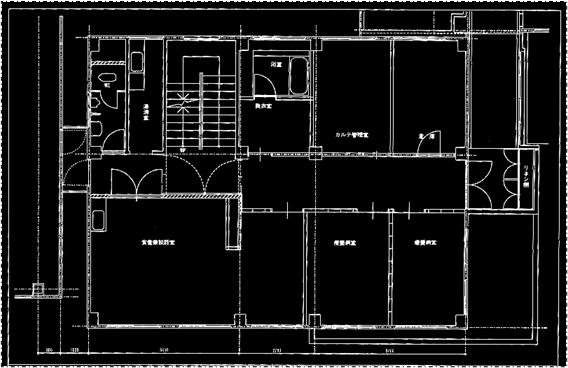

画像データが白黒反転して表示されます。

画像データの反転表示は、印刷にも反映されます。反転表示を元に戻して印刷する場合は、［印刷の設定］ダイアログの［画像の色を反転して印刷する］にチェックを付けて印刷してください。

コントラストや明るさを調整する

画像データのコントラストや明るさを調整します。

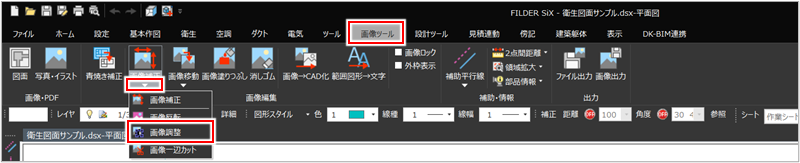

［画像ツール］タブの［画像補正］プルダウンメニューから［画像調整］コマンド（）をクリックして実行します。

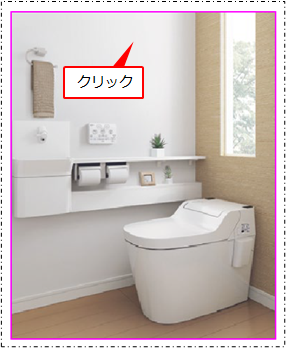

調整する画像データをクリックします。

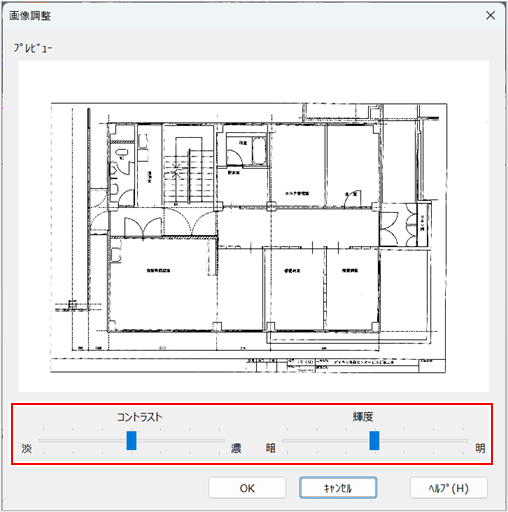

［画像調整］ダイアログが表示されます。

プレビューを確認しながら、コントラスト・輝度を調整します。

項目説明を見る項目説明を見る

［OK］ボタンをクリックします。

調整内容が反映されます。

画像調整を実行すると、調整後のコントラスト・輝度が基準となります。再度［画像調整］ダイアログを表示すると、コントロールバーは中央に表示されます。

不要な部分をカットする

画像データの不要な部分を削除して、構図を整えることができます。

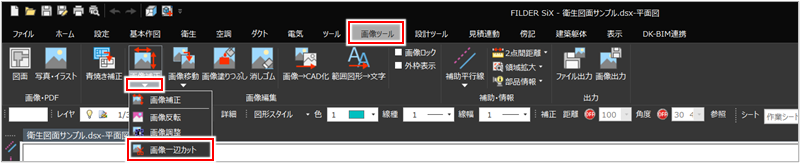

［画像ツール］タブの［画像補正］プルダウンメニューから［画像一辺カット］コマンド（）をクリックして実行します。

カットする画像データをクリックします。

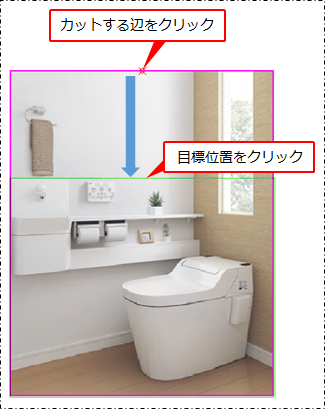

カットする辺をクリックし、目標位置をクリックします。

不要な部分が削除されます。

画像データの一部を塗りつぶす

画像データ上に不要な図形や文字などがある場合に、範囲を指定して塗りつぶすことができます。

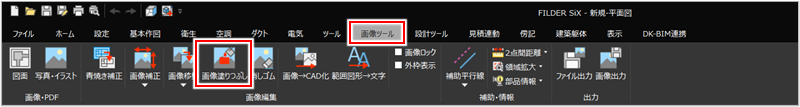

［画像ツール］タブの［画像塗りつぶし］コマンド（）をクリックして実行します。

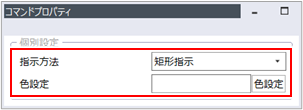

［コマンドプロパティ］が表示されます。

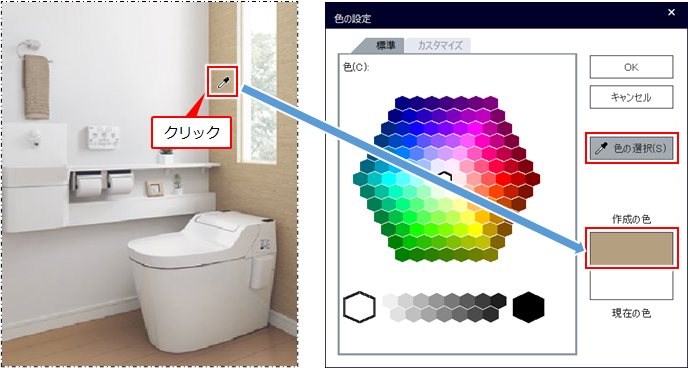

塗りつぶし方法を設定します。

項目説明を見る項目説明を見る

塗りつぶしを行う画像データをクリックします。

塗りつぶす範囲を指定します。

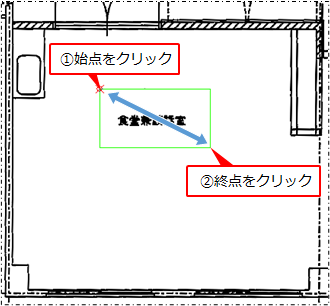

［指示方法］で［矩形指示］を選択した場合は、塗りつぶす範囲の始点・終点をクリックします。

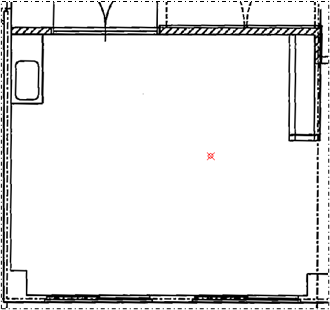

指定した範囲が塗りつぶされます。

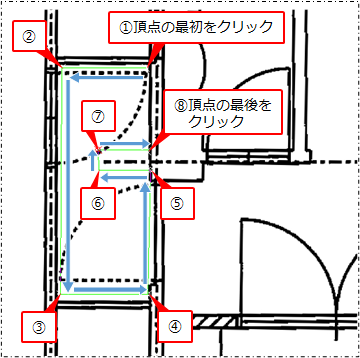

［指示方法］で［頂点指示］を選択した場合［指示方法］で［頂点指示］を選択した場合

消しゴムで画像データの一部を塗りつぶす

画像データ上に不要な図形や文字などがある場合に、消しゴムで消すようにカーソルでなぞって塗りつぶします。

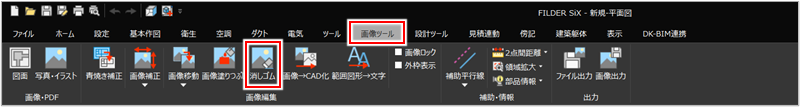

［画像ツール］タブの［消しゴム］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

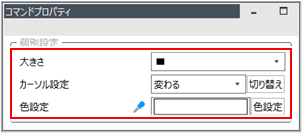

消しゴムの動作を設定します。

項目説明を見る項目説明を見る

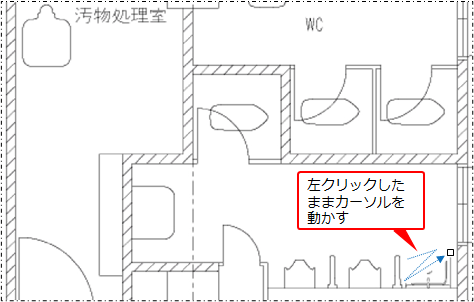

左クリックしたまま、画像データの塗りつぶす部分をなぞります。

消しゴムでなぞった部分が塗りつぶされます。

画像をロックする

選択・移動・複写・削除ができないように、画像データをロックします。

画像ロックを設定すると、図面内のすべての画像データがロックされます。図面内の一部の画面データのみをロックすることはできません。

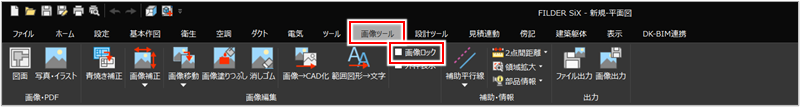

［画像ツール］タブの［画像ロック］にチェックを付けます。

図面内のすべての画像データがロックされます。

画像ロックを解除するには、［画像ロック］のチェックを外します。

画像ロックを解除せずに、画像データを移動・複写・削除するには、［画像移動］プルダウンメニューからコマンドを選択します。詳しくは、以下を参照してください。 画像データを移動・複写・削除する

画像データの外枠を表示する

図面内のすべての画像データに外枠を表示できます。

外枠は画面上でのみ表示され、印刷されません。

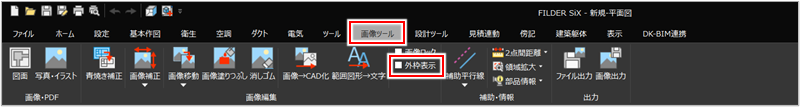

［画像ツール］タブの［外枠表示］にチェックを付けます。

図面内のすべての画像データに外枠が表示されます。
