倍率指定して図形の大きさを変更する（スケール合わせ）

図面ファイルの寸法値と実際の長さが異なる場合は、図形を拡大・縮小してスケール合わせができます。

• 基本図形・文字・ハッチング・塗りつぶし・ラベル・バルーン・寸法線のスケール合わせが可能です。
• 寸法線を選択した場合は、寸法線の文字サイズは変更されません。

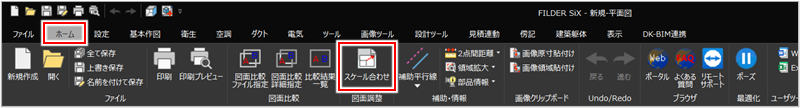

［ホーム］タブの［スケール合わせ］コマンド（）をクリックして実行します。

［基本作図］タブの［伸縮］プルダウンメニューから［図形拡大・縮小（スケール合わせ）］コマンドをクリックしても実行できます。

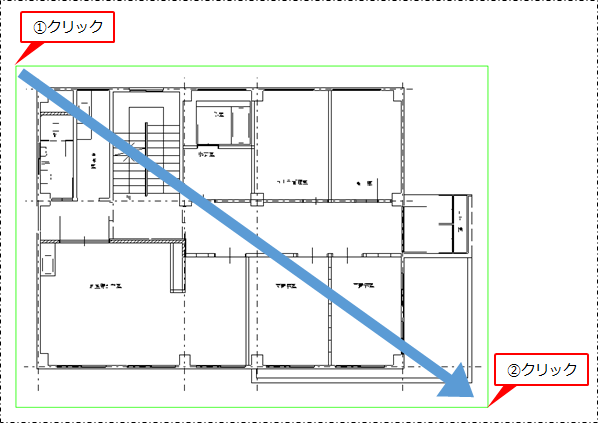

拡大・縮小する図形を選択します。

右クリックまたは［Enter］キーを押し、確定します。

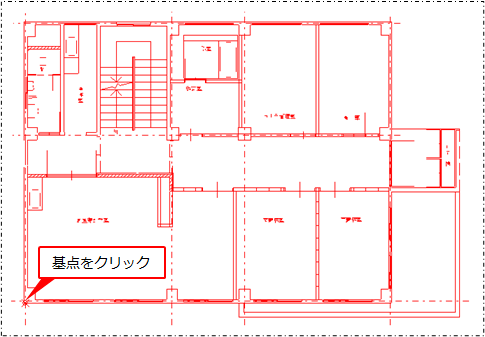

拡大・縮小する基点をクリックします。

［拡大・縮小率入力］ダイアログが表示されます。

図形の長さ（距離）を参照して拡大・縮小する場合を例に説明します。

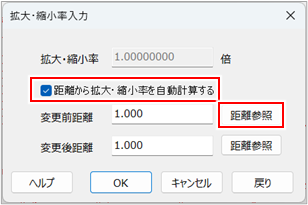

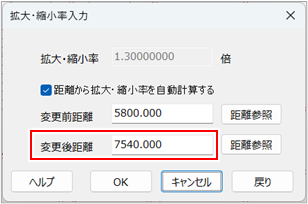

［拡大・縮小率入力］ダイアログの［距離から拡大・縮小率を自動計算する］にチェックを付け、［変更前距離］の［距離参照］ボタンをクリックします。

現在の図形の距離が分かっている場合は、［変更前距離］に入力し、手順7に進みます。

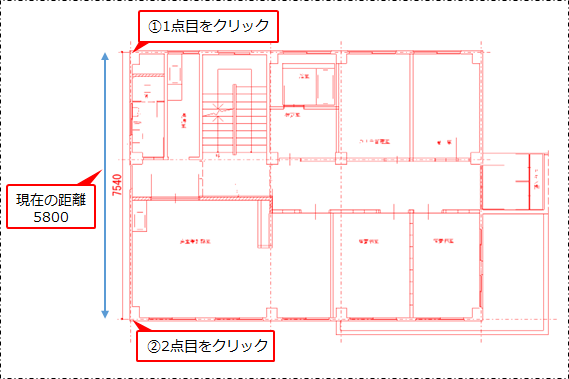

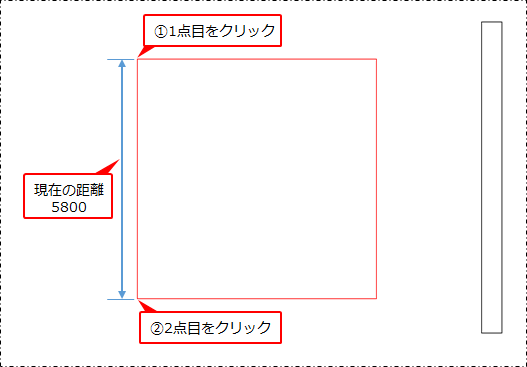

拡大・縮小の基準にする距離の2点をクリックします。

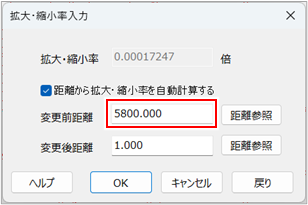

参照結果が［変更前距離］に自動入力されます。

［変更後距離］に、図面に記載された寸法値を入力します。

［拡大・縮小率］に倍率が自動表示されます。

［OK］ボタンをクリックします。

指定した倍率・距離で図形が拡大・縮小表示されます。

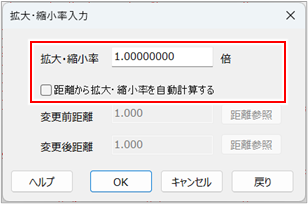

拡大率を指定して拡大・縮小する場合拡大率を指定して拡大・縮小する場合

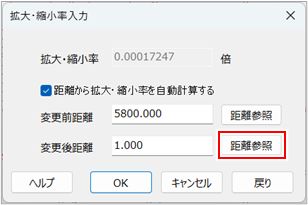

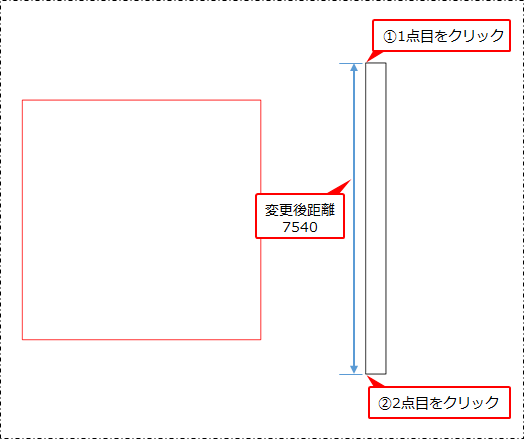

他の図形の長さ（距離）を参照して拡大・縮小する場合他の図形の長さ（距離）を参照して拡大・縮小する場合

コマンドキャンセルの状態、または図形を選択した状態で、右クリックして表示されるメニューの［図形拡大］をクリックしても図形を拡大・縮小できます。
