画像データをCAD化する

図面をスキャンして取り込んだPDFなど、図面内の画像データを線分に変換（CAD化）します。画像データの貼り付けについて、詳しくは以下を参照してください。

画像データを貼り付ける

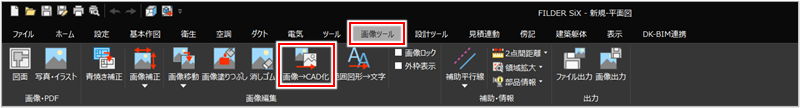

［画像ツール］タブの［画像→CAD化］コマンド（）をクリックして実行します。

確認ダイアログが表示されます。

ダイアログの内容を確認し、［はい］ボタンをクリックします。

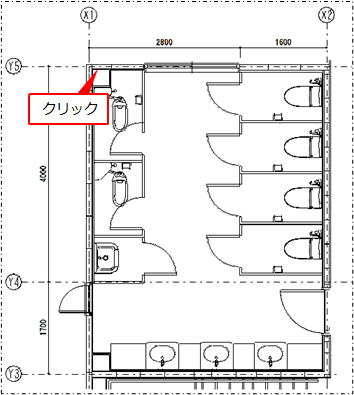

CAD化する画像データをクリックします。

右クリックまたは［Enter］キーを押し、確定します。

確認ダイアログが表示されます。

図面から画像データを削除する場合は、［はい］ボタンをクリックします。

画像データを残す場合は、［いいえ］ボタンをクリックします。

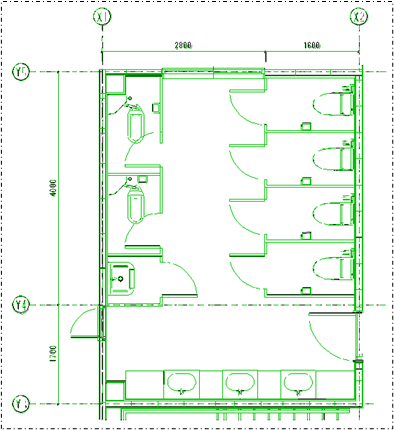

画像データが線分に変換されます。

線分の文字をテキストに変換する方法について、詳しくは以下を参照してください。

線分を文字に変換する

図面の画像データをCAD化する前に、あらかじめ不要なゴミなどを［消しゴム］コマンドで削除できます。詳しくは、以下を参照してください。 消しゴムで画像データの一部を塗りつぶす

右クリックして表示されるメニューの［コマンドキャンセル］をクリック、または［Esc］キーを押します。

［CAD化-1］シートの設定を変更します。

画像データをCAD化すると、［CAD化-1］シートが作成され、CAD化した図面は［CAD化-1］シートに入ります。［CAD化-1］シートの表示色は、デフォルト設定では緑色で表示されます。

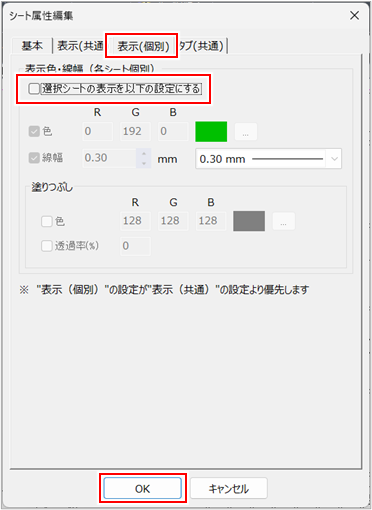

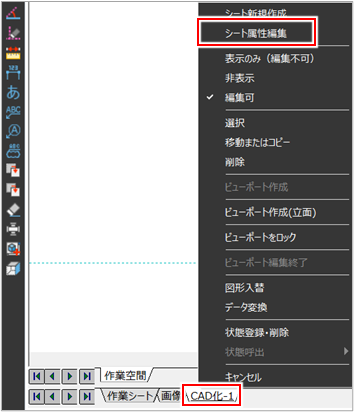

図形本来の色で表示するには、［CAD化-1］シートを右クリックして表示されるメニューの［シート属性編集］を選択します。［シート属性編集］ダイアログで［表示（個別）］タブの［選択シートの表示を以下の設定にする］のチェックを外し、［OK］ボタンをクリックします。

CAD化した図面を［作業シート］に移動しても、図形本来の色で表示されるようになります。シートの属性編集、シート内の図形移動について、詳しくは以下を参照してください。

シートの属性を変更する

図形のシートを確認・移動する

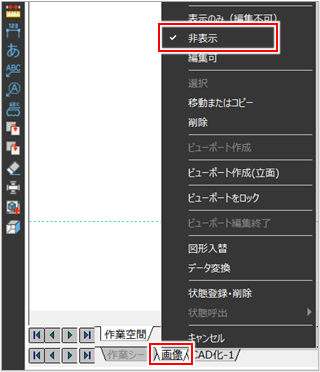

［図面］コマンドで画像データを貼り付ける際、［コマンドプロパティ］の［読込先シート／レイヤ］で［画像／画像］を選択した場合は、［画像］シートが追加されます。 手順5の確認ダイアログで［いいえ］ボタンをクリックして画像データを残した場合、CAD化した図面のみを表示するには、［画像］シートを右クリックして表示されるメニューの［非表示］にチェックを付けます。
