壁を作図する
建築躯体に壁や円弧壁を作図します。

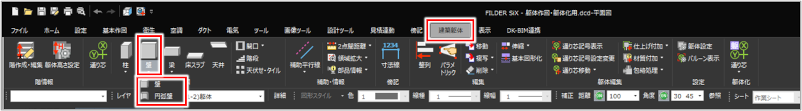

[建築躯体]タブの[壁]プルダウンメニューから、以下のいずれかのコマンドをクリックして実行します。
- [壁]コマンド(
) - [円弧壁]コマンド(
)

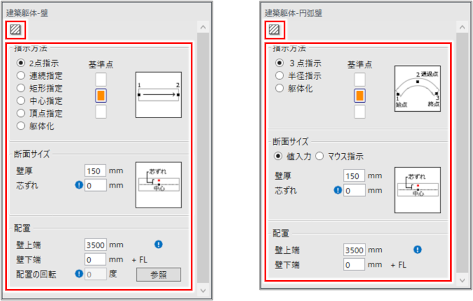

[建築躯体-壁]または[建築躯体-円弧壁]ダイアログが表示されます。
作図方法を設定します。

選択した壁の種類や指示方法によって設定項目が変わります。
選択内容に合わせて設定します。
| 項目 | 説明 |
|
指示方法 |
壁の作図方法を選択します。
壁の躯体化について、詳しくは以下を参照してください。 |
|
基準点 |
壁を配置する基準位置をクリックして選択します。 [指示方法]で[2点指示][連続指定]を選択した場合に設定できます。 |
|
壁厚 |
壁の厚さを入力します。 |
|
芯ずれ |
基準点からのずれを入力します。 [指示方法]で[1点指示][連続指定]を選択した場合に設定できます。 |
|
壁上端 |
壁の配置高さの上端値を入力します。
|
|
壁下端 |
壁の配置高さの下端値を入力します。 |
|
配置の回転 |
壁を回転して配置する場合に回転角度を入力します。 配置済みの壁の回転角度を参照して適用するときは、[参照]ボタンをクリックします。操作方法について、詳しくは以下を参照してください。 |
| 項目 | 説明 |
|
指示方法 |
円弧壁の作図方法を選択します。
円弧壁の躯体化について、詳しくは以下を参照してください。 |
|
基準点 |
円弧壁を配置する基準位置をクリックして選択します。 [指示方法]で[3点指示][半径指示]を選択した場合に設定できます。 |
|
値入力 |
[壁厚][芯ずれ]を入力する場合に選択します。 |
|
マウス指示 |
作図時にマウス操作で壁厚を指定する場合に選択します。 |
|
壁厚 |
円弧壁の厚さを入力します。 |
|
芯ずれ |
基準点からのずれを入力します。 |
|
壁上端 |
円弧壁の配置高さの上端値を入力します。
|
|
壁下端 |
円弧壁の配置高さの下端値を入力します。 |
ハッチングや塗りつぶしをかけた状態で作図する場合は、
(ハッチング・塗りつぶし・保温設定)をクリックして表示される[ハッチング・塗りつぶし・保温]ダイアログで設定します。
(ハッチング・塗りつぶし・保温設定)をクリックします。

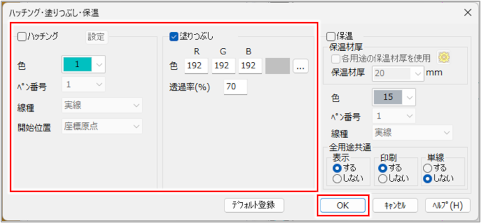

[ハッチング・塗りつぶし・保温]ダイアログが表示されます。
ハッチング・塗りつぶしの設定を行い、[OK]ボタンをクリックします。

| 項目 | 説明 |
|
ハッチング |
ハッチングをかけた状態で作図する場合にチェックを付け、[色][ペン番号][線種][開始位置]を設定します。 [設定]ボタンをクリックすると、[ハッチング]ダイアログが表示され、ハッチング処理の詳細を設定できます。操作方法について、詳しくは以下を参照してください。 |
|
塗りつぶし |
塗りつぶしをかけた状態で作図する場合にチェックを付け、[色][透過率]を設定します。 |
|
[デフォルト登録]ボタン |
新規図面ファイルに、現在の設定を反映させる場合にクリックします。 |
|
保温の機能は配管・ダクトで使用します。詳しくは、以下を参照してください。 |
壁厚を指定して壁を作図します。
ここでは、例として壁を[2点指示]で配置します。
断面サイズの設定について、詳しくは手順2の「壁の項目説明を見る」または「円弧壁の項目説明を見る」を参照してください。

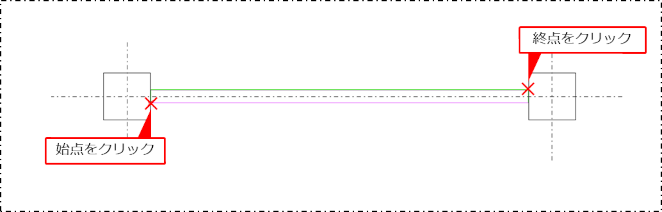

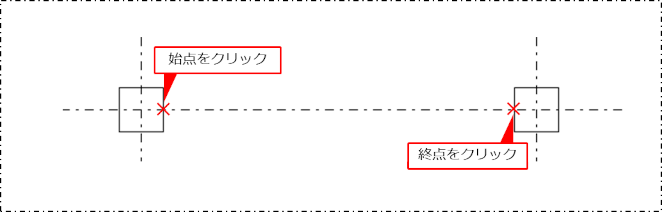

壁の始点と終点をクリックします。

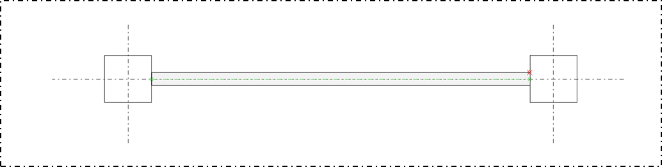

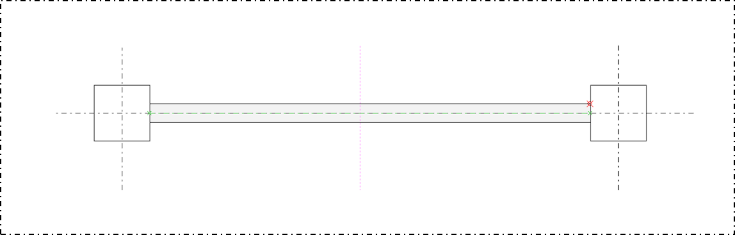

壁が作図されます。

|
壁厚を指定して[連続指定]で壁を作図する場合壁厚を指定して[連続指定]で壁を作図する場合

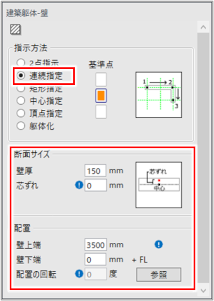

[指示方法]で[連続指定]を選択し、[断面サイズ]などの詳細設定を行います。

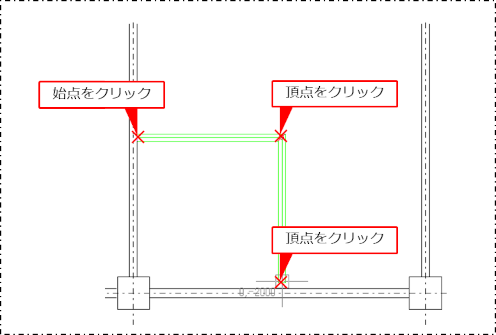

始点をクリックし、頂点をクリックします。

右クリックまたは[Enter]キーを押し、確定します。

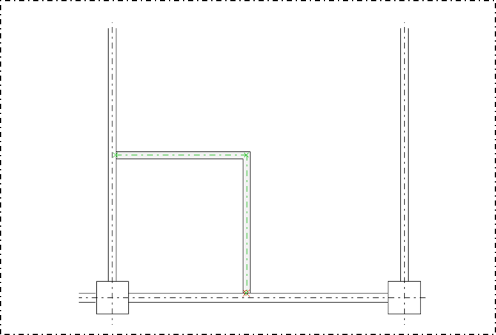

壁が作図されます。

基本図形の壁を[矩形指定]でトレースして作図する場合基本図形の壁を[矩形指定]でトレースして作図する場合
[矩形指定]で基本図形の壁をトレースし、壁を作図します。

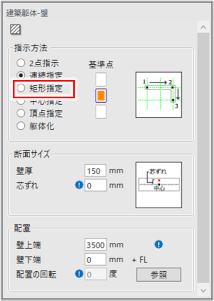

[指示方法]で[矩形指定]を選択します。

始点をクリックし、終点をクリックします。

壁が作図されます。

基本図形の壁を[中心指定]でトレースして作図する場合基本図形の壁を[中心指定]でトレースして作図する場合
[中心指定]で基本図形の壁をトレースし、壁を作図します。

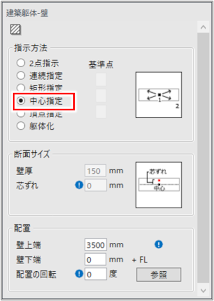

[指示方法]で[中心指定]を選択します。

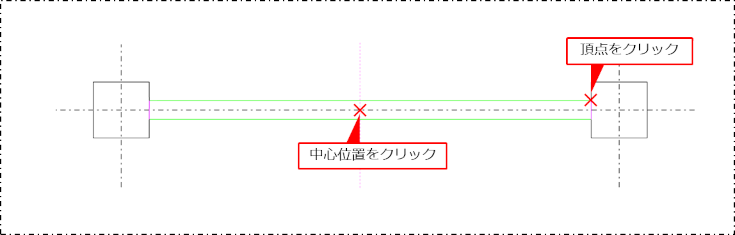

壁の中心位置をクリックし、頂点をクリックします。
中心の位置は補助線などであらかじめ作図しておきます。

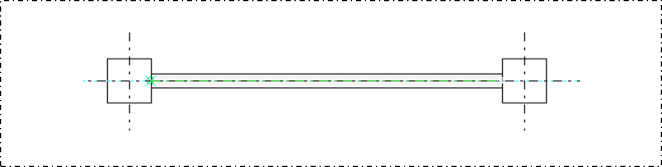

壁が作図されます。

[頂点指定]で壁を作図する場合 [頂点指定]で壁を作図する場合
[頂点指定]で矩形以外の形状の壁を作図します。

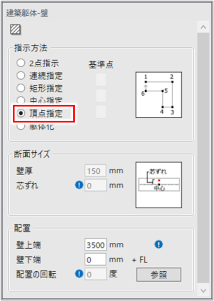

[指示方法]で[頂点指定]を選択します。

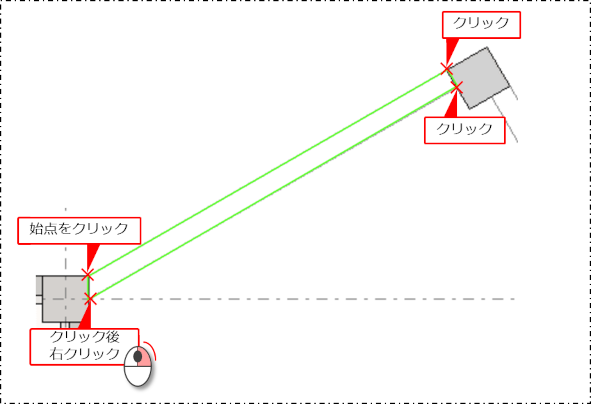

多角柱の頂点になる位置をクリックしてから、右クリックまたは[Enter]キーを押し、確定します。
線が交差しないように、頂点をクリックして多角柱を描画します。
右クリックまたは[Enter]キーを押して確定すると、自動的に始点と接続します。

多角形の壁が作図されます。

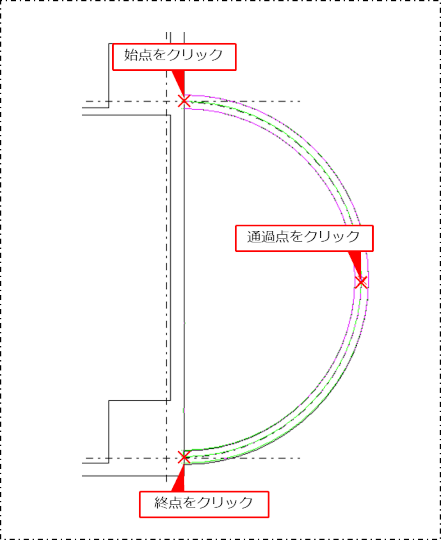

[3点指示]で作図する場合
円弧壁の中心位置が取りにくい場合に、円弧上の3点を指示して壁を作図します。
[指示方法]で[3点指示]を選択します。

3点(始点・通過点・終点)をクリックします。

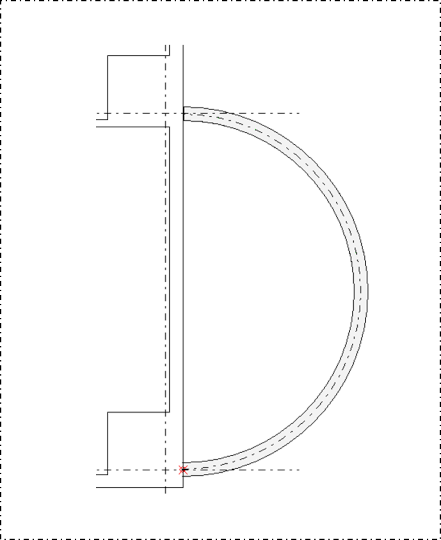

[断面サイズ]で[値入力]を選択した場合は、[基準点][壁厚][芯ずれ]の設定に従って円弧壁が作図されます。

[断面サイズ]で[マウス指示]を選択した場合は、終点をクリックした後、壁厚の配置方向(円弧の外側か内側)をクリックします。
[半径指示]で作図する場合
円弧の中心位置に補助線などがある場合は、半径を指示して円弧壁を作図します。
[指示方法]で[半径指示]を選択します。

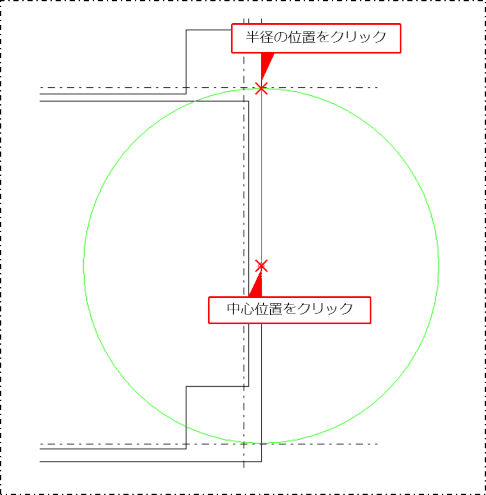

中心位置をクリックしてから、半径の位置をクリックします。

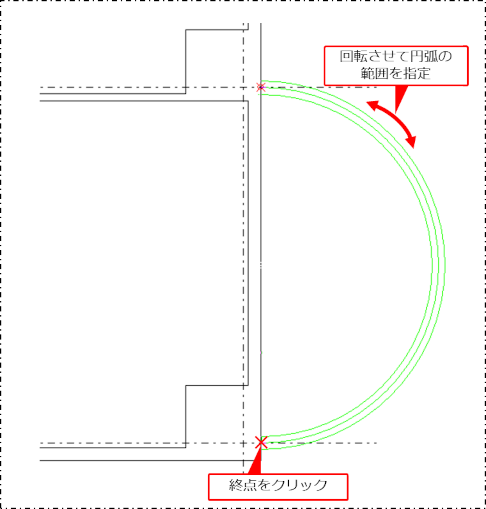

円弧の範囲を指定し、終点をクリックします。

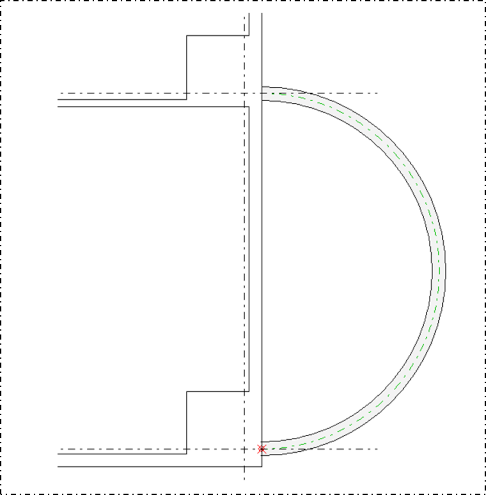

[断面サイズ]で[値入力]を選択した場合は、[基準点][壁厚][芯ずれ]の設定に従って円弧壁が作図されます。

[断面サイズ]で[マウス指示]を選択した場合は、終点をクリックした後、壁厚の配置方向(円弧の外側か内側)をクリックします。
壁の角度を参照して作図する
斜めの壁などを作図する場合に、配置されている図形の線の角度を適用して作図できます。
[建築躯体]タブの[壁]コマンド(
)をクリックして実行します。

[建築躯体-壁]ダイアログが表示されます。

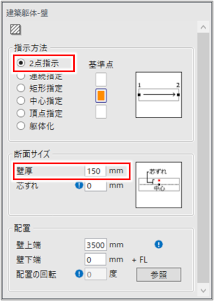

壁厚を指定して壁を作図します。
ここでは、例として壁を[2点指示]で配置します。
断面サイズの設定について、詳しくは以下を参照してください。

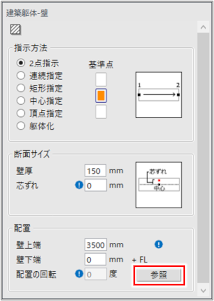

[参照]ボタンをクリックします。

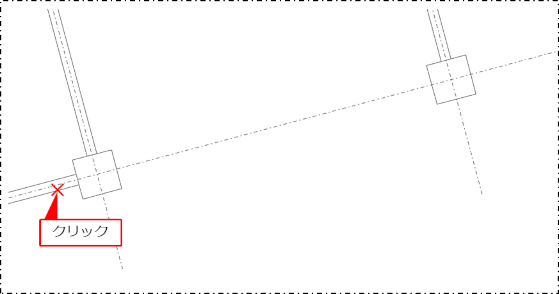

角度を参照する線分をクリックします。

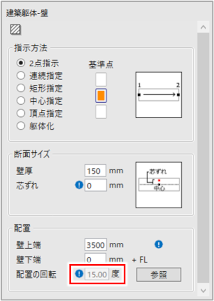

配置角度がクリックした線分の角度になります。

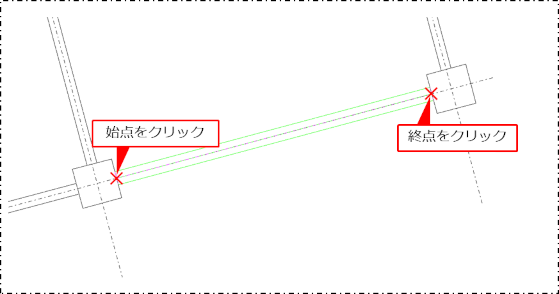

壁の始点と終点をクリックします。

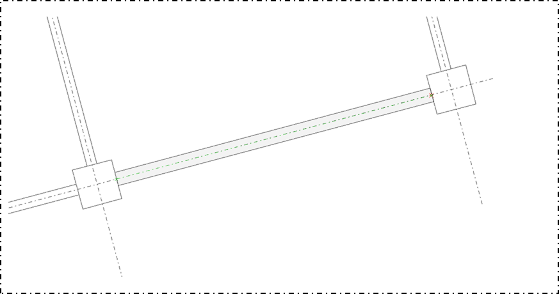

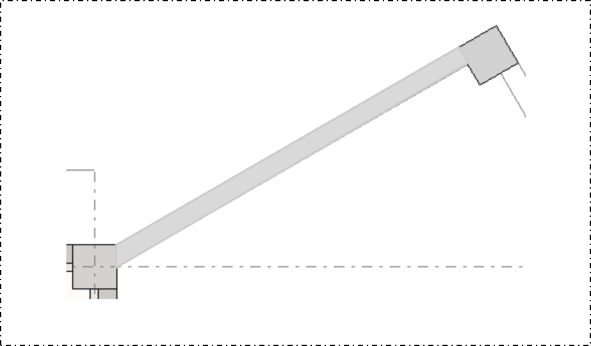

壁が作図されます。

|
躯体図のレイヤを編集不可に設定する場合は、ツールバーの[レイヤ]の[詳細]ボタンから設定できます。詳しくは、以下を参照してください。 |
|
壁芯の表示設定を変更する場合は、ツールバーの[建築躯体]の[躯体設定]ボタンから設定できます。詳しくは、以下を参照してください。 作図した壁の壁芯表示を切り替える場合は、[中心線表示制御]]コマンドから変更できます。詳しくは、以下を参照してください。 |
をクリックすると[建築躯体 凡例]ウィンドウが表示され、壁の配置高さのイメージを確認できます。
