配管とダクトの中心線や壁芯と梁芯の表示・非表示を切り替える
配管やダクトの中心線や、壁芯、梁芯の表示・非表示を個別に切り替えます。
配管・ダクトの中心線の表示・非表示を切り替える
特定の配管・ダクトの中心線を非表示にする機能です。

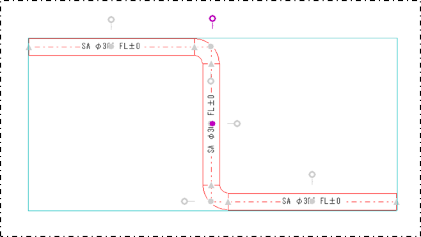

中心線を非表示にしたい部品を選択します。
ここでは、例としてダクトの中心線を非表示に切り替えます。

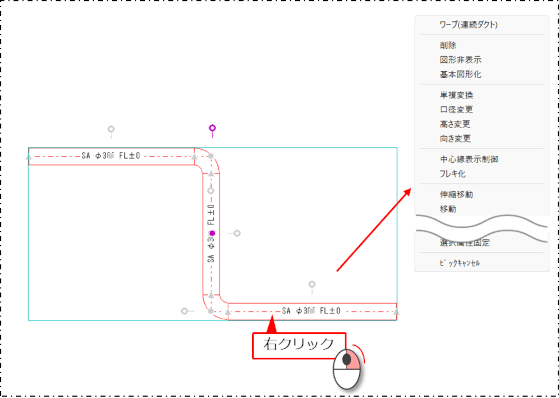

選択した配管・ダクトを右クリックします。
[中心線表示制御]をクリックします。
中心線表示制御ダイアログが表示されます。
[ダクト中心線（配管中心線）]を[非表示]にします。
［OK］ボタンをクリックします。

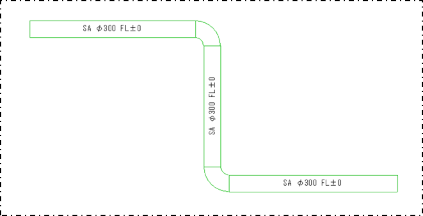

選択したダクト（配管）の中心線が非表示になります。
中心線の非表示を解除する
非表示にした中心線を表示します。

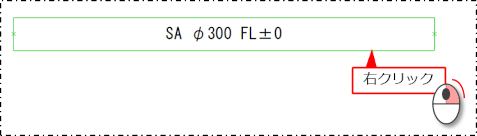

中心線を表示にするダクトを右クリックします。
ここでは、例としてダクトの中心線を表示に切り替えます。

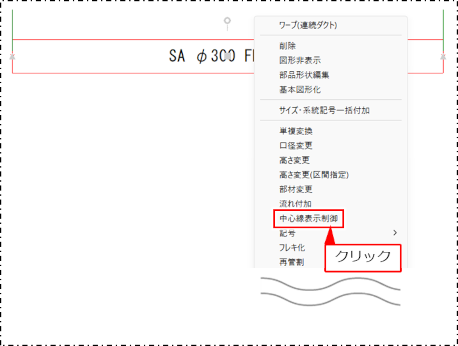

[中心線表示制御]をクリックします。
中心線表示制御ダイアログが表示されます。
[ダクト中心線]を[表示]にします。
［OK］ボタンをクリックします。
非表示だった中心線が表示されます。
壁・梁の芯の表示・非表示を切り替える
特定の壁・梁の芯を非表示にする機能です。

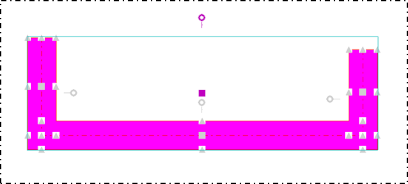

芯を非表示にしたい部品を選択します。
ここでは、例として壁芯を非表示に切り替えます。

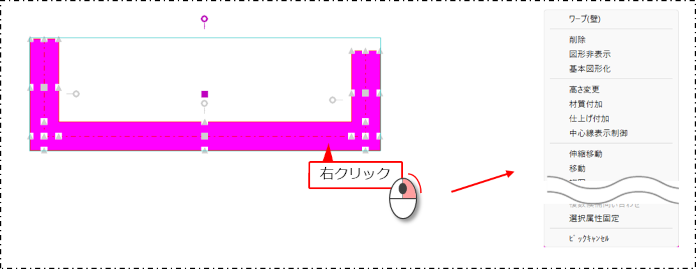

選択した壁・梁を右クリックします。
[中心線表示制御]をクリックします。
中心線表示制御ダイアログが表示されます。
[壁芯（梁芯）]を[非表示]にします。
［OK］ボタンをクリックします。

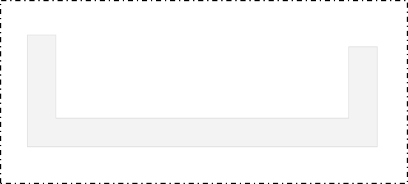

選択した壁芯・梁芯が非表示になります。
|
壁芯・梁芯は、[躯体設定]で作図時の表示・非表示の切り替えが行えます。詳しくは以下を参照してください。 |
