壁に変換する
矩形や円弧を、躯体の壁・円弧壁に変換します。
変換対象の図形がグループ化されている場合は、グループ化を解除してから操作してください。
線分が同一線上で構成されている場合は、1本の線とみなして処理されます。
壁に変換する

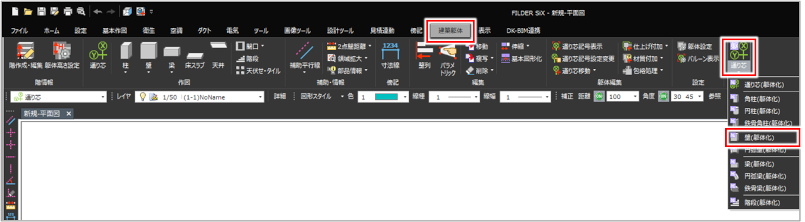

［建築躯体］タブの［通り芯］プルダウンメニューから、［壁（躯体化）］コマンド（
）をクリックして実行します。

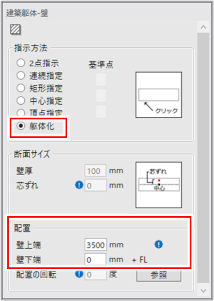

［建築躯体-壁］ダイアログが表示されます。
［指示方法］で［躯体化］を選択し、作図方法を設定します。
| 項目 | 説明 |
|
壁上端 |
壁の配置高さの上端値を入力します。
|
|
壁下端 |
壁の配置高さの下端値を入力します。 |

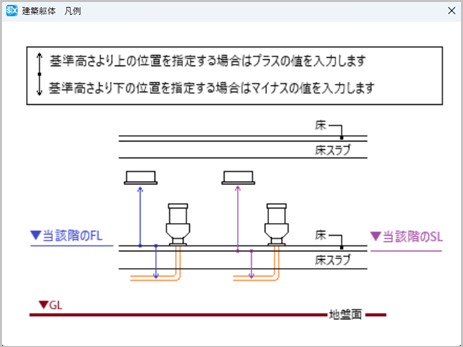

をクリックすると［建築躯体 凡例］ウィンドウが表示され、壁の配置高さのイメージを確認できます。
ハッチングや塗りつぶし、保温をかけた状態で作図する場合は、
（ハッチング・塗りつぶし・保温設定）をクリックして表示される［ハッチング・塗りつぶし・保温］ダイアログで設定します。
［ハッチング・塗りつぶし・保温］ダイアログの設定内容について、詳しくは以下を参照してください。

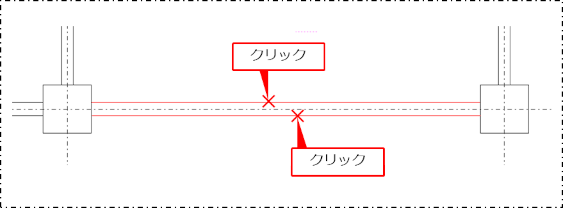

壁に変換する線分をクリックします。
右クリックまたは［Enter］キーを押し、確定します。

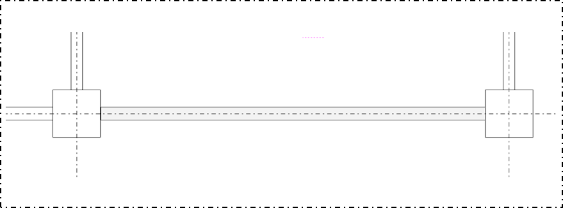

基本図形が壁に変換されます。
円弧壁に変換する

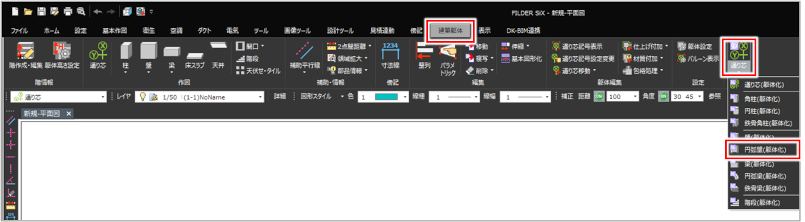

［建築躯体］タブの［通り芯］プルダウンメニューから、［円弧壁（躯体化）］コマンド（
）をクリックして実行します。
［建築躯体-円弧壁］ダイアログが表示されます。
［指示方法］で［躯体化］を選択し、作図方法を設定します。
| 項目 | 説明 |
|
マウス指示 |
作図時にマウス操作で壁厚を指定する場合に選択します。 ［指示方法］で［躯体化］を選択した場合は、［マウス指示］の動作となります。 |
|
壁上端 |
円弧壁の配置高さの上端値を入力します。
|
|
壁下端 |
円弧壁の配置高さの下端値を入力します。 |
ハッチングや塗りつぶし、保温をかけた状態で作図する場合は、（ハッチング・塗りつぶし・保温設定）をクリックして表示される［ハッチング・塗りつぶし・保温］ダイアログで設定します。
［ハッチング・塗りつぶし・保温］ダイアログの設定内容について、詳しくは以下を参照してください。

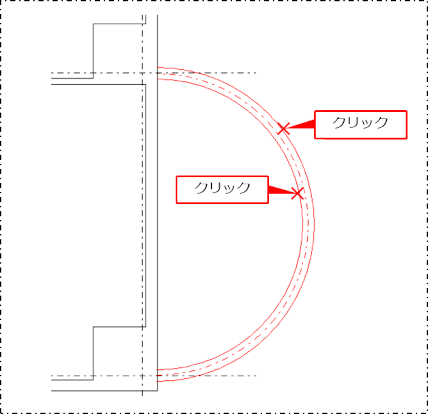

円弧壁に変換する線分をクリックします。
右クリックまたは［Enter］キーを押し、確定します。

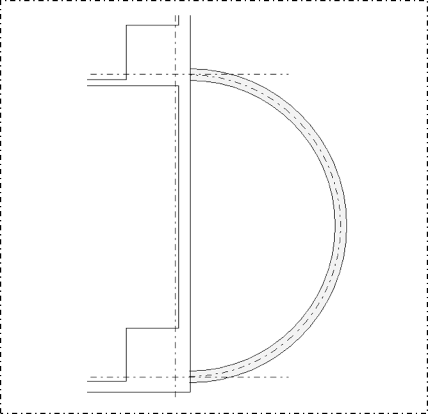

円弧が円弧壁に変換されます。
