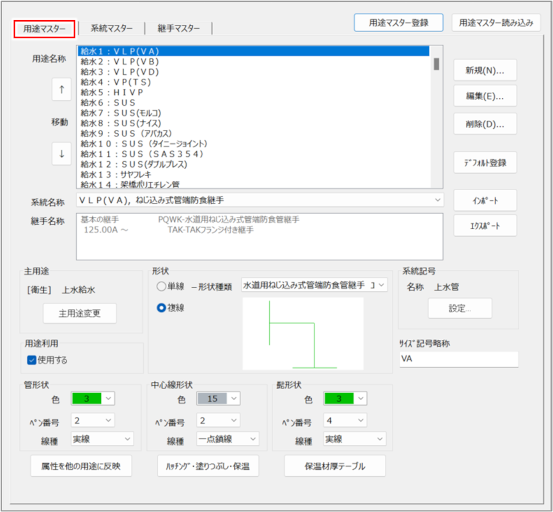

［用途マスター］タブ

［用途名称］ごとに、［系統マスター］の設定や、主用途、ペン番号、線種、系統記号などの設定を行います。

項目

説明

用途名称

登録されている用途名称が一覧表示されます。一覧から用途を選択すると、用途名称ごとの設定内容を確認できます。

移動

［↑］［↓］ボタンをクリックし、［用途名称］の一覧で選択した用途名称の表示順序を変更できます。

系統名称

選択した用途の系統名称が表示されます。プルダウンメニューから系統名称を変更できます。
系統の詳細の変更や新規作成は［系統マスター］タブで行います。

［系統マスター］タブ

継手名称

［系統名称］で選択した系統の継手内容が表示されます。
継手部品を追加登録する場合は、［継手マスター］タブで行います。

［継手マスター］タブ

［新規］ボタン

［用途名称］ダイアログが表示され、新規の用途名称を登録できます。
［新規］ボタンをクリックしたときに選択されている用途名称の［系統マスター］［継手マスター］の情報を引き継ぎます。そのため、同一の継手を使用し、異なるマスターを作成できます。

項目説明を見る項目説明を見る

項目	説明
用途名称	登録する用途名称を入力します。
［閉じる］ボタン	入力された用途名称が一覧の最後尾に登録され、ダイアログが閉じます。
［戻り］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

［編集］ボタン

［用途名称］ダイアログが表示され、［用途名称］で選択した用途名称を変更できます。

項目説明を見る項目説明を見る

項目	説明
用途名称	任意の用途名称に変更します。
［閉じる］ボタン	用途名称を変更し、ダイアログが閉じます。
［戻り］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

［削除］ボタン

［用途名称］で選択した用途名称を削除します。

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

［インポート］ボタン

［エクスポート］ボタンで保存した用途（エクスポート配管用途マスター（*.ytdpe））を読み込む場合にクリックします。外部のシステムから一部の用途マスターを取り込みたいときなどに使用できます。

［エクスポート］ボタン

［用途マスター］タブで設定した用途（エクスポート配管用途マスター（*.ytdpe））を書き出す場合にクリックします。一部の用途マスターを外部のシステムと共通化したいときなどに使用できます。

主用途

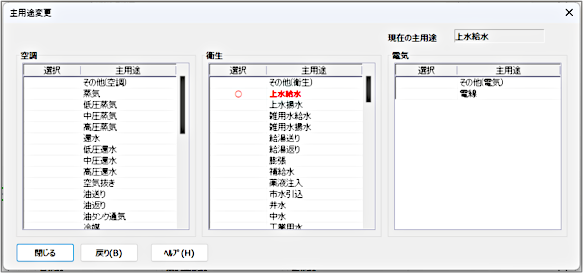

［用途名称］で選択した用途名称に登録されている主用途が表示されます。［主用途変更］ボタンをクリックすると、［主用途変更］ダイアログが表示され、主用途を変更できます。

項目説明を見る項目説明を見る

項目	説明
現在の主用途	変更前の主用途が表示されます。
選択	クリックした行の用途が主用途になり、［○］が表示されます。
主用途	空調、衛生、電気に応じた用途の一覧が表示されます。
［閉じる］ボタン	設定内容を反映してダイアログを閉じます。
［戻り］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

用途利用

配管作図時、［コマンドプロパティ］の［配管用途］の一覧に表示する場合にチェックを付けます。

形状

デフォルト設定での作図形状の表示状態を、［単線］または［複線］から選択します。［単線］を選択した場合は、［形状種類］プルダウンメニューから形状を選択できます。

系統記号

単線で作図した場合に表示される系統記号が表示されます。

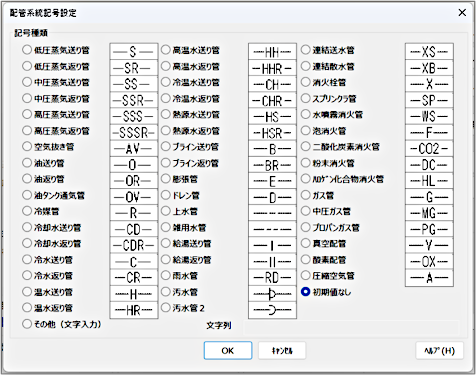

［設定］ボタンをクリックすると、［配管系統記号設定］ダイアログが表示され、系統記号を設定できます。

項目説明を見る項目説明を見る

項目	説明
記号種類	系統記号の種類を一覧から選択します。一覧に目的の系統記号がない場合は、［その他］を選択し、［文字列］欄に任意の文字列を入力できます。［初期値なし］を選択した場合は、［系統記号］コマンド使用時に毎回一覧表から選択して配置します。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

サイズ記号略称

サイズ記号として配置する略称を入力します。空欄の場合は、配管部品名称が配置されます。

管形状
中心線形状
髭形状

管形状、中心線形状、髭形状の色、ペン番号、線種を選択します。

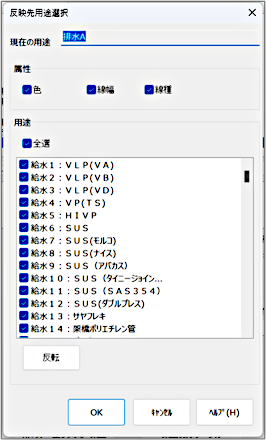

［属性を他の用途に反映］ボタン

［管形状］［中心線形状］［髭形状］の設定を変更した場合に、他の用途に同じ設定を反映できます。

項目説明を見る項目説明を見る

項目	説明
現在の用途	選択した用途が表示されます。
属性	［色］［線幅］［線種］のうち、反映させる属性にチェックを付けます。
用途	属性を反映させる用途にチェックを付けます。［全選］：すべての要素に反映させる場合はチェックを付けます。用途一覧：反映させる用途にチェックを付けます。［反転］ボタン：クリックすると、一覧内のすべての用途のうち、チェックがない用途にはチェックが付き、チェックがある用途からはチェックが外れます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

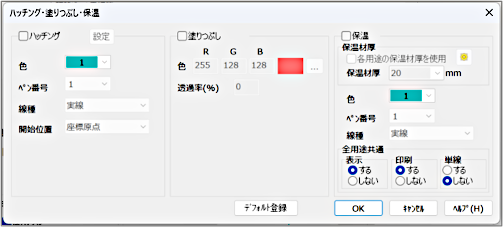

［ハッチング・塗りつぶし・保温］ボタン

［ハッチング・塗りつぶし・保温］ダイアログが表示され、ハッチング、塗りつぶし、保温の設定を変更できます。

項目説明を見る項目説明を見る

項目	説明
ハッチング	ハッチングの属性を変更したい場合はチェックを付け、以下を設定します。［色］［ペン番号］［線種］［開始位置］：プルダウンメニューからそれぞれの属性を選択します。［設定］ボタン：［ハッチング］ダイアログが表示され、ハッチングの設定を変更できます。［ハッチング］にチェックが付いている場合に設定できます。［ハッチング］ダイアログの設定について、詳しくは以下を参照してください。ハッチングや塗りつぶしを設定する
塗りつぶし	塗りつぶした状態で作図する場合はチェックを付け、以下を設定します。［R］［G］［B］：各欄に直接値を入力するか、または［...］ボタンをクリックし、［色の設定］ダイアログで各項目の色を設定します。［色の設定］ダイアログ（［標準］タブ）［色の設定］ダイアログ（［カスタマイズ］タブ）［透過率］：塗りつぶしの色の透過率を入力します。
保温	保温した状態で作図する場合はチェックを付け、［保温材厚］［色］［ペン番号］［線種］［表示］［印刷］［単線］を設定します。保温材は3Dでは表示されません。
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

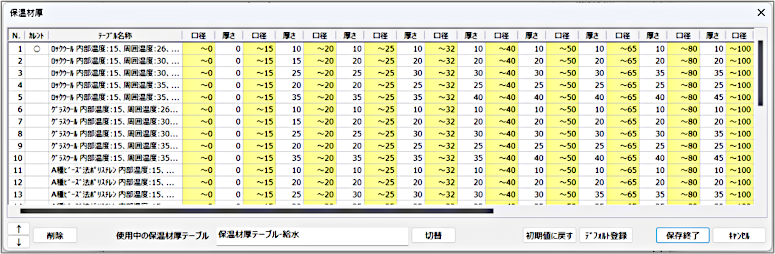

［保温材厚テーブル］ボタン

［保温材厚］ダイアログが表示され、保温材圧テーブルを変更できます。

項目説明を見る項目説明を見る

項目	説明
一覧	保温材厚テーブルの一覧が表示されます。［カレント］：クリックした行の保温材厚が追加、変更の対象となり、［○］が表示されます。［テーブル名称］：空欄の行をダブルクリックし、名称、口径、厚さを入力することにより、保温材厚テーブルを新規作成できます。既存の保温材厚テーブルの変更も同様の操作で可能です。
［↑］［↓］ボタン	一覧で選択した保温材厚テーブルの表示順序を変更できます。
［削除］ボタン	選択中の保温材厚テーブルを削除します。
使用中の保温材厚テーブル	一覧に表示されている保温材厚テーブルのファイル名が表示されます。
［切替］ボタン	［保温材厚テーブル切替］ダイアログが表示され、使用するテーブルファイルを選択できます。
［初期値に戻す］ボタン	設定内容をデフォルト設定に戻します。
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
［保存終了］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます

［OK］ボタン

設定内容を実行する場合にクリックします。

［キャンセル］ボタン

設定内容を取り消す場合にクリックします。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
