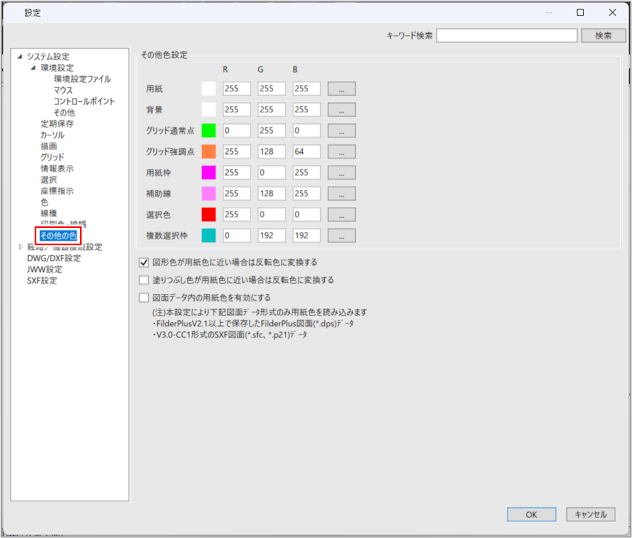

［その他の色］

用紙、背景、グリッド通常点、グリッド強調点、用紙枠、補助線、選択色、複数選択枠の色を設定します。

項目	説明
キーワード検索	キーワードを入力して［検索］ボタンをクリックすると、関連する設定項目が画面左側のツリー図に表示されます。
その他色設定	用紙、背景、グリッド通常点、グリッド強調点、用紙枠、補助線、選択色、複数選択枠の色を設定できます。各項目の［R］［G］［B］の各欄に直接値を入力するか、または［...］ボタンをクリックし、［色の設定］ダイアログで各項目の色を設定します。［色の設定］ダイアログ（［標準］タブ）［色の設定］ダイアログ（［カスタマイズ］タブ）
図形色が用紙色に近い場合は反転色に変換する	図形や部品の色が用紙の色に近い場合、図形の色を反転色に変換する場合はチェックを付けます。印刷時の色は反転されません。
塗りつぶし色が用紙色に近い場合は反転色に変換する	塗りつぶしの色が用紙の色に近い場合、塗りつぶしの色を反転色に変換する場合はチェックを付けます。印刷時の色は反転されません。
図面データ内の用紙色を有効にする	SXFファイル（V3.0-CC1形式）、JWWファイル、FILDER Cube図面ファイル（*.dcs）、FILDER CeeD図面ファイル（.dcd）で、読み込み時にその図面データの用紙色を表示させる場合はチェックを付けます。チェックを付けると、用紙色の表示に図面ファイルの用紙色が使用されます。チェックを付けない場合は、画面上の用紙色が、新規図面を含むすべての図面に反映されます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。

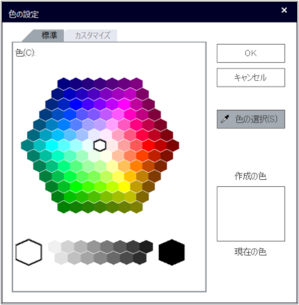

［色の設定］ダイアログ（［標準］タブ）

その他の色を六角形のカラーマップを使用して設定します。

項目	説明
色	黒、白を含む基本色が六角形のカラーマップで表示され、色を選択できます。選択した色は［作成の色］に反映されます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［色の選択］ボタン	クリックするとカーソルの形状が（カラーピッカー）に変わり、画面上にある任意の場所の色を取得できます。
作成の色	［色］や（カラーピッカー）で選択した直後の色が表示されます。
現在の色	［色］や（カラーピッカー）で選択する直前の色が表示されます。

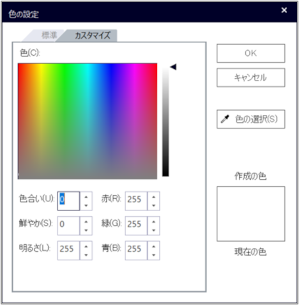

［色の設定］ダイアログ（［カスタマイズ］タブ）

カラーパレットを使用し、その他の色を設定します。［標準］タブより細かく色の設定ができます。

項目	説明
色	黒、白を含むカラーパレットが表示され、色の分布の中から任意の色を選択できます。選択した色は［作成の色］に反映されます。［◀］（明度スライダー）をドラッグして明るさを調整することもできます。
色合い、鮮やか、明るさ	［色］や（カラーピッカー）で選択した色の色合い（色相）、鮮やかさ（彩度）、明るさ（明度）が、それぞれ数値で表示されます。直接値を入力することもできます。
赤、緑、青	［色］や（カラーピッカー）で選択した色のRGB値が表示されます。直接値を入力することもできます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［色の選択］ボタン	クリックするとカーソルの形状が（カラーピッカー）に変わり、画面上にある任意の場所の色を取得できます。
作成の色	［色］や（カラーピッカー）で選択した直後の色が表示されます。
現在の色	［色］や（カラーピッカー）で選択する直前の色が表示されます。
