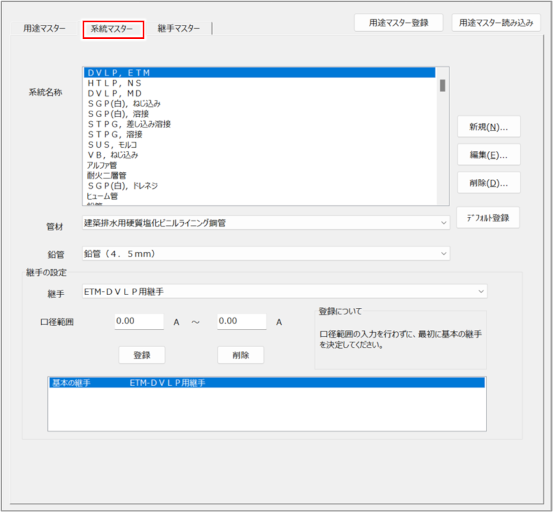

［系統マスター］タブ

系統名称

登録されている系統名称が一覧表示されます。一覧から系統を選択すると、［管材］［継手の設定］を確認できます。

［新規］ボタン

［系統名称］ダイアログが表示され、新規の系統名称を登録できます。

項目説明を見る項目説明を見る

［編集］ボタン

［系統名称］ダイアログが表示され、［系統名称］で選択した系統名称を変更できます。

項目説明を見る項目説明を見る

［削除］ボタン

［系統名称］で選択した系統名称を削除します。

管材

選択した系統名称で使用する管材名称が表示されます。プルダウンメニューから管材名称を選択できます。

鉛管

選択した系統名称で使用する鉛管または消火用フレキが表示されます。プルダウンメニューから［鉛管］または［消火用フレキ］に変更できます。

継手の設定

一覧で選択した継手の詳細が表示され、口径範囲の変更や、継手の登録・削除ができます。

• ［継手］：選択した系統名称で使用する継手ファイル名称が表示されます。プルダウンメニューから継手マスターを変更できます。
• ［口径範囲］：［継手］で選択した継手の口径範囲を入力します。口径範囲を指定する必要がない場合は、「0.00A～0.00A」と入力します。
• ［登録］ボタン：［継手の設定］で［継手］の種類を変更した場合や、既存の継手の口径内容を変更した場合に、［登録］ボタンをクリックし、内容を変更します。
• ［削除］ボタン：一覧で選択した継手の設定を削除します。

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

［OK］ボタン

設定内容を実行する場合にクリックします。

［キャンセル］ボタン

設定内容を取り消す場合にクリックします。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
