角ダクトを作図する

角ダクトルートの通過点を指示し、ダクトを作図します。

角ダクト作図の途中での口径・高さや継手を変更する方法について、詳しくは以下を参照してください。

ダクトの口径や高さを変更しながら作図する

ダクトの継手種類を変更しながら作図する

枝ダクトを作図する方法について、詳しくは以下を参照してください。

枝ダクトを作図する

配置高さを変更しながら連続作図をする方法について、詳しくは以下を参照してください。

角ダクトの作図選択

角ダクトルートを作図する

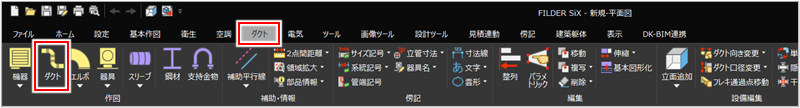

［ダクト］タブの［ダクト］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

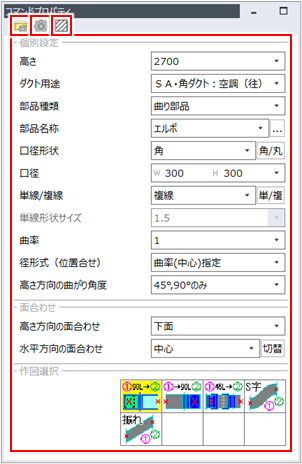

作図する角ダクトを設定します。

項目説明を見る項目説明を見る

項目	説明
（ダクト設定）	［ダクト設定］ダイアログでダクト設定を変更する場合にクリックします。［ダクト設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［ダクト設定］ダイアログの設定

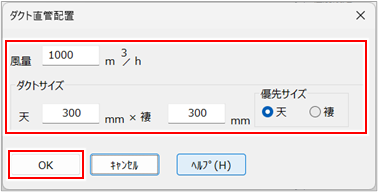

（連続作図設定）	角ダクトの口径値を風量から自動計算する場合にクリックします。［ダクト直管配置］ダイアログで風量やダクトサイズを入力し、［OK］ボタンをクリックすると、計算結果が［口径］（天・褄の口径）に反映されます。［ダクト設定］ダイアログの［計算関連］タブで、［サイズ決定法］の［計算方法］から［全圧法］または［等速法］を選択している場合に設定できます。［計算関連］タブ［風量］：角ダクトの風量を入力します。［ダクトサイズ］：［優先サイズ］で選択した［天］または［褄］の口径値を入力します。入力した口径値が固定値となり、他方の口径値が自動算出されます。［優先サイズ］：優先する口径値を選択します。
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ	配置する高さを入力します。
ダクト用途	ダクトの用途を選択します。丸ダクトと角ダクトの用途を切り替えて作図した場合は、ダクト用途ごとのレイヤに作図されます。ダクト用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
部品種類	継手の種類を選択します。
部品名称	［部品種類］で選択した継手種類の部品名を選択します。をクリックすると、［設定ナビ］ダイアログで形状を確認しながら継手を選択できます。［設定ナビ］ダイアログの操作方法について、詳しくは以下を参照してください。継手の設定を確認・変更する
口径形状	角ダクトを作図する場合は、［角］を選択します。［角／丸］ボタンをクリックすると、［角］と［丸］が交互に切り替わります。［角］［丸］を切り替えて作図した場合でも、レイヤは［ダクト用途］で指定した用途ごとのレイヤに作図されます。
口径	天の口径値・褄の口径値（W、H）を入力します。作図済みのダクトの口径値を設定する場合は、［参照］を選択して参照するダクトをクリックします。
単線／複線	作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。
単線形状サイズ	単線の継手形状部分のサイズを、プロッタ出力したときの実寸で入力します。本項目は［単線／複線］で［単線］を選択した場合に入力できます。

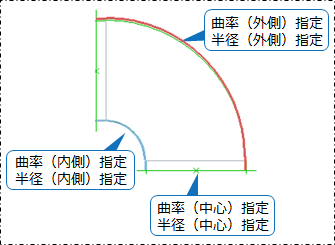

曲率・半径曲率	継手の曲率（比率）または半径の値を入力します。
径形式（位置合せ）	曲率の支点位置を選択します。
高さ方向の曲がり角度	高さ変更する際の継手の角度を［任意方向］または［45°、90°のみ］から選択します。
高さ方向の面合わせ	高さ方向の面合わせ位置を選択します。［口径形状］で［角］を選択している場合に設定できます。
水平方向の面合わせ	水平方向の面合わせ位置を選択します。［切替］ボタンをクリックすると、面合わせの位置が交互に切り替わります。［口径形状］で［角］を選択している場合に設定できます。
作図選択	配置高さを変更しながら連続作図をする場合は、作図パターンを選択します。ダクトの作図選択について、詳しくは以下を参照してください。角ダクトの作図選択

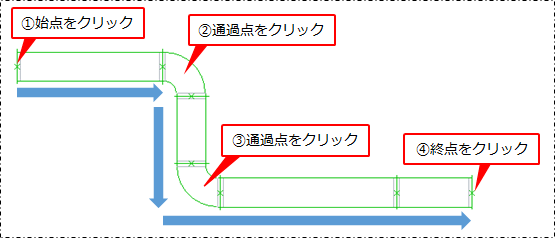

ダクトルートの始点・通過点・終点をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

終点を再度クリックしても、ダクト作図を確定できます。

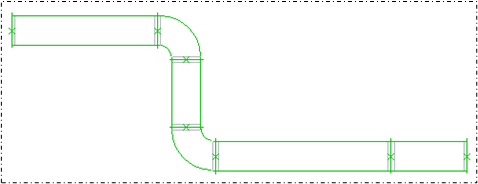

角ダクトが作図されます。

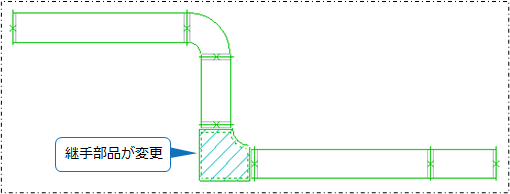

仮表示の状態で［コマンドプロパティ］の［部品名称］を変更すると、継手の種類を変更しながら作図できます。

ダクトの継手種類を変更しながら作図する

ワープ機能を使用して、作図済みのダクトと同じ属性（線種・線色・線幅・レイヤ・用途など）のダクトを作図できます。ワープについて、詳しくは以下を参照してください。

配置済みの図形と同じ属性で作図する（ワープ）

作図済みのダクトや部材の編集について、詳しくは以下を参照してください。

作図したダクトや部材を編集する

ダクトメジャーを使って口径を決定する場合ダクトメジャーを使って口径を決定する場合

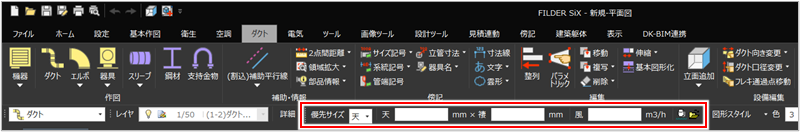

角ダクトの作図時は、角ダクトメジャーに口径を計算する計算尺を表示して口径を変更できます。

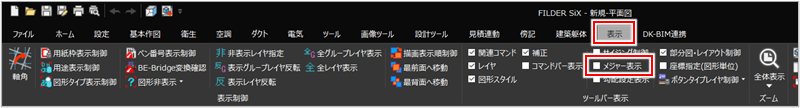

［表示］タブの［メジャー表示］にチェックを付けます。

［ダクト］コマンド実行時、［ダクト用途］で角ダクトを選択すると、角ダクトメジャーが表示されます。

［優先サイズ］で優先する口径値を選択します。

［比］を選択した場合は、手順4に進みます。入力した風量により口径値が自動計算され、［天］［褄］に同じ値が入力されます。

［優先サイズ］で選択した［天］または［褄］の口径値を入力します。

［風］に風量を入力し、［Enter］キーを押します。

手順3で入力した口径値が固定値となり、他方の口径値が自動算出されます。

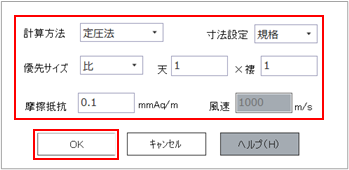

口径計算時に参照する条件を設定する場合はをクリックし、計算方法や優先サイズを選択し、摩擦抵抗または風速などの条件を入力して［OK］ボタンをクリックします。

をクリックします。

［コマンドプロパティ］の［口径］に計算した口径値が反映されます。

機器や器具から角ダクトルートを作図する

配置した機器や器具に接続点がある場合は、接続点から角ダクトの作図を開始できます。

ここでは、例としてアネモ（AC）に角ダクトを作図します。

機器・器具を配置し、選択します。

機器・器具の配置方法について、詳しくは以下を参照してください。

機器を配置する（機器配置）

器具を配置する

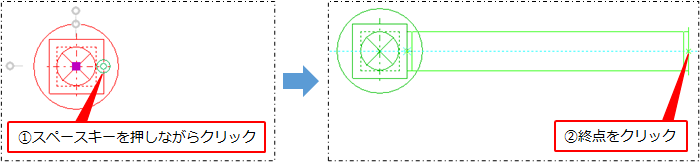

キーボードのスペースキーを押しながら、をクリックし、終点をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

終点を再度クリックしても、角ダクト作図を確定できます。

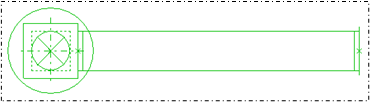

角ダクトが作図されます。

継手などの部材に接続点がある場合は、キーボードのスペースキーを使用して、部材から角ダクトルートを作図できます。

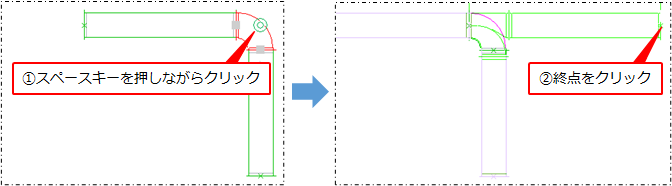

エルボなどの部材を選択後、スペースキーを押しながらをクリックし、終点をクリックします。
