角ダクトの作図選択
高さが異なる角ダクトを接続する際、「90°エルボ+直管ダクト」「45°エルボ+直管ダクト」「S字ダクト」「振れダクト」のいずれを使用して高さ変更するかを［コマンドプロパティ］の［作図選択］で選択します。「90°エルボ+直管ダクト」を使用する場合は、高さ変更する位置も選択できます。
作図選択パターンを変更しながら作図する（「90°エルボ」「45°エルボ」）

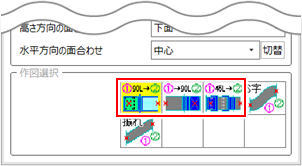

ここでは、［コマンドプロパティ］の［作図選択］から以下の3つの作図パターンを選択した場合の作図方法を説明します。
角ダクトを作図します。
角ダクトの作図方法について、詳しくは以下を参照してください。

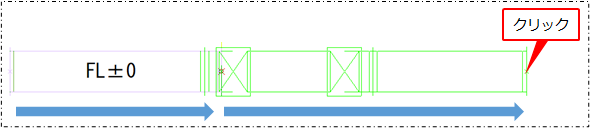

高さ変更位置でクリックします。

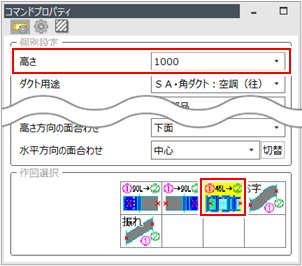

［コマンドプロパティ］の［高さ］に変更後の高さを入力し、［作図選択］で作図パターンを選択します。
ここでは、例として「45°エルボ」と直管ダクトを使って高さを変更する作図パターン
（①45L→②）を選択します。
継手が仮表示されたら、ダクトルートの終点まで続けて作図します。

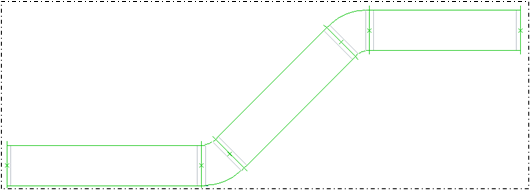

選択した作図パターンに従って高さが変更されます。
正面図
|

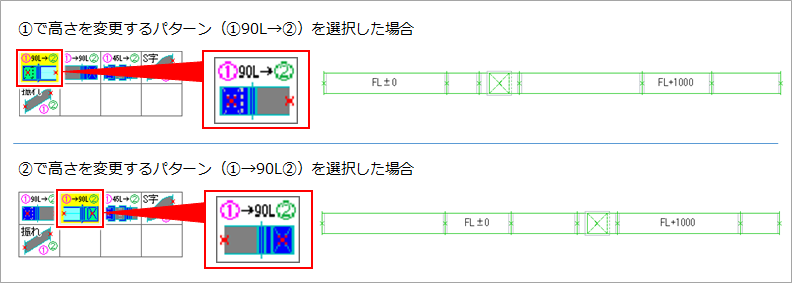

「90°エルボと直管ダクト」を使用して高さを変更する場合の作図パターンは2つあり、高さ変更位置が異なります。
|
作図選択パターンを変更しながら作図する（「S字ダクト」「振れダクト」）
ここでは、［コマンドプロパティ］の［作図選択］から以下の2つの作図パターンを選択した場合の作図方法を説明します。
角ダクトを作図します。
角ダクトの作図方法について、詳しくは以下を参照してください。

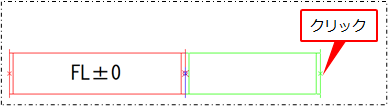

高さ変更位置でクリックします。

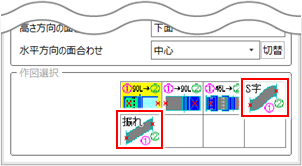

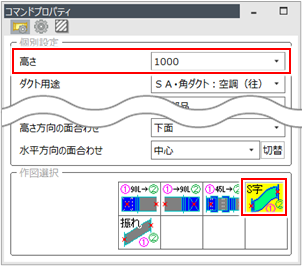

［コマンドプロパティ］の［高さ］に変更後の高さを入力し、［作図選択］で
（S字）または
（振れ）を選択します。
ここでは、例としてS字ダクトを使用して高さ変更する作図パターン（S字）を選択します。

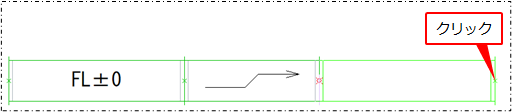

高さ変更の終了位置をクリックします。
高さ変更の矢線記号（
）が表示されます。

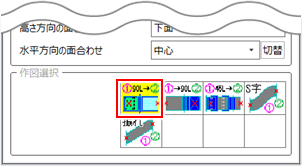

［コマンドプロパティ］の［作図選択］で
（①90L→②）を選択します。
S字ダクトから直管ダクトでの作図に変更します。
ダクトルートの終点まで続けて作図します。
選択した作図パターンに従って高さが変更されます。

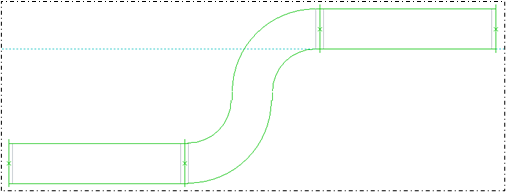

（S字）を選択した場合
正面図

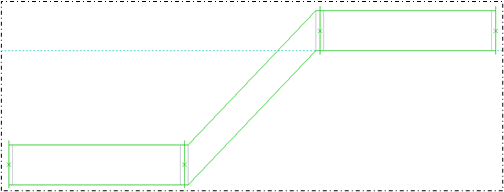

（振れ）を選択した場合
正面図
