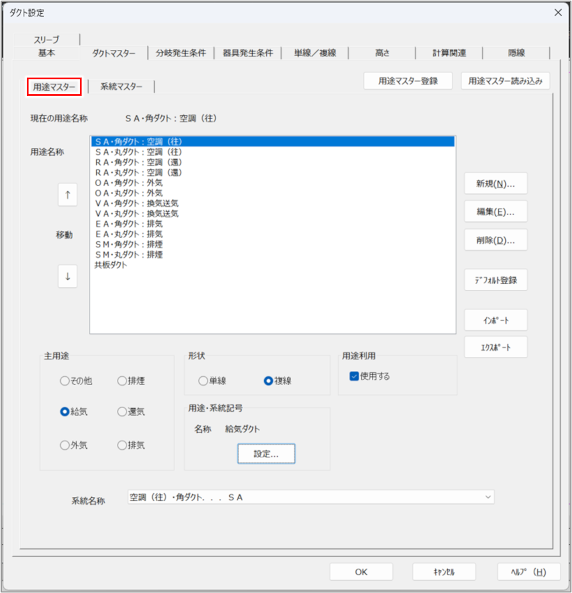

［用途マスター］タブ

現在の用途名称

ダクト作図時の［コマンドプロパティ］で選択されているダクト用途名称が表示されます。

用途名称

登録されている用途名称が一覧表示されます。一覧から用途を選択すると、用途名称ごとの設定内容を確認できます。

移動

［↑］［↓］ボタンをクリックし、［用途名称］の一覧で選択した用途名称の表示順序を変更できます。

［新規］ボタン

［用途名称］ダイアログが表示され、新規の用途名称を登録できます。
［新規］ボタンをクリックしたときに選択されている用途名称の［系統マスター］の情報を引き継ぎます。そのため、同一の系統マスターを使用し、異なる用途名称を作成できます。

項目説明を見る項目説明を見る

［編集］ボタン

［用途名称］ダイアログが表示され、［用途名称］で選択した用途名称を変更できます。

項目説明を見る項目説明を見る

［削除］ボタン

［用途名称］で選択した用途名称を削除します。

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

［インポート］ボタン

［エクスポート］ボタンで書き出したエクスポート用ダクト用途マスター（*.ytdde）を読み込みます。
設定がすぐに反映されない場合は、一度［ダクト設定］ダイアログを閉じてください。

［エクスポート］ボタン

特定の用途マスターのみをエクスポート用ダクト用途マスター（*.ytdde）として書き出します。

主用途

［用途名称］で選択した用途名称に登録する主用途を選択します。

形状

デフォルト設定での作図形状の表示状態を、［単線］または［複線］から選択します。

用途・系統記号

単線で作図した場合の系統記号や、複線で作図した場合の立てダクトの用途記号が表示されます。

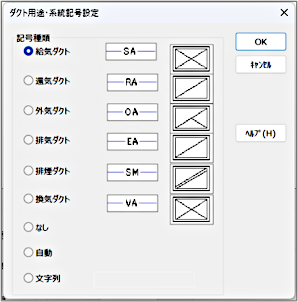

［設定］ボタンをクリックすると、［ダクト用途・系統記号設定］ダイアログが表示され、用途・系統記号を設定できます。

項目説明を見る項目説明を見る

用途利用

ダクトの作図時、［コマンドプロパティ］の［ダクト用途］の一覧に表示する場合にチェックを付けます。

系統名称

選択した用途の系統名称が表示されます。プルダウンメニューから系統名称を変更できます。
系統の詳細の変更や新規作成は［系統マスター］タブで行います。

［系統マスター］タブ

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
