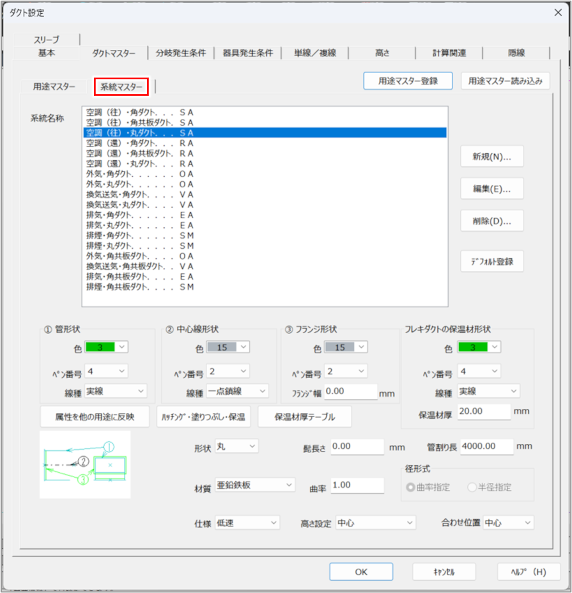

［系統マスター］タブ

ダクトの形状・色・線種・ペン番号などを設定・登録します。

項目

説明

系統名称

登録されている系統名称が一覧表示されます。一覧から系統を選択すると、［形状］［材質］など、他の項目の表示が更新されます。

［新規］ボタン

［系統名称］ダイアログが表示され、新規の系統名称を登録できます。

項目	説明
系統名称	登録する系統名称を入力します。
［閉じる］ボタン	入力された系統名称が一覧の最後尾に登録され、ダイアログが閉じます。
［戻り］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

［編集］ボタン

［系統名称］ダイアログが表示され、［系統名称］で選択した系統名称を変更できます。

項目説明を見る項目説明を見る

項目	説明
系統名称	任意の系統名称に変更します。
［閉じる］ボタン	系統名称が変更され、ダイアログが閉じます。
［戻り］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

［削除］ボタン

［系統名称］で選択した系統名称を削除します。

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

管形状

管形状の色、ペン番号、線種を選択します。

中心線形状

中心線形状の色、ペン番号、線種を選択します。

フランジ形状

フランジ形状の色、ペン番号、線種を選択します。

フレキダクトの保温材形状

フレキダクトの作図時に付加する保温材形状の色、ペン番号、線種を選択し、保温材厚を入力します。

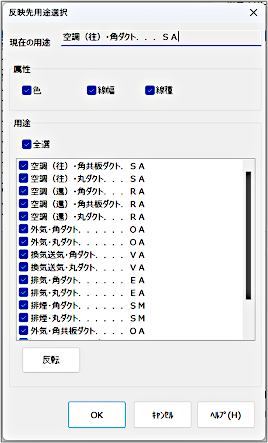

［属性を他の用途に反映］ボタン

［管形状］［中心線形状］［フランジ形状］などの用途に、同じ設定を反映できます。

項目説明を見る項目説明を見る

項目	説明
現在の用途	選択した用途が表示されます。
属性	［色］［線幅］［線種］のうち、反映させる属性にチェックを付けます。
用途	属性を反映させる用途にチェックを付けます。［全選］：すべての要素に反映させる場合はチェックを付けます。用途一覧：反映させる用途にチェックを付けます。［反転］ボタン：クリックすると、一覧内のすべての用途のうち、チェックがない用途にはチェックが付き、チェックがある用途からはチェックが外れます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

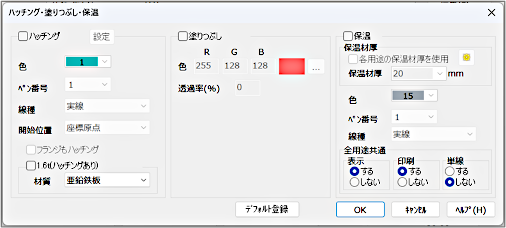

［ハッチング・塗りつぶし・保温］ボタン

［ハッチング・塗りつぶし・保温］ダイアログが表示され、ハッチング、塗りつぶし、保温の設定を変更できます。

項目説明を見る項目説明を見る

項目	説明
ハッチング	ハッチングの属性を変更したい場合はチェックを付け、以下を設定します。［色］［ペン番号］［線種］［開始位置］：プルダウンメニューからそれぞれの属性を選択します。［設定］ボタン：［ハッチング］ダイアログが表示され、ハッチングの設定を変更できます。［ハッチング］にチェックが付いている場合に設定できます。［ハッチング］ダイアログの設定について、詳しくは以下を参照してください。ハッチングや塗りつぶしを設定する
塗りつぶし	塗りつぶした状態で作図する場合はチェックを付け、以下を設定します。［R］［G］［B］：各欄に直接値を入力するか、［...］ボタンをクリックし、［色の設定］ダイアログで各項目の色を設定します。［色の設定］ダイアログ（［標準］タブ）［色の設定］ダイアログ（［カスタマイズ］タブ）［透過率］：塗りつぶしの色の透過率を入力します。
保温	保温した状態で作図する場合はチェックを付け、以下を設定します。保温材は3Dでは表示されません。［保温材厚］：各用途の保温材厚を使用する場合はチェックを付け、［保温材厚］を入力します。［色］［ペン番号］［線種］：プルダウンメニューからそれぞれの属性を選択します。［全用途共通］：すべての用途に対して、保温表示するかどうかを、画面表示、印刷、単線ごとに選択します。
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。

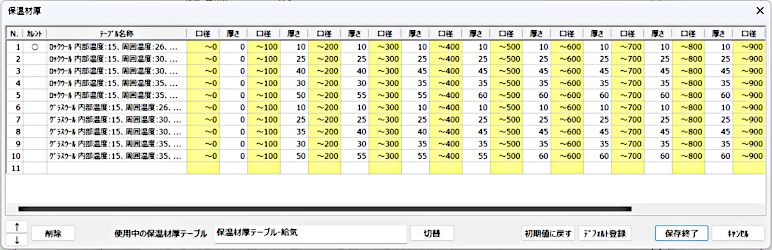

［保温材厚テーブル］ボタン

［保温材厚］ダイアログが表示され、保温材厚テーブルを変更できます。

項目説明を見る項目説明を見る

項目	説明
一覧	保温材厚テーブルの一覧が表示されます。［カレント］：クリックした行の保温材厚が追加、変更の対象となり、［○］が表示されます。［テーブル名称］：空欄の行をダブルクリックし、名称、口径、厚さを入力することにより、保温材厚テーブルを新規作成できます。既存の保温材厚テーブルは、同様の操作で変更できます。
［↑］［↓］ボタン	一覧で選択した保温材厚テーブルの表示順序を変更できます。
［削除］ボタン	一覧で選択した保温材厚テーブルを削除します。
使用中の保温材厚テーブル	一覧に表示されている保温材厚テーブルのファイル名が表示されます。
［切替］ボタン	［保温材厚テーブル切替］ダイアログが表示され、使用するテーブルファイルを変更できます。
［初期値に戻す］ボタン	設定内容をデフォルト設定に戻します。
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
［保存終了］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。

形状

ダクトの口径形状を、［角］または［丸］から選択します。

材質

ダクトの材質を選択します。

仕様

ダクトの仕様を、［低速］または［高速］から選択します。

髭長さ

髭の長さを入力します。

曲率

ダクト部材の曲率を入力します。
［径形式］で［半径指定］を選択した場合は、ダクト部材の半径を入力します。

高さ設定

高さ方向の面合わせの位置を、［中心］［上面］［下面］から選択します。

管割り長

ダクトの管割りの長さを入力します。

径形式

エルボの曲率の指定方法を、［曲率指定］または［半径指定］から選択します。［形状］で［角］を選択した場合に設定できます。

合わせ位置

エルボの曲率の判断の位置を、［外側］［中心］［内側］から選択します。

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
