ダクトの継手種類を変更しながら作図する

角ダクト作図の途中で継手の種類を変更して作図します。

継手の種類を変更しながら作図する

ここでは、例として曲がり部品を「エルボ」から「消音エルボ」に変更して作図します。

角ダクトを作図します。

角ダクトの作図方法について、詳しくは以下を参照してください。

継手を変更する位置でクリックします。

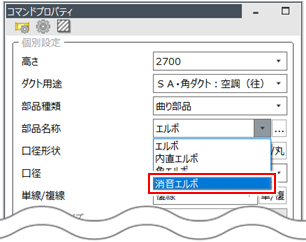

［コマンドプロパティ］の［部品名称］から継手を選択します。

例として、［部品名称］を［エルボ］から［消音エルボ］に変更します。

［コマンドプロパティ］の他の項目も作図の途中で変更できます。

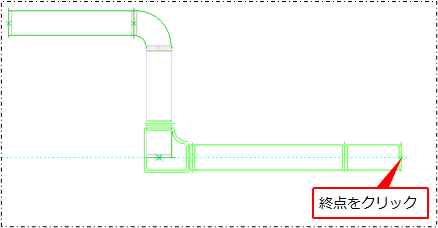

ダクトの終点をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

終点を再度クリックしても、ダクト作図を確定できます。

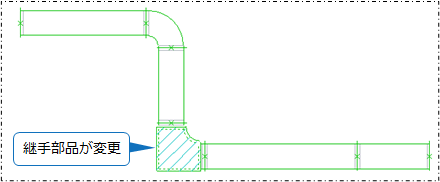

継手部品が変更されます。

ルート作図時に使用する継手の詳細設定を行います。

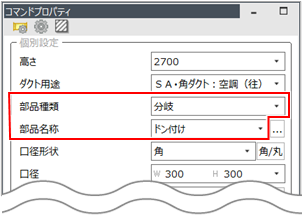

［コマンドプロパティ］で［部品種類］［部品名称］の設定を変更します。

ここでは、例として［部品種類］から［分岐］、［部品名称］から［ドン付け］を選択します。

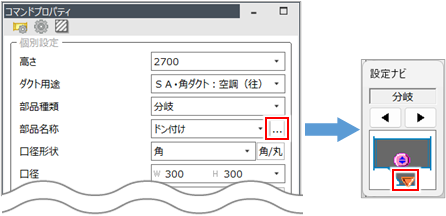

をクリックして［設定ナビ］ダイアログを開き、（詳細設定）をクリックします。

（詳細設定）が表示されている部品名称のみ詳細設定ができます。

必要に応じて、［設定ナビ］ダイアログの設定を変更します。

項目	説明
分岐（両曲）	両曲分岐したドン付けを作図する場合は、チェックを付けます。
角丸	角丸のドン付けを作図する場合は、チェックを付けます。
再管割	ダクトの管割りを変更する場合は、チェックを付けて［L1］［L2］にダクトの長さを入力します。
カラーあり	カラーを付ける場合は、チェックを付けてカラーのサイズを入力します。
フランジあり	フランジを付ける場合は、チェックを付けてフランジのサイズを入力します。

項目	説明
R指定	形状寸法の「R」を指定する場合は、チェックを付けて［R1］［R2］に寸法を入力します。
L指定	形状寸法の「L」を指定する場合は、チェックを付けて［L1］［L2］に寸法を入力します。
曲率指定	エルボの曲率を指定する場合は、チェックを付けて曲率（比率）を入力します。
R1自動計算	形状寸法の［R1］の寸法を自動計算する場合は、チェックを付けます。

項目	説明
吸音材質（T）	吸音材の厚みを入力します。
R指定	形状寸法の「R」を指定する場合は、チェックを付けて［R1］［R2］に寸法を入力します。
L指定	形状寸法の「L」を指定する場合は、チェックを付けて［L1］［L2］に寸法を入力します。

項目	説明
角度指定	角度を指定してホッパを配置する場合は、チェックを付けて配置する角度を入力します。
長さ指定	長さを指定してホッパを配置する場合は、チェックを付けて配置する長さを入力します。

項目	説明
角度指定	角度を指定して角丸を配置する場合は、チェックを付けて配置する角度を入力します。
長さ指定	長さを指定して角丸を配置する場合は、チェックを付けて配置する長さを入力します。

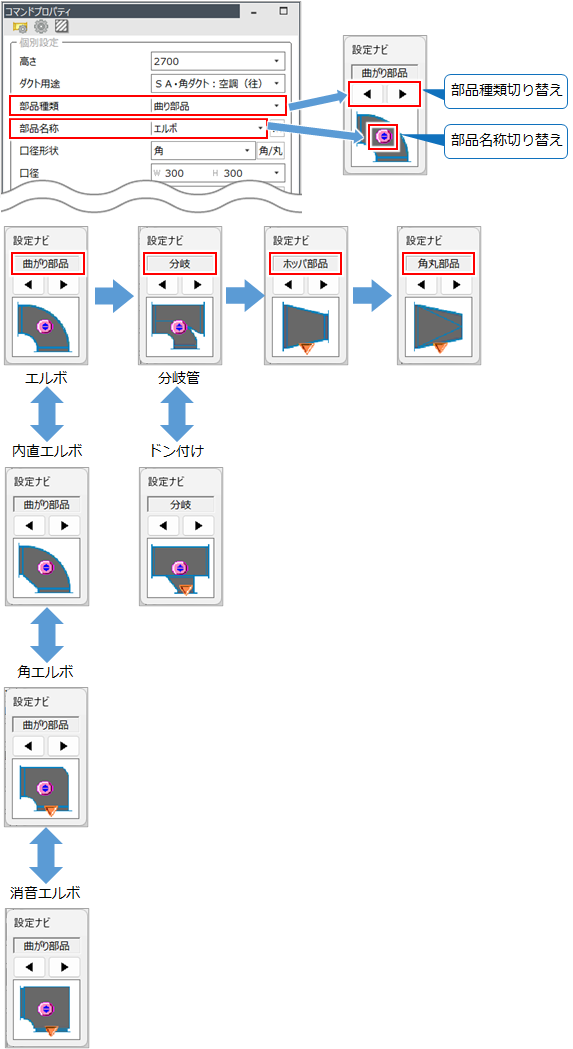

［設定ナビ］ダイアログのをクリックすると［部品種類］が切り替わり、をクリックすると［部品名称］が切り替わります。
