柱を作図する

建築躯体に柱(角柱・円柱・鉄骨角柱)を作図します。

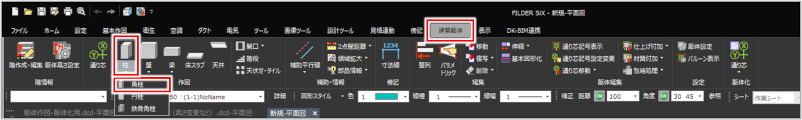

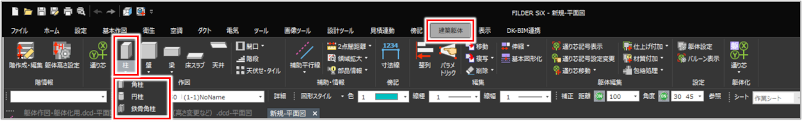

[建築躯体]タブの[柱]プルダウンメニューから、以下のいずれかのコマンドをクリックして実行します。

  • [角柱]コマンド(
  • [円柱]コマンド(
  • [鉄骨角柱]コマンド(

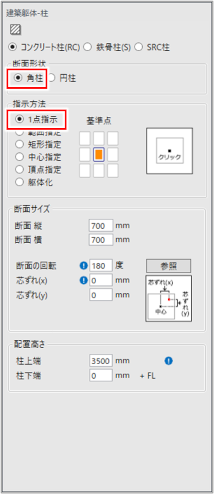

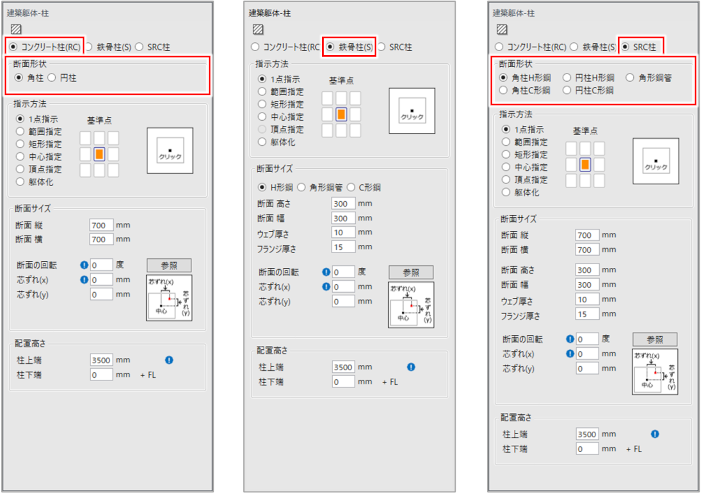

[建築躯体-柱]ダイアログが表示されます。

柱の種類を選択します。

[コンクリート柱(RC)][鉄骨柱(S)][SRC柱]から選択します。[コンクリート柱(RC)][SRC柱]の場合は[断面形状]も選択します。

断面サイズなど詳細を設定します。

選択した柱の種類によって[断面サイズ]の設定項目が異なります。

柱の種類に合わせて設定します。

コンクリート柱(RC)の項目説明を見るコンクリート柱(RC)の項目説明を見る

項目 説明

コンクリート柱(RC)

鉄骨柱(S)

SRC柱

作図する柱を選択します。

ここでは[コンクリート柱(RC)]を選択します。

断面形状

作図するコンクリート柱の断面形状を[角柱][円柱]から選択します。

指示方法

コンクリート柱(角柱)

角柱の作図方法を選択します。

  • [1点指示]:配置位置を1点指示して作図する場合に選択します。
  • [範囲指定]:作図する範囲を指定し、範囲内の通り芯が交差する位置に、同じ大きさの角柱を一括配置する場合に選択します。
  • [矩形指定]:頂点とその対角頂点を指定して作図する場合に選択します。
  • [中心指定]:中心と頂点を指定して作図する場合に選択します。
  • [頂点指定]:頂点を指定して多角柱を作図する場合に選択します。
  • [躯体化]:指定した線分を、角柱に躯体化する場合に選択します。

角柱の躯体化について、詳しくは以下を参照してください。

コンクリート柱(円柱)

円柱の作図方法を選択します。

  • [1点指示]:配置位置を1点指示して作図する場合に選択します。
  • [範囲指定]:作図する範囲を指定し、範囲内の通り芯が交差する位置に、同じ大きさの円柱を一括配置する場合に選択します。
  • [3点指示]:3点を指定して作図する場合に選択します。
  • [半径指示]:中心点からの半径を指定して作図する場合に選択します。
  • [頂点指定]:選択できません。
  • [躯体化]:指定した円を、円柱に躯体化する場合に選択します。

円柱の躯体化について、詳しくは以下を参照してください。

基準点

柱を配置する基準位置をクリックして選択します。

[指示方法]で[1点指示][範囲指定]を選択した場合に設定できます。

断面サイズ

断面 縦

角柱の断面の縦の長さを入力します。

断面 横

角柱の断面の横の長さを入力します。

断面 直径

円柱の断面の直径を入力します。

断面の回転

断面の主軸の回転角度を入力します。

配置済みの柱の回転角度を参照して適用するときは、[参照]ボタンをクリックします。操作方法について、詳しくは以下を参照してください。

芯ずれ(x)

X軸方向の基準点からのずれを入力します。

[指示方法]で[1点指示][範囲指定]を選択した場合に設定できます。

芯ずれ(y)

Y軸方向の基準点からのずれを入力します。

[指示方法]で[1点指示][範囲指定]を選択した場合に設定できます。

配置高さ

柱上端

柱の配置高さの上端値を入力します。

をクリックすると[建築躯体 凡例]ウィンドウが表示され、柱の配置高さのイメージを確認できます。

柱下端

柱の配置高さの下端値を入力します。



鉄骨柱の項目説明を見る鉄骨柱の項目説明を見る

項目 説明

コンクリート柱(RC)

鉄骨柱(S)

SRC柱

作図する柱を選択します。

ここでは[鉄骨柱(S)]を選択します。

指示方法

鉄骨柱の作図方法を選択します。

  • [1点指示]:配置位置を1点指示して作図する場合に選択します。
  • [範囲指定]:作図する範囲を指定し、範囲内の通り芯が交差する位置に、同じ大きさの鉄骨柱を一括配置する場合に選択します。
  • [矩形指定]:頂点とその対角頂点を指定して作図する場合に選択します。
  • [中心指定]:中心と頂点を指定して作図する場合に選択します。
  • [頂点指定]:選択できません。
  • [躯体化]:指定した線分を、鉄骨柱に躯体化する場合に選択します。

鉄骨柱の躯体化について、詳しくは以下を参照してください。

基準点

鉄骨柱を配置する基準位置をクリックして選択します。

[指示方法]で[1点指示][範囲指定]を選択した場合に設定できます。

断面サイズ

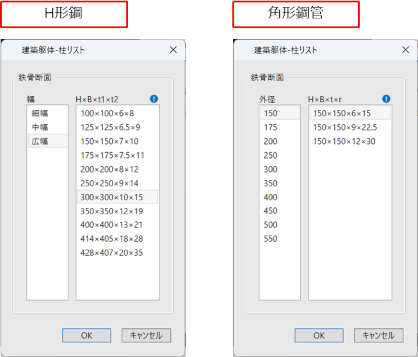

H形鋼

H形鋼の鉄骨柱を作図する場合に選択します。

角形鋼管

角形鋼管の鉄骨柱を作図する場合に選択します。

C形鋼

C形鋼の鉄骨柱を作図する場合に選択します。

断面 高さ

鉄骨柱の断面の高さを入力します。

断面 幅

鉄骨柱の断面の幅を入力します。

ウェブ厚さ

鉄骨ウェブの厚さを入力します。

[H形鋼][C形鋼]を選択している場合に設定できます。

フランジ厚さ

鉄骨フランジの厚さを入力します。

[H形鋼][C形鋼]を選択している場合に設定できます。

板厚

鉄骨の板の厚さを入力します。

[角形鋼管]を選択している場合に設定できます。

フィレット半径

鉄骨フィレットの半径を入力します。

[角形鋼管]を選択している場合に設定できます。

断面の回転

断面の主軸の回転角度を入力します。

配置済みの鉄骨柱の回転角度を参照して適用するときは、[参照]ボタンをクリックします。操作方法について、詳しくは以下を参照してください。

芯ずれ(x)

X軸方向の基準点からのずれを入力します。

[指示方法]で[1点指示][範囲指定]を選択した場合に設定できます。

芯ずれ(y)

Y軸方向の基準点からのずれを入力します。

[指示方法]で[1点指示][範囲指定]を選択した場合に設定できます。

配置高さ

柱上端

鉄骨柱の配置高さの上端値を入力します。

をクリックすると[建築躯体 凡例]ウィンドウが表示され、鉄骨柱の配置高さのイメージを確認できます。

柱下端

鉄骨柱の配置高さの下端値を入力します。



SRC柱の項目説明を見るSRC柱の項目説明を見る

項目 説明

コンクリート柱(RC)

鉄骨柱(S)

SRC柱

作図する柱を選択します。

ここでは[SRC柱]を選択します。

断面形状

[角柱H形鋼]

角柱H形鋼のSRC柱を作図する場合に選択します。

[円柱H形鋼]

円柱H形鋼のSRC柱を作図する場合に選択します。

[角形鋼管]

角形鋼管のSRC柱を作図する場合に選択します。

[角柱C形鋼]

角柱C形鋼のSRC柱を作図する場合に選択します。

[円柱C形鋼]

円柱C形鋼のSRC柱を作図する場合に選択します。

指示方法

[角柱H形鋼]

[角柱C形鋼]

[角形鋼管]

  • [1点指示]:配置位置を1点指示して作図する場合に選択します。
  • [範囲指定]:作図する範囲を指定し、範囲内の通り芯が交差する位置に、同じ大きさのSRC柱を一括配置する場合に選択します。
  • [矩形指定]:頂点とその対角頂点を指定して作図する場合に選択します。
  • [中心指定]:中心と頂点を指定して作図する場合に選択します。
  • [頂点指定]:頂点を指定して多角柱を作図する場合に選択します。
  • [躯体化]:指定した線分を、SRC柱に躯体化する場合に選択します。

SRC柱の躯体化について、詳しくは以下を参照してください。

[円柱H形鋼]

[円柱C形鋼]

  • [1点指示]:配置位置を1点指示して作図する場合に選択します。
  • [範囲指定]:作図する範囲を指定し、範囲内の通り芯が交差する位置に、同じ大きさのSRC柱を一括配置する場合に選択します。
  • [3点指示]:3点を指定して作図する場合に選択します。
  • [半径指示]:中心点からの半径を指定して作図する場合に選択します。
  • [頂点指定]:選択できません。
  • [躯体化]:指定した円を、SRC柱に躯体化する場合に選択します。

SRC柱の躯体化について、詳しくは以下を参照してください。

基準点

SRC柱を配置する基準位置をクリックして選択します。

[指示方法]で[1点指示][範囲指定]を選択した場合に設定できます。

断面サイズ

断面 縦

SRC柱の断面の縦の長さを入力します。

[断面形状]で[角柱H形鋼][角柱C形鋼][角形鋼管]を選択している場合に設定できます。

断面 横

SRC柱の断面の横の長さを入力します。

[断面形状]で[角柱H形鋼][角柱C形鋼][角形鋼管]を選択している場合に設定できます。

断面 直径

SRC柱の断面の直径を入力します。

[断面形状]で[円柱H形鋼][円柱C形鋼]を選択している場合に設定できます。

断面 高さ

鉄骨断面の高さを入力します。

[断面形状]で[角柱H形鋼][角柱C形鋼][角形鋼管]を選択している場合に設定できます。

断面 幅

鉄骨断面の幅を入力します。

[断面形状]で[角柱H形鋼][角柱C形鋼][角形鋼管]を選択している場合に設定できます。

ウェブ厚さ

鉄骨ウェブ厚を入力します。

[断面形状]で[角柱H形鋼][角柱C形鋼][円柱H形鋼][円柱C形鋼]を選択している場合に設定できます。

フランジ厚さ

鉄骨フランジ厚を入力します。

[断面形状]で[角柱H形鋼][角柱C形鋼][円柱H形鋼][円柱C形鋼]を選択している場合に設定できます。

板厚

SRC柱の板の厚さを入力します。

[断面形状]で[角形鋼管]を選択している場合に設定できます。

フィレット半径

SRC柱のフィレットの半径を入力します。

[断面形状]で[角形鋼管]を選択している場合に設定できます。

断面の回転

断面の主軸の回転角度を入力します。

配置済みのSRC柱の回転角度を参照して適用するときは、[参照]ボタンをクリックします。操作方法について、詳しくは以下を参照してください。

芯ずれ(x)

X軸方向の基準点からのずれを入力します。

[指示方法]で[1点指示]または[範囲指定]を選択した場合に設定できます。

芯ずれ(y)

Y軸方向の基準点からのずれを入力します。

[指示方法]で[1点指示]または[範囲指定]を選択した場合に設定できます。

配置高さ

柱上端

SRC柱の配置高さの上端値を入力します。

をクリックすると[建築躯体 凡例]ウィンドウが表示され、SRC柱の配置高さのイメージを確認できます。

柱下端

SRC柱の配置高さの下端値を入力します。

ハッチングや塗りつぶしをかけた状態で作図する場合は、 (ハッチング・塗りつぶし・保温設定)をクリックして表示される[ハッチング・塗りつぶし・保温]ダイアログで設定します。

ハッチング・塗りつぶし設定ハッチング・塗りつぶし設定

(ハッチング・塗りつぶし・保温設定)をクリックします。

[ハッチング・塗りつぶし・保温]ダイアログが表示されます。

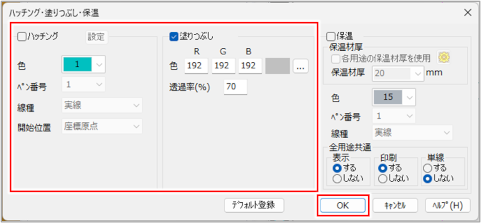

ハッチング・塗りつぶしの設定を行い、[OK]ボタンをクリックします。

項目説明を見る項目説明を見る

項目 説明

ハッチング

ハッチングをかけた状態で作図する場合にチェックを付け、[色][ペン番号][線種][開始位置]を設定します。

[設定]ボタンをクリックすると、[ハッチング]ダイアログが表示され、ハッチング処理の詳細を設定できます。操作方法について、詳しくは以下を参照してください。

塗りつぶし

塗りつぶしをかけた状態で作図する場合にチェックを付け、[色][透過率]を設定します。

[デフォルト登録]ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

保温の機能は配管・ダクトで使用します。詳しくは、以下を参照してください。

作図方法を選択します。

ここでは、例としてコンクリート角柱を[1点指示]で作図します。

断面サイズの設定について、詳しくは以下を参照してください。

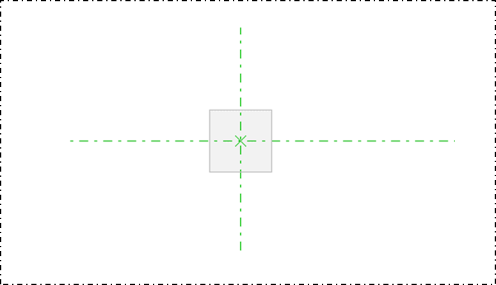

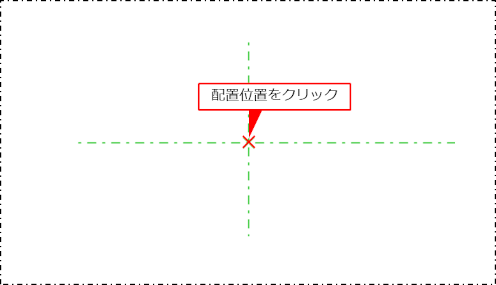

配置位置をクリックして角柱を配置します。

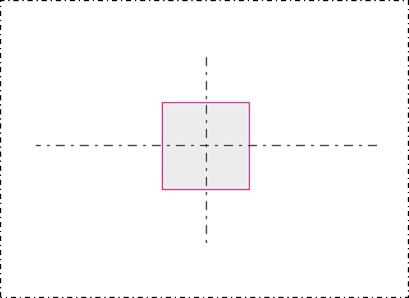

角柱が作図されます。

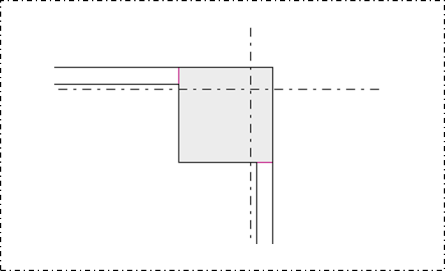

  • [基準点]を変更することで、芯ずれした柱を配置できます。
  • [芯ずれ(x)][芯ずれ(y)]に数値を入力することで、より詳細な芯ずれの設定ができます。「x」「y」の数値は、配置位置(マウスカーソルの位置)から[基準点]までの距離となります。

[範囲指定]で通り芯の交点に一括配置する場合[範囲指定]で通り芯の交点に一括配置する場合

FILDER SiXで作図した通り芯がある場合は、通り芯の交点に同一サイズの柱を一括配置できます。

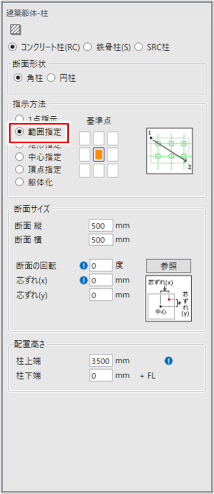

[指示方法]で[範囲指定]を選択します。

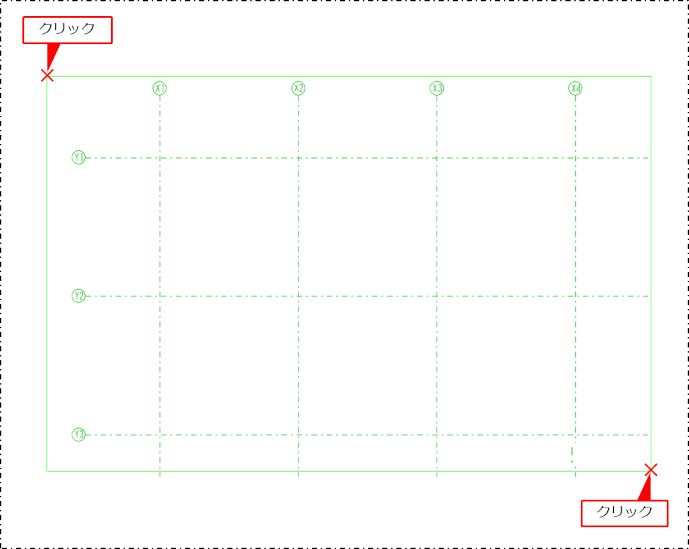

配置する通り芯の交点を含むように範囲選択します。

柱が仮表示されます。
追加で範囲選択することや、[Shift]キーを押して選択解除することもできます。

右クリックまたは[Enter]キーを押し、確定します。

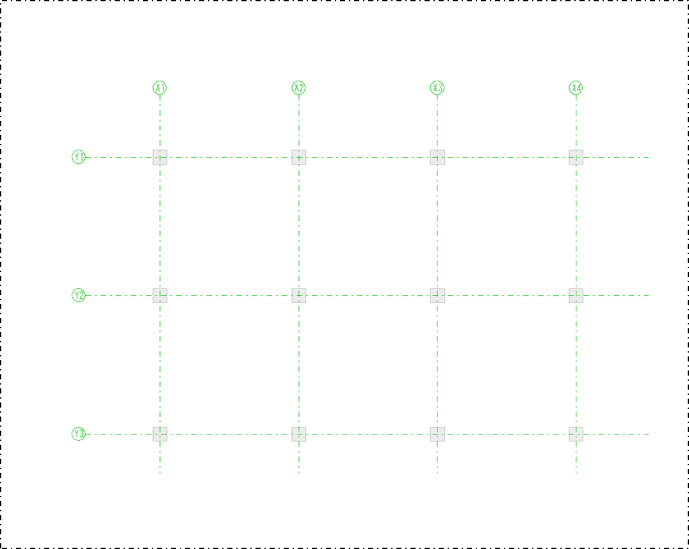

角柱が作図されます。

  • [基準点]を変更することで、芯ずれした柱を配置できます。
  • [芯ずれ(x)][芯ずれ(y)]に数値を入力することで、より詳細な芯ずれの設定ができます。「x」「y」の数値は、配置位置(マウスカーソルの位置)から[基準点]までの距離となります。

[矩形指示][中心指定][半径指示][3点指示]で基本図形の柱をトレースして作図する場合[矩形指示][中心指定][半径指示][3点指示]で基本図形の柱をトレースして作図する場合

JWWファイルやDXFファイルなどの基本図形の躯体図がある場合は、図形を矩形指定や半径指定などでトレースできます。

[矩形指定]の場合

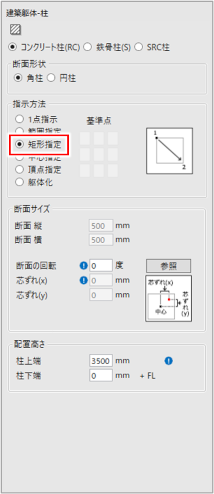

[指示方法]で[矩形指定]を選択します。

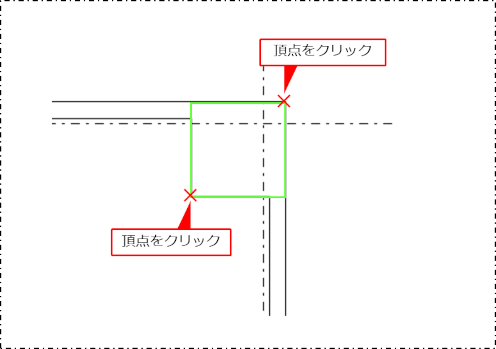

1点目の頂点をクリックし、2点目で対角の頂点をクリックします。

角柱が作図されます。

[中心指定]の場合

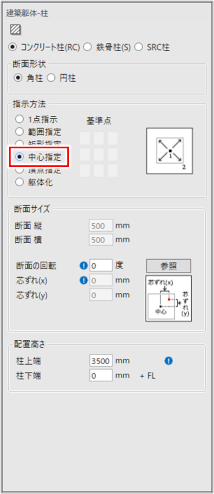

[指示方法]で[中心指定]を選択します。

1点目で角柱の中心位置をクリックし、2点目で角柱の頂点位置をクリックします。

角柱が作図されます。

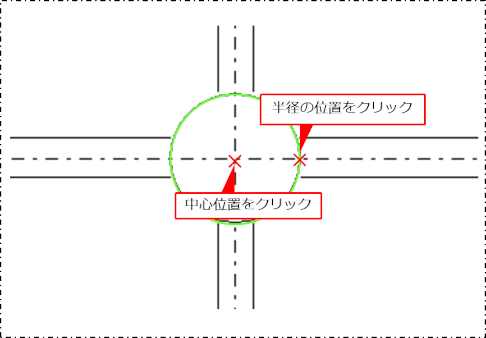

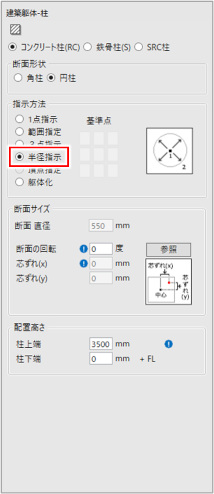

[半径指示]の場合

[指示方法]で[半径指示]を選択します。

1点目で円柱の中心位置をクリックし、2点目で半径の位置をクリックします。

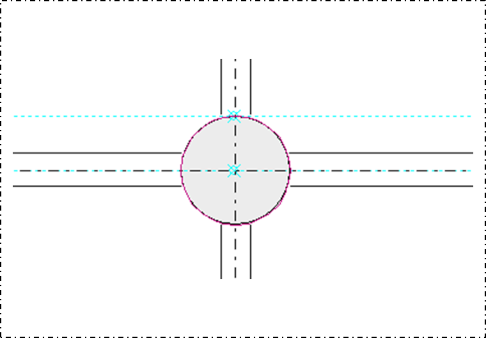

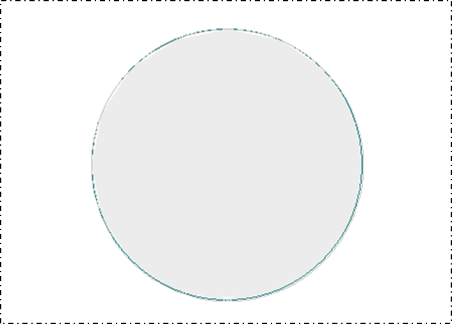

指定した半径で円柱が作図されます。

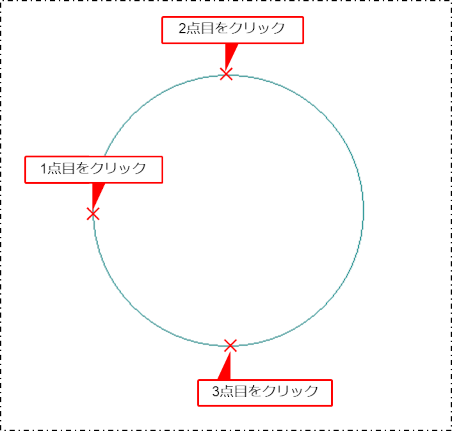

[3点指示]の場合

円柱の中心位置が取りにくい場合など、既存の円上を3点指示して円柱を作図します。

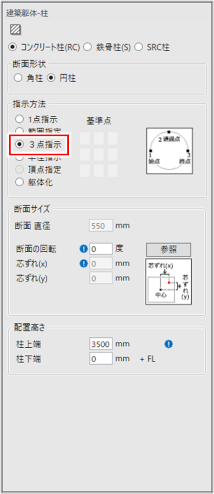

[指示方法]で[3点指示]を選択します。

3点をクリックします。

指定した3点を通過する円柱が作図されます。

柱の角度を参照して作図する

斜めの柱などを作図する場合に、配置されている図形の線の角度を適用して作図できます。

ここでは、例として角柱で作図します。

[建築躯体]タブの[柱]プルダウンメニューから[角柱]コマンド()をクリックして実行します。

[建築躯体-柱]ダイアログが表示されます。

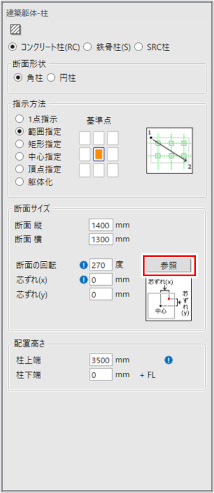

[参照]ボタンをクリックします。

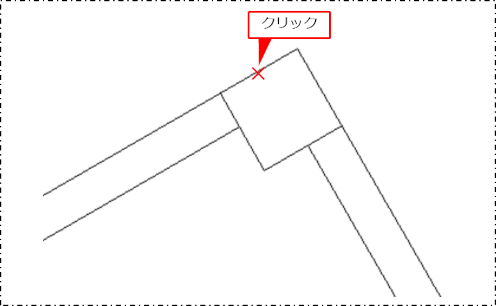

角度を参照する線分をクリックします。

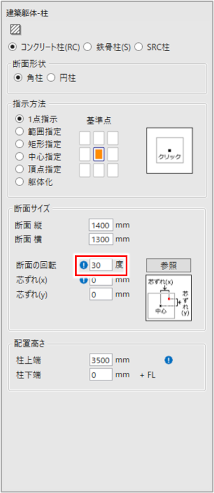

配置角度がクリックした線分の角度になります。

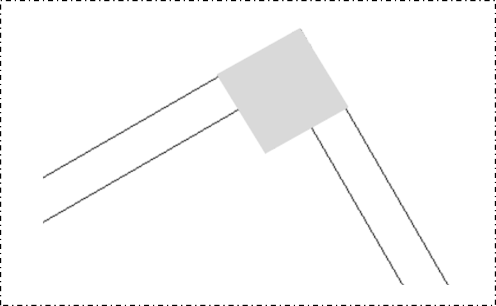

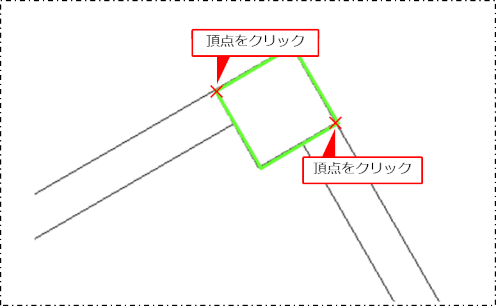

頂点をクリックしてから、対角の頂点をクリックします。

例として、[矩形指定]で作図します。

角柱が作図されます。

多角形の角柱を作図する

多角形の角柱を建築躯体に配置します。

[建築躯体]タブの[柱]プルダウンメニューから[角柱]コマンド()をクリックして実行します。

[建築躯体-柱]ダイアログが表示されます。

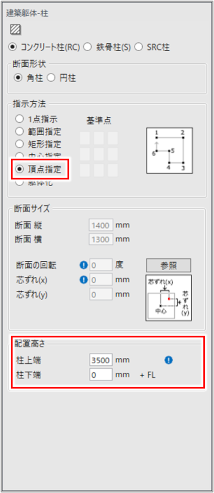

[指示方法]で[頂点指定]を選択し、[配置高さ]を設定します。

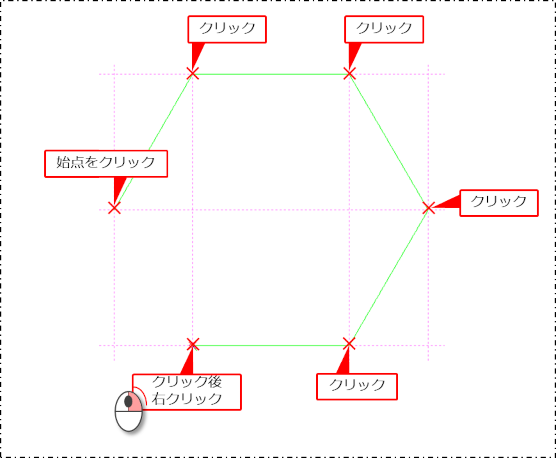

多角柱の頂点になる位置をクリックしてから、右クリックまたは[Enter]キーを押し、確定します。

線が交差しないように、頂点をクリックして多角柱を描画します。

右クリックまたは[Enter]キーを押して確定すると、自動的に始点と接続します。

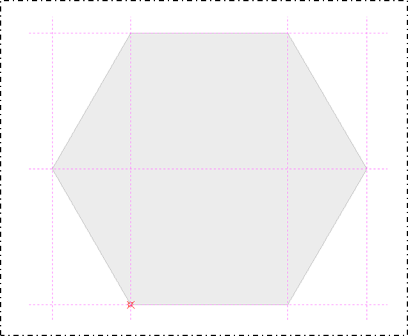

多角柱が作図されます。



躯体図のレイヤを編集不可に設定する場合は、ツールバーの[レイヤ]の[詳細]ボタンから設定できます。詳しくは、以下を参照してください。
