柱に変換する

矩形や円を、躯体の柱に変換します。

変換対象の図形がグループ化されている場合は、グループ化を解除してから操作してください。

線分が同一線上で構成されている場合は、1本の線とみなして処理されます。

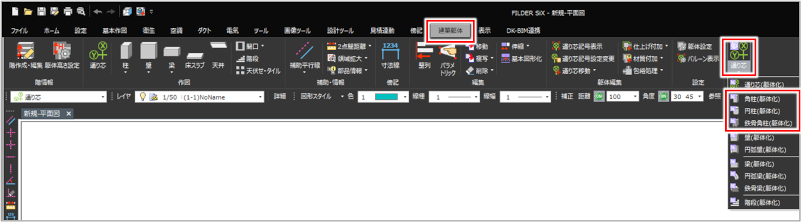

［建築躯体］タブの［通り芯］プルダウンメニューから、以下のいずれかのコマンドをクリックして実行します。

［角柱（躯体化）］コマンド（）
［円柱（躯体化）］コマンド（）
［鉄骨角柱（躯体化）］コマンド（）

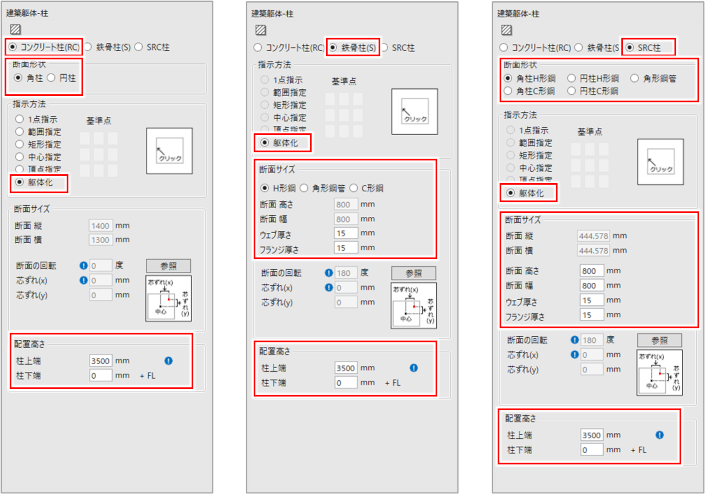

［建築躯体-柱］ダイアログが表示されます。

柱の種類を選択して、［指示方法］で［躯体化］を選択し、作図方法を設定します。

コンクリート柱（RC）の項目説明を見るコンクリート柱（RC）の項目説明を見る

項目	説明
断面形状	作図するコンクリート柱の断面形状を［角柱］［円柱］から選択します。
柱上端	柱の配置高さの上端値を入力します。をクリックすると［建築躯体　凡例］ウィンドウが表示され、角柱の配置高さのイメージを確認できます。
柱下端	柱の配置高さの下端値を入力します。

鉄骨柱の項目説明を見る鉄骨柱の項目説明を見る

項目		説明

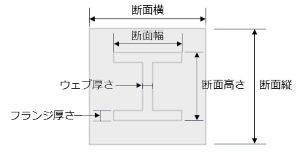

断面サイズ	H形鋼	H形鋼の鉄骨柱を作図する場合に選択します。

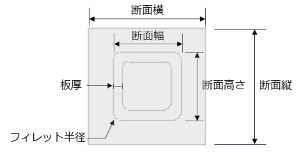

	角形鋼管	角形鋼管の鉄骨柱を作図する場合に選択します。

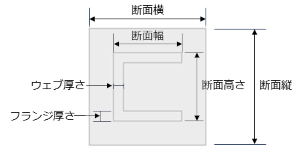

	C形鋼	C形鋼の鉄骨柱を作図する場合に選択します。
	ウェブ厚さ	鉄骨ウェブの厚さを入力します。［H形鋼］［C形鋼］を選択している場合に設定できます。
	フランジ厚さ	鉄骨フランジの厚さを入力します。［H形鋼］［C形鋼］を選択している場合に設定できます。
	板厚	鉄骨の板の厚さを入力します。［角形鋼管］を選択している場合に設定できます。
	フィレット半径	鉄骨フィレットの半径を入力します。［角形鋼管］を選択している場合に設定できます。
柱上端		鉄骨柱の配置高さの上端値を入力します。をクリックすると［建築躯体　凡例］ウィンドウが表示され、鉄骨柱の配置高さのイメージを確認できます。
柱下端		鉄骨柱の配置高さの下端値を入力します。

SRC柱の項目説明を見るSRC柱の項目説明を見る

項目		説明
断面形状	［角柱H形鋼］	角柱H形鋼のSRC柱を作図する場合に選択します。
	［円柱H形鋼］	円柱H形鋼のSRC柱を作図する場合に選択します。
	［角形鋼管］	角形鋼管のSRC柱を作図する場合に選択します。
	［角柱C形鋼］	角柱C形鋼のSRC柱を作図する場合に選択します。
	［円柱C形鋼］	円柱C形鋼のSRC柱を作図する場合に選択します。
断面サイズ	断面高さ	鉄骨断面の高さを入力します。［断面形状］で［角柱H形鋼］［角柱C形鋼］［角形鋼管］を選択している場合に設定できます。
	断面幅	鉄骨断面の幅を入力します。［断面形状］で［角柱H形鋼］［角柱C形鋼］［角形鋼管］を選択している場合に設定できます。
	ウェブ厚さ	鉄骨ウェブ厚を入力します。［断面形状］で［角柱H形鋼］［角柱C形鋼］［円柱H形鋼］［円柱C形鋼］を選択している場合に設定できます。
	フランジ厚さ	鉄骨フランジ厚を入力します。［断面形状］で［角柱H形鋼］［角柱C形鋼］［円柱H形鋼］［円柱C形鋼］を選択している場合に設定できます。
	板厚	SRC柱の板の厚さを入力します。［断面形状］で［角形鋼管］を選択している場合に設定できます。
	フィレット半径	SRC柱のフィレットの半径を入力します。［断面形状］で［角形鋼管］を選択している場合に設定できます。
柱上端		SRC柱の配置高さの上端値を入力します。をクリックすると［建築躯体　凡例］ウィンドウが表示され、SRC柱の配置高さのイメージを確認できます。
柱下端		SRC柱の配置高さの下端値を入力します。

ハッチングや塗りつぶしをかけた状態で作図する場合は、（ハッチング・塗りつぶし・保温設定）をクリックして表示される［ハッチング・塗りつぶし・保温］ダイアログで設定します。

［ハッチング・塗りつぶし・保温］ダイアログの設定内容について、詳しくは以下を参照してください。

［用途マスター］タブ

基本図形を選択し、柱に変換します。

角柱に変換する場合角柱に変換する場合

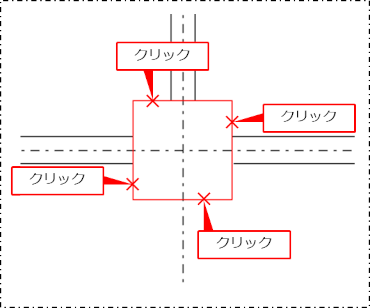

角柱に変換する矩形の線分をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

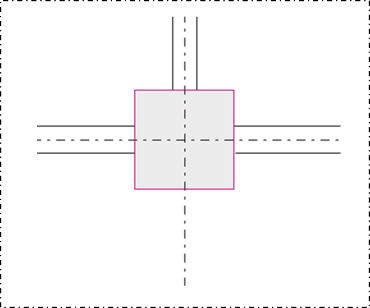

矩形が角柱に変換されます。

円柱に変換する場合円柱に変換する場合

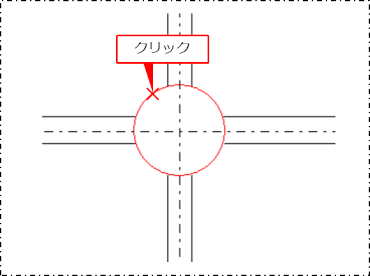

円柱に変換する円の線分をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

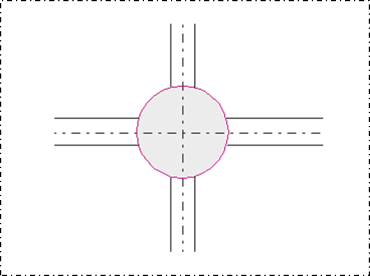

円が円柱に変換されます。

鉄骨角柱に変換する場合鉄骨角柱に変換する場合

鉄骨角柱に変換する矩形の線分をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

矩形が鉄骨角柱に変換されます。

SRC柱に変換する場合SRC柱に変換する場合

SRC柱に変換する矩形の線分をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

矩形がSRC柱に変換されます。
