コントロールポイント

図形を選択するとコントロールポイントが表示されます。コントロールポイントを使用すると、コマンドを使わずに図形を編集できます。

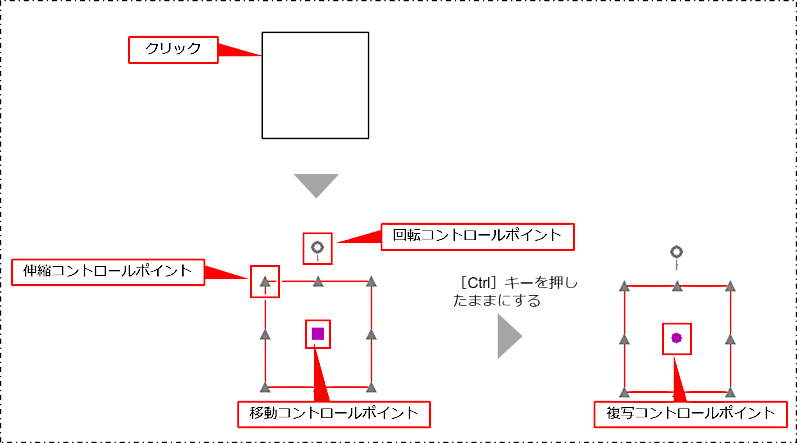

以下のコントロールポイントがあります。

移動コントロールポイント（■）：図形を移動します。
伸縮コントロールポイント（▲）：図形を伸縮します。
回転コントロールポイント（）：図形を回転します。
複写コントロールポイント（●）：図形を複写します。［Ctrl］キーを押したままにすると、移動コントロールポイント（■）が複写コントロールポイント（●）に変わります。

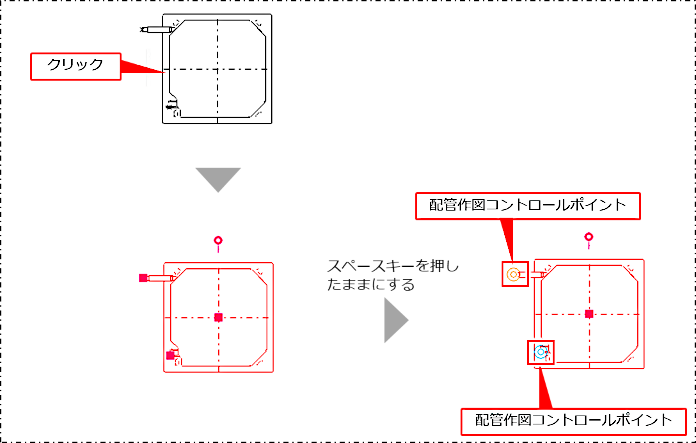

配管作図コントロールポイント（◎）：機器・器具を選択し、スペースキーを押したままにすると、機器・器具の接続点に配管作図コントロールポイント（◎）が表示され、配管を作図できます。

コントロールポイントを使用して図形を移動・伸縮・回転・複写する方法について、詳しくは以下を参照してください。

図形を移動する

線や図形を伸縮する

図形を反転・回転する

図形やデータをコピーする（複写）

機器・配管・部材のコントロールポイントから配管を作図する

コントロールポイントでの移動・伸縮・複写は連続して行えません。連続して移動・伸縮・複写する場合は、［伸縮］［移動］［複写］コマンドを実行してください。
コントロールポイントのサイズや色などは、リボンメニューの［設定］タブの［環境設定］コマンドをクリックして実行し、［環境設定］の［コントロールポイント］で設定できます。図形単位で表示されるコントロールポイントと複数の図形を選択したときに表示されるコントロールポイントを、それぞれ設定できます。設定方法について、詳しくは以下を参照してください。

［環境設定］

ただし、配管作図コントロールポイント（◎）の色は変更できません。

画面下部の選択制御バーの［ストレッチ］をクリックしてOnにすると、選択した図形の端点に伸縮コントロールポイント（▲）が表示され、図形を伸縮できます。Offにすると、伸縮コントロールポイント（▲）は非表示になり、移動コントロールポイント（■）だけ表示されます。
