［環境設定］

マウス操作、編集時の表示、入力支援、メニュー表示などを設定します。

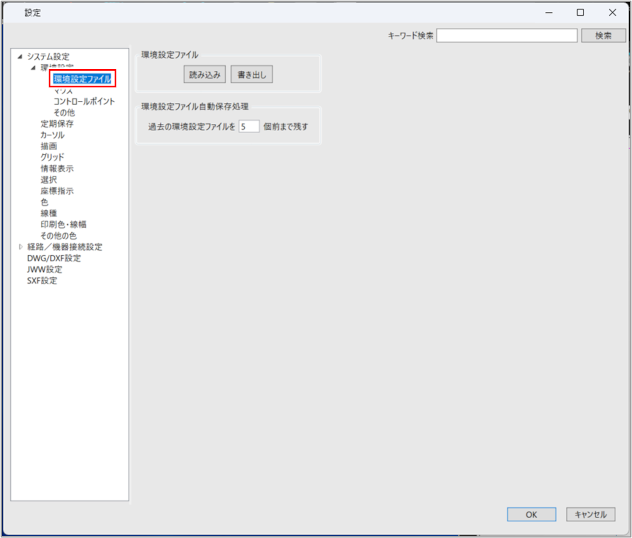

［環境設定ファイル］

項目	説明
キーワード検索	キーワードを入力して［検索］ボタンをクリックすると、関連する設定項目が画面左側のツリー図に表示されます。
環境設定ファイル	FILDER SiXの線幅や色など、ユーザー設定を含む設定内容を「環境設定ファイル」として書き出しや読み込みができます。［読み込み］ボタン：［FILDER SiX環境設定読込み］ダイアログが表示され、環境設定ファイルから読み込む環境設定の値の範囲を選択します。［書き出し］ボタン：FILDER SiXの情報を環境設定ファイルに書き出します。設定内容を環境設定ファイルに書き出す環境設定ファイルを読み込む
環境設定ファイル自動保存処理	FILDER SiXが正常に起動できた場合、保存する環境設定ファイルの数を入力します。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。

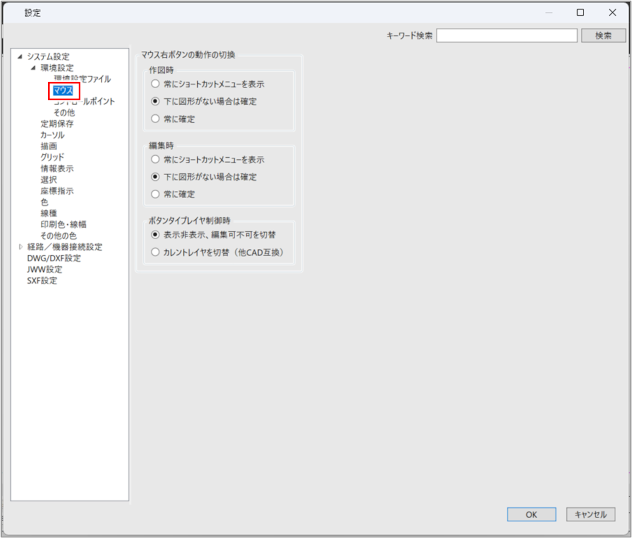

［マウス］

項目	説明
キーワード検索	キーワードを入力して［検索］ボタンをクリックすると、関連する設定項目が画面左側のツリー図に表示されます。
作図時	作図時にマウスを右クリックしたときの動作を設定します。［常にショートカットメニューを表示］：作図時は、右クリックすると常にショートカットメニューが表示されます。［下に図形がない場合は確定］：作図時は、図形がない位置で右クリックすると、操作が確定されます。［常に確定］：作図時は、右クリックすると常に操作が確定されます。
編集時	編集時にマウスを右クリックしたときの動作を設定します。［常にショートカットメニューを表示］：編集時は、右クリックすると常にショートカットメニューが表示されます。［下に図形がない場合は確定］：編集時は、図形がない位置で右クリックすると、操作が確定されます。［常に確定］：編集時は、右クリックすると常に操作が確定されます。
ボタンタイプレイヤ制御時	ボタンタイプレイヤでレイヤ制御する場合、ボタンの上でマウスを右クリックしたときの動作を設定します。［表示非表示、編集可不可を切替］：右クリックするごとに表示／非表示、編集可／編集不可が切り替わります。［カレントレイヤを切替（他CAD互換）］：右クリックするごとにカレントレイヤが切り替わります。レイヤ
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。

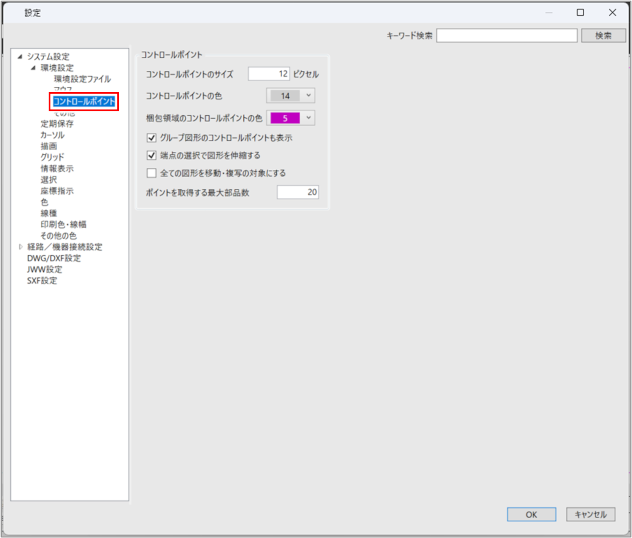

［コントロールポイント］

項目	説明
キーワード検索	キーワードを入力して［検索］ボタンをクリックすると、関連する設定項目が画面左側のツリー図に表示されます。
コントロールポイントのサイズ	コントロールポイントの大きさを、ピクセル単位で入力します。
コントロールポイントの色	［ストレッチ］ボタンが有効になっているときの、コントロールポイントの色を選択します。
梱包領域のコントロールポイントの色	［ストレッチ］ボタンが無効になっているときの、コントロールポイントの色を選択します。
グループ図形のコントロールポイントも表示	［ストレッチ］ボタンが有効になっている場合に、グループ図形の代表点にコントロールポイントを表示するときはチェックを付けます。
端点の選択で図形を伸縮する	端点のコントロールポイント（▲）を操作した場合、図形を伸縮させるときはチェックを付けます。
全ての図形を移動・複写の対象にする	選択した複数の図形や部品をすべて、移動および複写の対象とする場合はチェックを付けます。チェックが外されている場合は、選択した複数の図形や部品の任意のコントロールポイントが、移動および複写の対象となります。
ポイントを取得する最大部品数	コントロールポイントを表示する、最大の部品数を入力します。選択している部品数が設定した部品数を超えた場合、梱包領域のコントロールポイントが表示されます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。

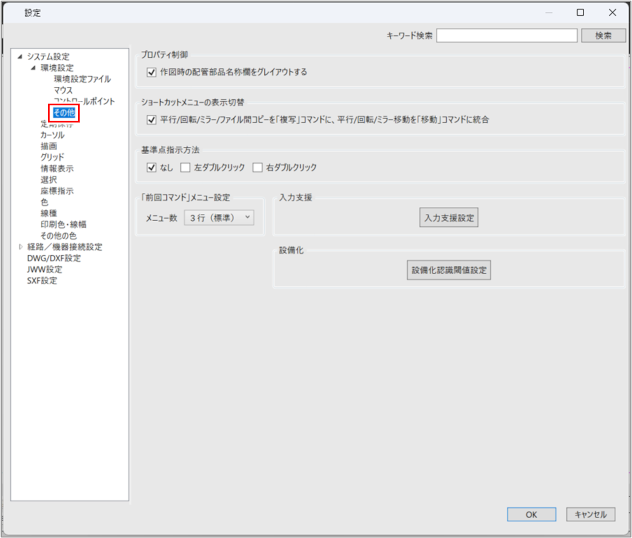

［その他］

項目	説明
キーワード検索	キーワードを入力して［検索］ボタンをクリックすると、関連する設定項目が画面左側のツリー図に表示されます。
プロパティ制御	作図時にプロパティに表示される配管部品名称欄をグレーアウトする場合はチェックを付けます。
ショートカットメニューの表示切替	ショートカットメニューの平行コピー、回転コピー、ミラーコピー、ファイル間コピーをまとめて［複写］とし、平行移動、回転移動、ミラー移動をまとめて［移動］のコマンドにする場合はチェックを付けます。
基準点指示方法	任意の位置を基準点（座標「0, 0」）に指定する方法にチェックを付けます。［なし］にチェックを付けた場合は、［Shift］キーを押しながら左クリックすることで、基準点を変更します。基準点について詳しくは、以下を参照してください。座標を入力して作図する
「前回コマンド」メニュー設定	ショートカットメニューに表示される、前回使用したメニューの履歴を何行表示するかを設定します（メニューの履歴はコマンドキャンセルの状態のときに表示されます）。
［入力支援設定］ボタン	［入力支援設定］ダイアログが表示され、図形単位、部品単位の接続点、選択方法を、キーボードから指定するための設定を行います。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。

入力支援の設定を確認／変更する場合入力支援の設定を確認／変更する場合

ツールバーの各コマンドは表示／非表示の切り替えや表示順序の変更、追加や削除ができます。コマンド名の表示／非表示や、サイズを切り替えることもできます。

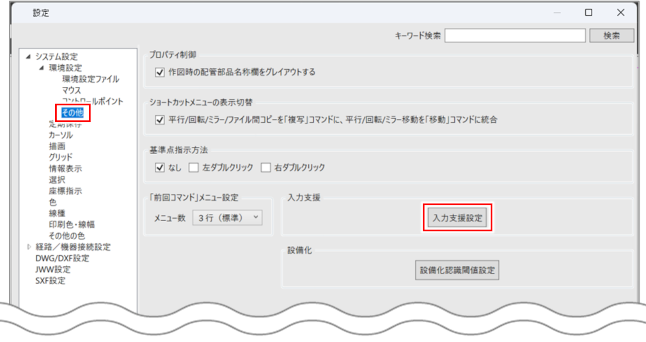

［その他］の［入力支援設定］ボタンをクリックします。

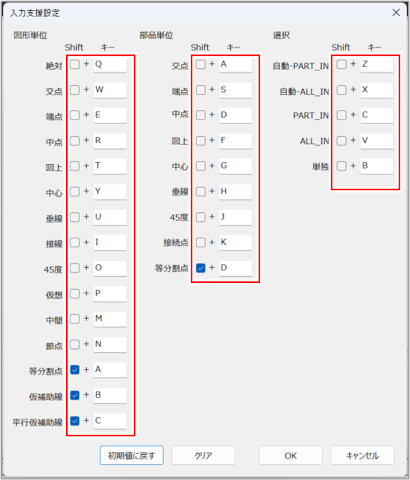

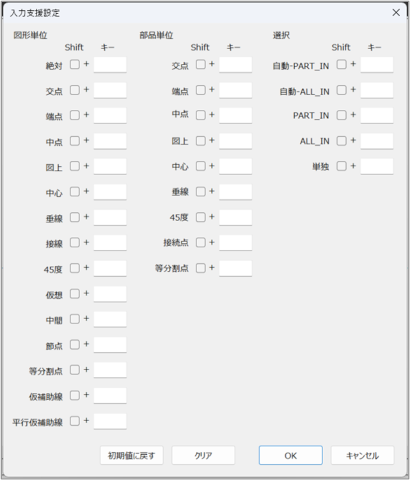

［入力支援設定］ダイアログが表示され、図形単位・部品単位の接続点と選択方法を、キーボードから指定するための設定ができます。

項目説明を見る項目説明を見る

項目

説明

図形単位

図形単位の選択に割り当てるキーを入力します。

部品単位

部品単位の選択に割り当てるキーを入力します。

選択

図形や部品の選択方法に対して割り当てるキーを入力します。

図形や部品の選択方法には、大きく分けてPART_IN、ALL_IN、単独があります。

［PART_IN］：マウスで始点と終点が対角線である2点を指定して作成される領域内に、図形や部品の一部でも含まれている場合に選択されます。
［ALL_IN］：マウスで始点と終点が対角線である2点を指定して作成される領域内に、図形や部品の全体が含まれている場合に選択されます。
［単独］：個々の図形や部品をクリックして選択します。マウスで対角線を指定して選択することはできません。

［初期値に戻す］ボタン

キーの割り当てを、デフォルト設定に戻す場合はクリックします。

［クリア］ボタン

すべての設定項目を空欄に戻します。

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。

任意のテキストボックスをクリックし、図形や部品の接続点と選択方法に割り当てるキーを押します。

割り当てるキーに［Shift］キーを含める場合はチェックボックスにチェックを付けます。

テキストボックスの文字が、押したキーの文字と置き換わります。

［OK］ボタンをクリックします。

設定が反映され、［入力支援設定］ダイアログが閉じます。

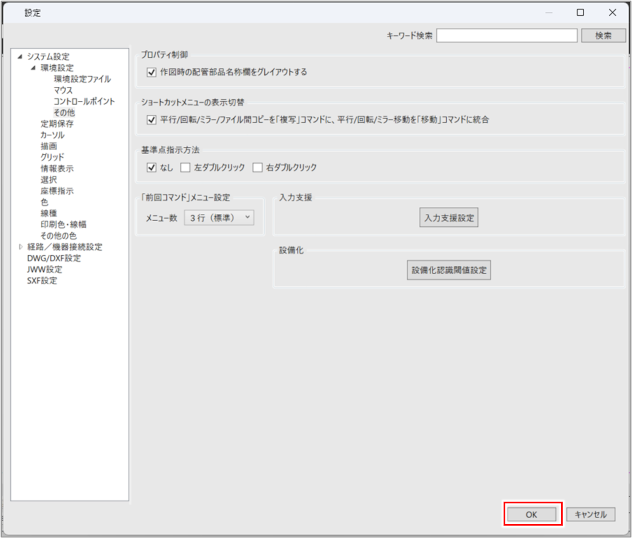

［OK］ボタンをクリックします。

［システム設定］のダイアログが閉じます。

設定内容を環境設定ファイルに書き出す

FILDER SiXの線幅や色など、リボンメニューやツールバーなどのユーザー設定を含む設定内容を「環境設定ファイル」として書き出します。

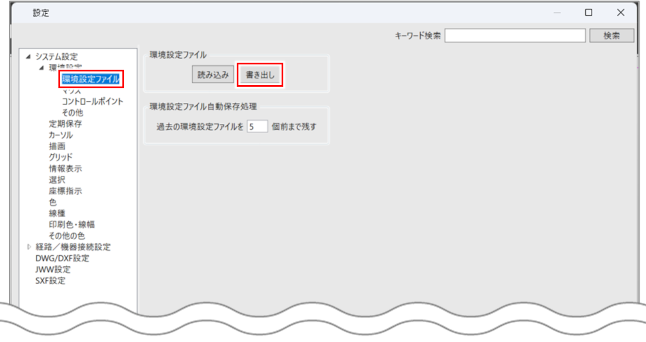

［環境設定ファイル］の［書き出し］ボタンをクリックします。

［名前を付けて保存］ダイアログが表示されます。

［ファイル名］に任意のファイル名称を入力し、［保存］ボタンをクリックします。

FILDER SiXの現在の設定が保存され、［名前を付けて保存］ダイアログが閉じます。

［OK］ボタンをクリックします。

［システム設定］のダイアログが閉じます。

環境設定ファイルを読み込む

過去に書き出したFILDER SiXの環境設定ファイルを読み込みます。このとき、読み込む環境設定の範囲を選択します。

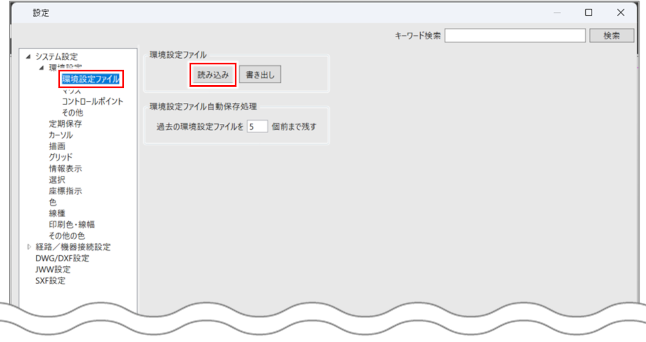

［環境設定ファイル］の［読み込み］ボタンをクリックします。

「読込む前に、現在の設定を書出しますか？」とメッセージが表示されますので、必要に応じて［はい］ボタンをクリックし、上記の「設定内容を環境設定ファイルに書き出す」操作を行ってください。

［FILDER SiX環境設定読込み］ダイアログが表示されます。

環境設定ファイルから読み込む環境設定の値の範囲を選択し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
環境設定の読み込みの範囲	環境設定ファイルから読み込む環境設定の値の範囲を選択します。［全て］：デフォルト登録した情報、環境設定、データ変換設定、ユーザー設定が反映されます。［ユーザー設定以外］：デフォルト登録した情報、環境設定、データ変換設定が反映されます。［リボン設定のみ］：リボン設定が反映されます。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。

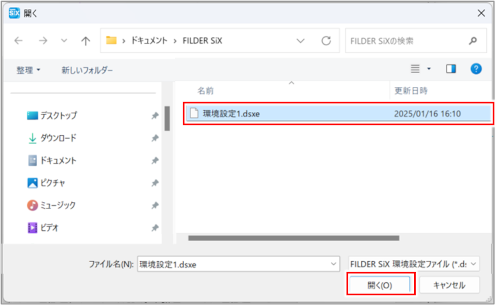

［開く］ダイアログが表示されます。

ファイルの一覧より読み込む環境設定ファイルを選択し、［開く］ボタンをクリックします。

環境設定ファイルが読み込まれ、［開く］ダイアログが閉じます。

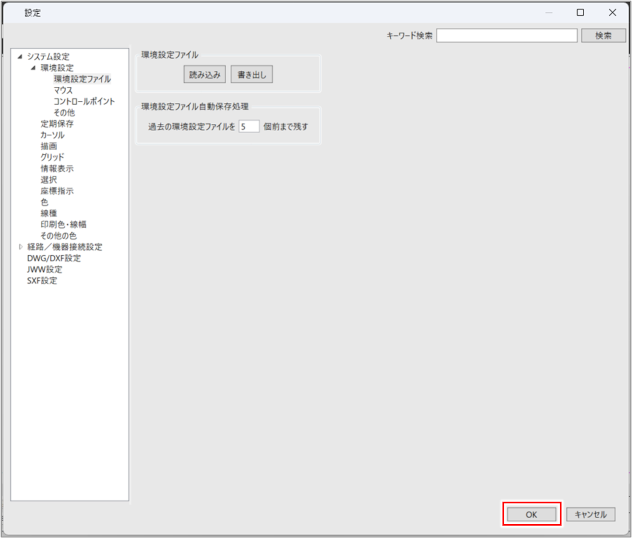

［OK］ボタンをクリックします。

［システム設定］のダイアログが閉じます。
