線や図形を伸縮する

線分などの基本図形の長さの変更や、配管・ダクト・電気・壁・梁・通り芯・寸法線などの部品の伸縮を行います。

コントロールポイントで伸縮する

以下では、線を例に説明します。線以外の基本図形や、配管などの部品の場合も、同様に操作します。

コマンドキャンセルの状態で伸縮する線をクリックします。

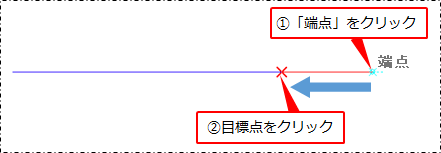

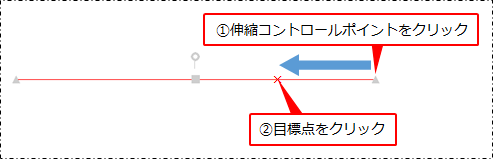

伸縮する端点の（伸縮コントロールポイント）をクリックし、伸縮先の目標点でクリックします。

目標点は座標入力でも指定できます。座標入力での指定方法について、詳しくは以下を参照してください。

座標入力で作図する

元の線と同じ角度で伸縮するには、［Ctrl］キーを押したまま目標点をクリックします。

線が伸縮します。

伸縮コマンドで伸縮する

以下では、線を例に説明します。線以外の基本図形や、配管などの部品の場合も、同様に操作します。

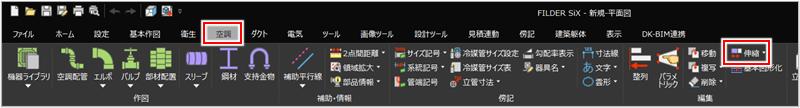

［伸縮］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

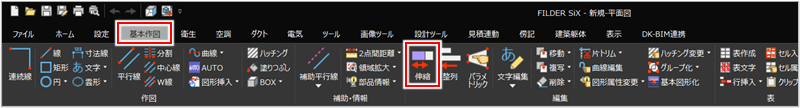

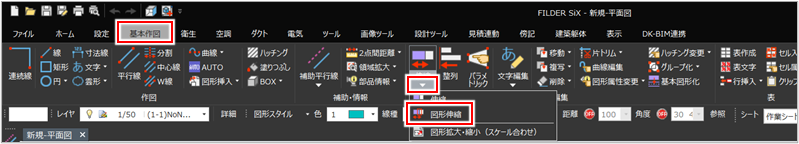

［基本作図］タブ＞［伸縮］

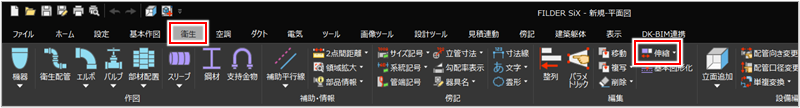

［衛生］タブ＞［伸縮］

［空調］タブ＞［伸縮］

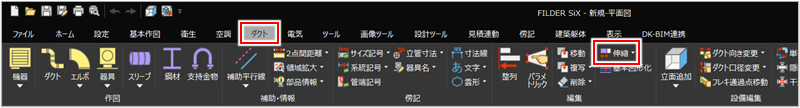

［ダクト］タブ＞［伸縮］

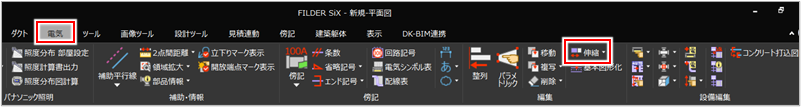

［電気］タブ＞［伸縮］

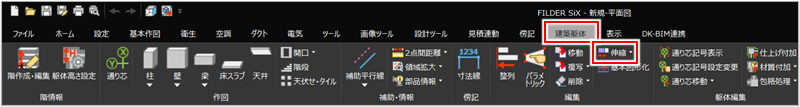

［建築躯体］タブ＞［伸縮］

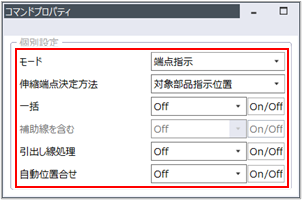

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で伸縮方法を設定します。

項目説明を見る項目説明を見る

項目	説明

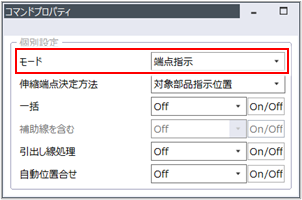

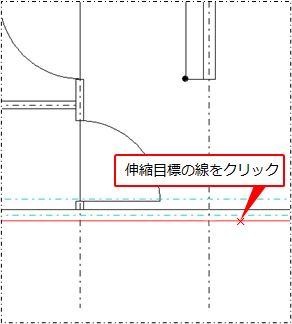

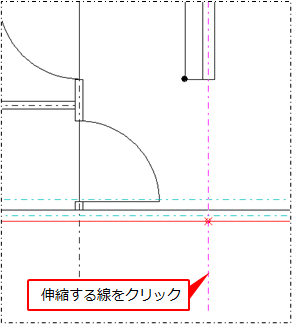

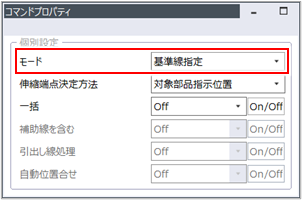

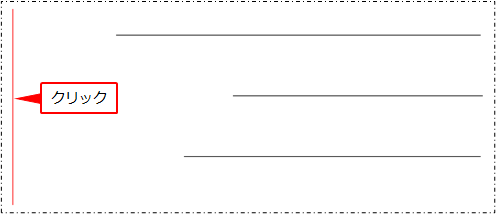

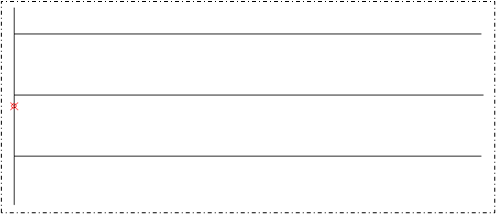

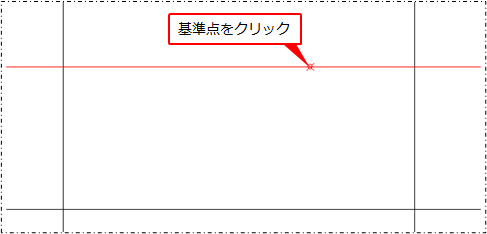

モード	線や図形の伸縮方法を選択します。［端点指示］：伸縮する側の端点を選択して伸縮します。［基準線指定］：伸縮する線に交差した別の線を基準線（境界線）に指定し、交点まで伸縮します。［切断］：指定した位置で線や配管・ダクトを切断します。［端点移動伸縮］：伸縮する側の端点を選択して任意の角度で伸縮します。

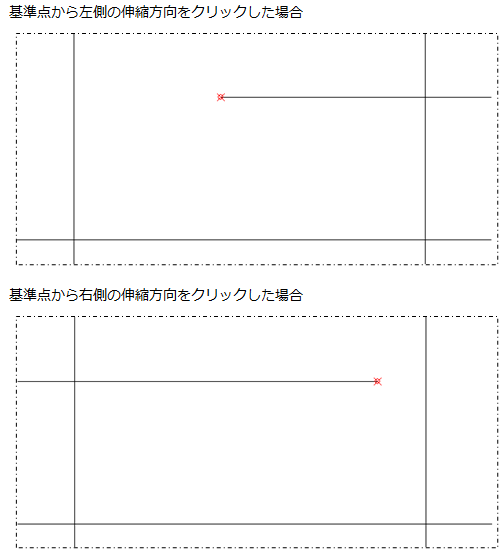

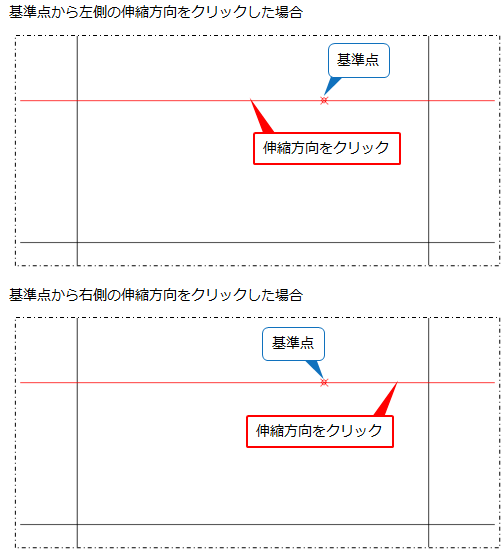

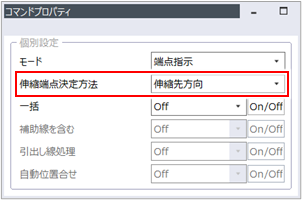

伸縮端点決定方法	伸縮する端点を選択します。［モード］で［切断］を選択している場合は、本項目を設定できません。［対象部品指示位置］：伸縮する側の端点を選択後、伸縮する位置を指定します。［伸縮先方向］：伸縮する線を選択後、伸縮する位置を指定します。指定した位置に近い端点が伸縮します。

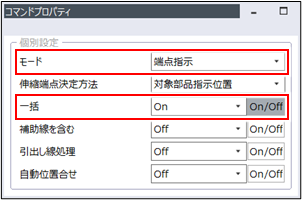

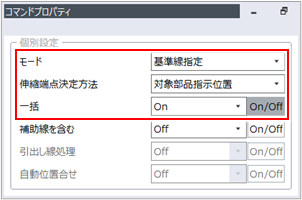

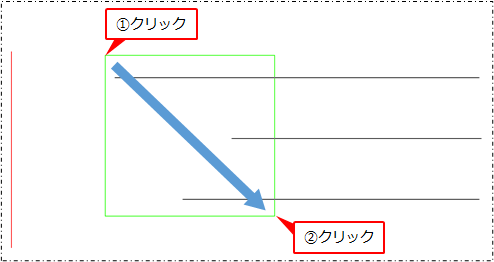

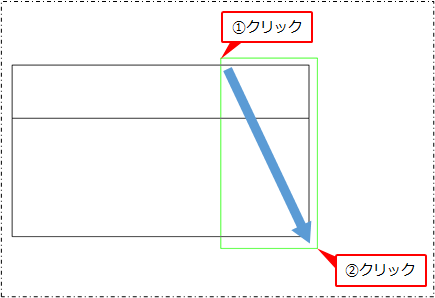

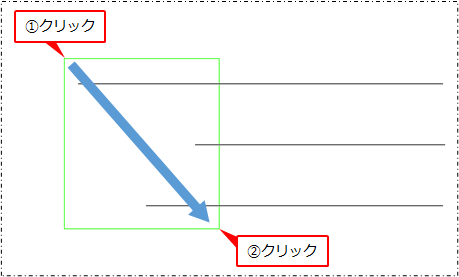

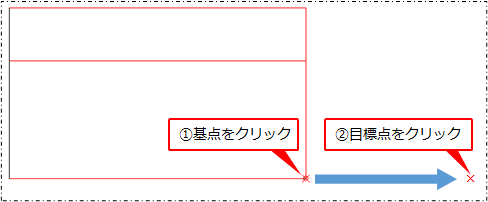

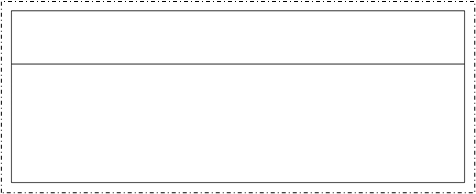

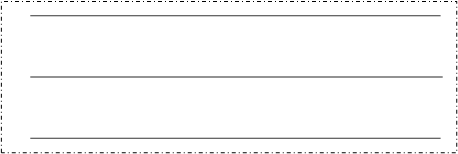

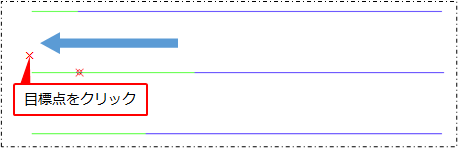

一括	複数の線を一括して伸縮する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。［モード］で［端点移動伸縮］を選択している場合は、本項目を設定できません。

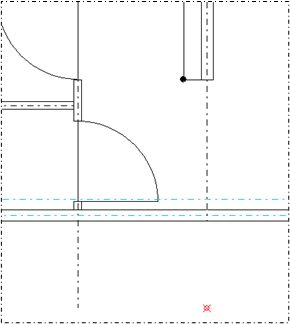

補助線を含む	伸縮する線と補助線を同時に伸縮する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。本項目は［一括］で［On］を選択している場合に設定できます。
引出し線処理	寸法値が付加されている場合に、引き出し線を指定した位置まで伸縮するときは、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。本項目は［モード］で［端点指示］を選択している場合に設定できます。
自動位置合せ	図形を伸縮する際、寸法値の配置位置を自動的に移動する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。本項目は［モード］で［端点指示］を選択している場合に設定できます。
