図形を部分的に伸縮する（パラメトリック）

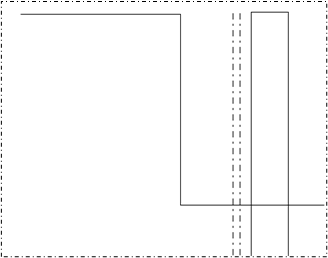

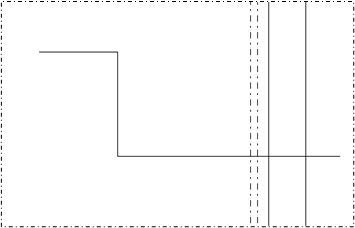

図形を部分的に伸縮して変形します。補助線や別の図形の位置まで伸縮する場合などに使用できます。

［パラメトリック］コマンド（）をクリックして実行します。

コマンドの実行方法

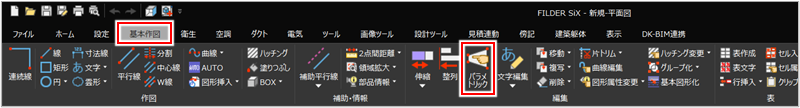

［基本作図］タブ＞［パラメトリック］

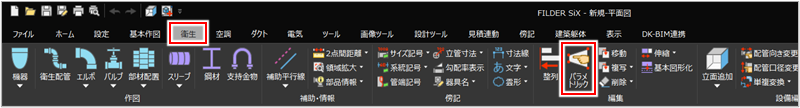

［衛生］タブ＞［パラメトリック］

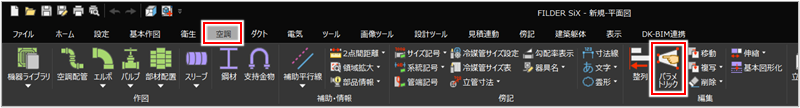

［空調］タブ＞［パラメトリック］

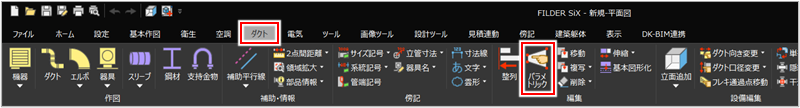

［ダクト］タブ＞［パラメトリック］

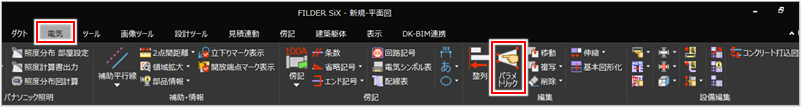

［電気］タブ＞［パラメトリック］

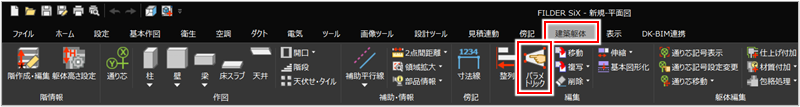

［建築躯体］タブ＞［パラメトリック］

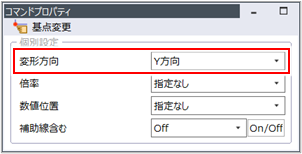

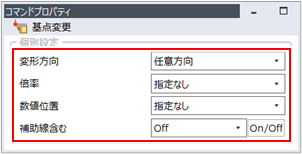

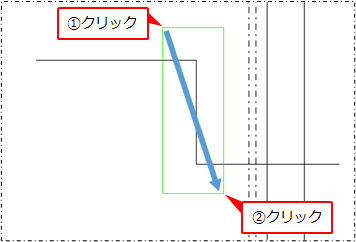

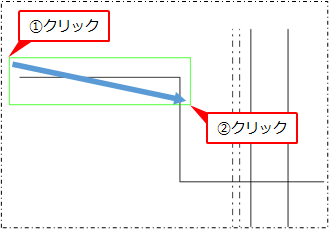

［コマンドプロパティ］が表示されます。

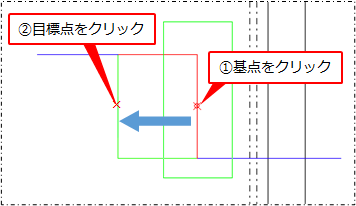

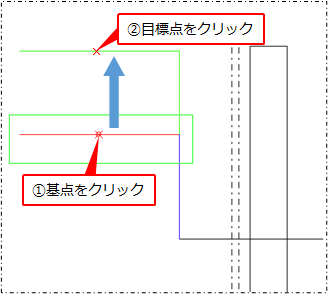

必要に応じて［コマンドプロパティ］で変形する基点を変更します。

項目	説明
変形方向	図形を変形する方向を選択します。［任意方向］：水平・垂直以外の任意の方向に図形を変形する場合に選択します。［X方向］：X軸（水平）方向に図形を変形する場合に選択します。［Y方向］：Y軸（垂直）方向に図形を変形する場合に選択します。［XY方向］：指定する目標点によって、X軸方向またはY軸方向に変形する場合に選択します。
倍率	拡大・縮小して変形する場合は、縦横サイズ（X、Y）の変形倍率を入力します。変形倍率を変更しない場合は、［指定なし］を選択します。
数値位置	基点を原点とする相対座標で、目標点の座標を指定する場合は、座標（X、Y）を入力します。座標を指定しない場合は、［指定なし］を選択します。
補助線含む	補助線を含めて図形を変形する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
