接続している部品と一緒に移動する（伸縮移動）
接続部品のある部品を移動する際、前後の部品との接続が切れないように、接続する部品を伸縮して移動します。
45°の経路や勾配のある経路に対しても伸縮移動できます。
移動する部品の状態に応じて、［コントロールポイント］または［伸縮移動］コマンドを使って移動します。
コントロールポイントを使って配管のルートを移動する

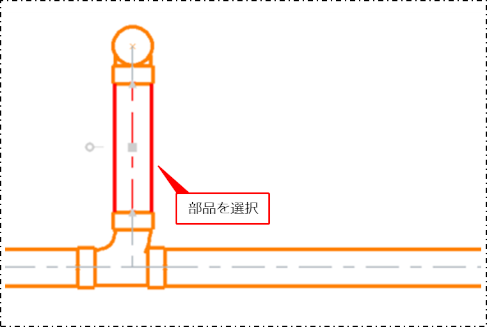

コマンドキャンセルの状態で伸縮移動する部品を選択します。
選択した部品のコントロールポイントが表示されます。

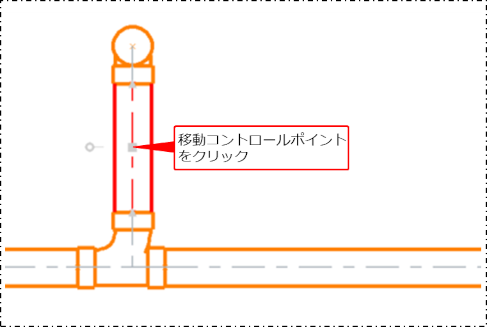

（移動コントロールポイント）をクリックします。

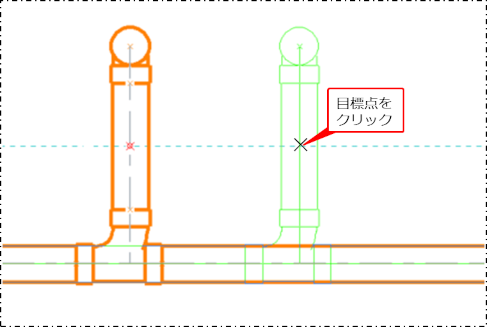

移動先の目標点をクリックします。
目標点は座標入力でも指定できます。座標入力での指定方法について、詳しくは以下を参照してください。

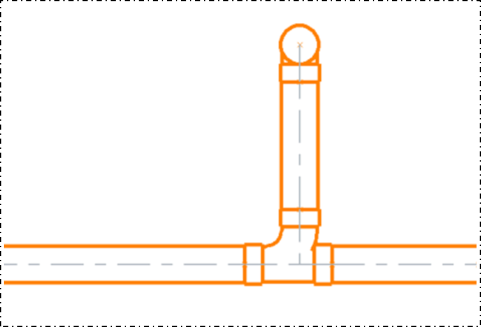

接続された部品も含めて移動します。
|
線分などの基本図形や、配管・ダクト・電気・壁・梁・通り芯・寸法線などの部品の長さを伸縮する方法について、詳しくは以下を参照してください。 |
伸縮移動コマンドを使って配管のルートを移動する
［伸縮移動］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |
［衛生］タブ＞［伸縮］プルダウンメニュー＞［伸縮移動］ ［空調］タブ＞［伸縮］プルダウンメニュー＞［伸縮移動］ ［ダクト］タブ＞［伸縮］プルダウンメニュー＞［伸縮移動］ ［電気］タブ＞［伸縮］プルダウンメニュー＞［伸縮移動］ ［建築躯体］タブ＞［伸縮］プルダウンメニュー＞［伸縮移動］ |

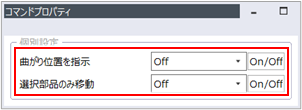

［コマンドプロパティ］が表示されます。
必要に応じて［コマンドプロパティ］の設定を変更します。
| 項目 | 説明 |
|
曲がり位置を指示 |
伸縮移動する部品の途中に曲がり位置を指定する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。 ［選択部品のみ移動］を［On］にした場合は、指定した曲がり位置から前後の部品を発生して伸縮移動します。 |
|
選択部品のみ移動 |
選択した部品のみを伸縮移動する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。 本項目を［On］にして伸縮移動した場合は、選択した部品の前後の部品は移動せずに、選択した部品と前後の部品をつなぐ直管や継手が発生します。 |

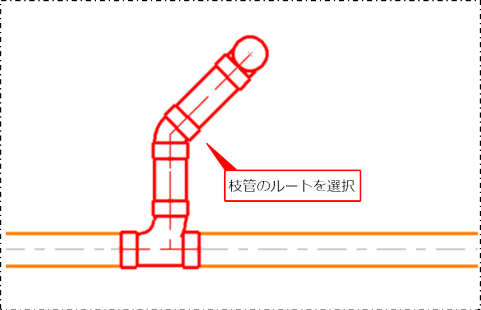

伸縮移動する部品を選択します。
ここでは、例として枝管のルートを移動します。
メインルートは選択しないでください。
右クリックまたは［Enter］キーを押し、確定します。

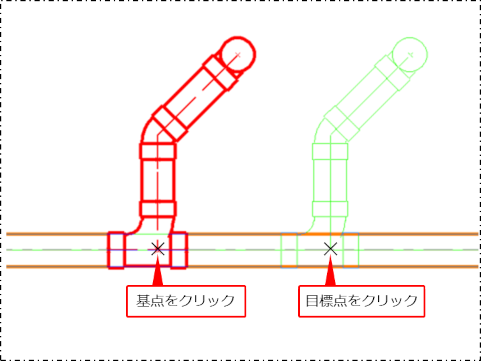

基点をクリックし、移動先の目標点をクリックします。
目標点は座標入力でも指定できます。座標入力での指定方法について、詳しくは以下を参照してください。

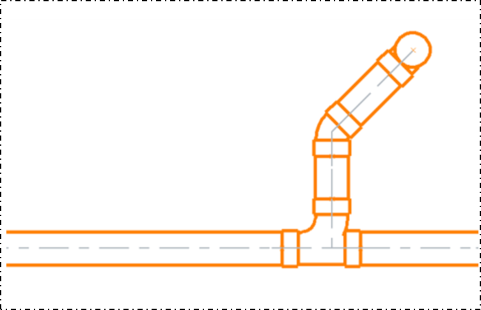

選択した部品が伸縮移動します。
