図形を移動する
選択した図形を任意の位置に移動します。
移動コマンドで移動する
図形を移動する図面上で［移動］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

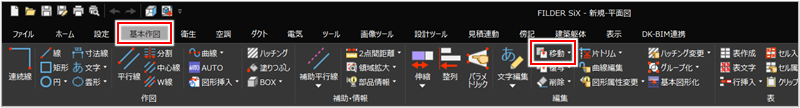

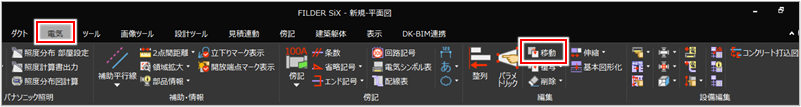

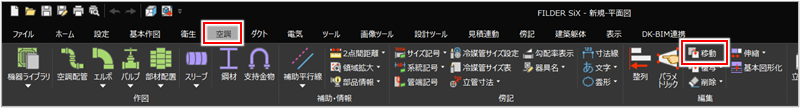

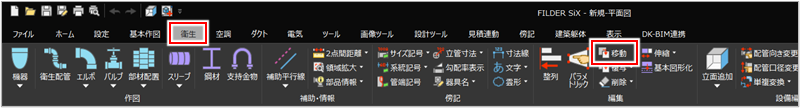

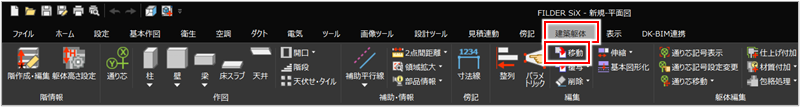

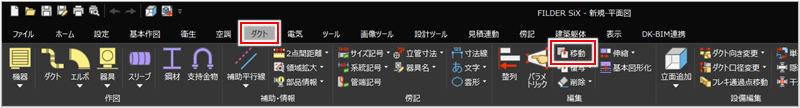

［基本作図］タブ＞［移動］ ［衛生］タブ＞［移動］ ［空調］タブ＞［移動］ ［ダクト］タブ＞［移動］ ［電気］タブ＞［移動］ ［建築躯体］タブ＞［移動］ |

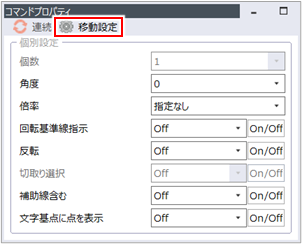

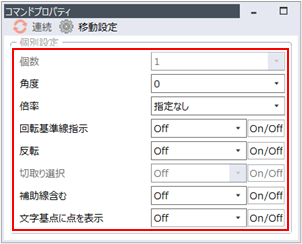

［コマンドプロパティ］が表示されます。
必要に応じて［コマンドプロパティ］の設定を変更します。
| 項目 | 説明 |
|
個数 |
図形の移動時は、本項目を設定できません。 |
|
角度 |
図形を回転して移動する場合は、角度を入力します。回転しない場合は、［指定なし］を選択します。 ［回転基準線指示］を［On］に設定した場合は、角度を指定できません。 |
|
倍率 |
図形サイズを拡大・縮小して移動する場合は、縦横サイズ（X、Y）の倍率を入力します。図形サイズを変更しない場合は、［指定なし］を選択します。
|
|
回転基準線指示 |
別の図形を基準線に指定して、その基準線と平行となるよう図形を回転して移動する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。 回転基準線指示について、詳しくは以下を参照してください。 |
|
反転 |
図形を反転する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。 図形の反転について、詳しくは以下を参照してください。 |
|
切取り選択 |
図形の移動時は、本項目を設定できません。 |
|
補助線含む |
図形と補助線を同時に移動する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。 |
|
文字基点に点を表示 |
文字列に基点を表示して移動する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。 文字移動について、詳しくは以下を参照してください。 |

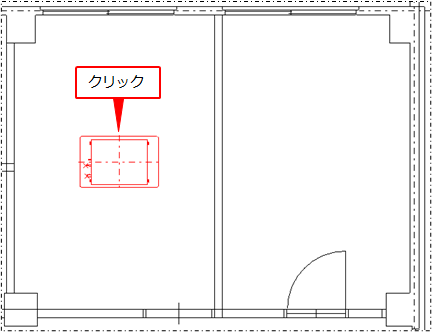

移動する図形をクリックまたは範囲選択します。
右クリックまたは［Enter］キーを押し、確定します。

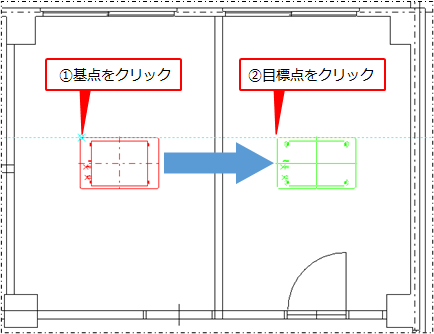

基点をクリックし、移動先の目標点をクリックします。
目標点は座標入力でも指定できます。座標入力での指定方法について、詳しくは以下を参照してください。
基点をクリック後、キーボードの［←］キーまたは［→］キーで図形の角度を変更して移動できます。

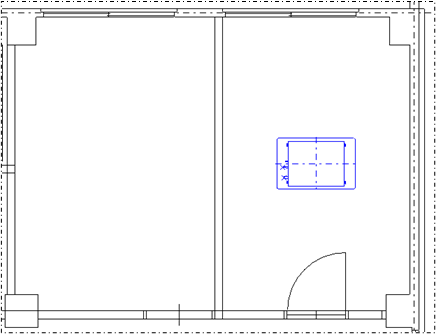

図形が移動します。
|
矢印キーでの回転角度は、［設定］タブの［環境設定］コマンドをクリックして実行し、［設定］ダイアログの［描画］で変更できます。詳しくは、以下を参照してください。 |
移動時にグループレイヤ・レイヤを変更する場合移動時にグループレイヤ・レイヤを変更する場合
［コマンドプロパティ］の［移動設定］をクリックします。

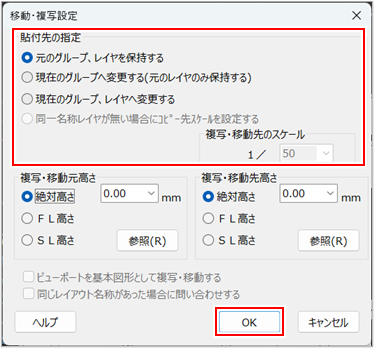

［移動・複写設定］ダイアログが表示されます。
［貼付先の指定］からグループレイヤ・レイヤの設定を選択し、［OK］ボタンをクリックします。
| 項目 | 説明 | ||
|
元のグループ、レイヤを保持する |
グループレイヤ・レイヤは変更しません。 移動前のグループレイヤ番号・レイヤ名称を保持した状態で移動します。
|
||
|
現在のグループへ変更する（元のレイヤのみ保持する） |
レイヤ名称を保持した状態で、グループのみカレントグループに変更します。スケールは元のスケールを保持します。 移動先のグループ内に同一名称で異なるスケールのレイヤ名称がある場合は、レイヤ名称の後ろにスケールを付加した名称になります。 |
||
|
現在のグループ、レイヤへ変更する |
カレントグループ・カレントレイヤに変更します。 移動前のレイヤのスケールとカレントレイヤのスケールが異なる場合は、図形の大きさが変わります。 |
||
|
同一名称レイヤが無い場合にコピー先スケールを設定する |
別図面へ移動する場合にのみ選択が可能です。同一図面内で移動する場合には設定できません。詳しくは、以下を参照してください。 |
||
|
複写・移動先のスケール |
移動元・移動先の高さを設定する場合移動元・移動先の高さを設定する場合
［コマンドプロパティ］の［移動設定］をクリックします。

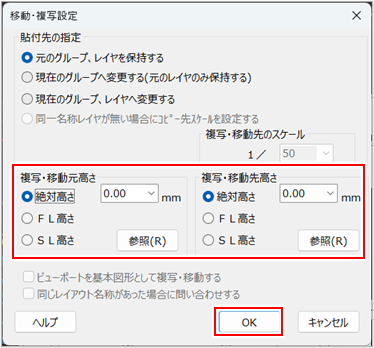

［移動・複写設定］ダイアログが表示されます。
移動元・移動先図面の高さを選択し、［OK］ボタンをクリックします。
| 項目 | 説明 |
|
複写・移動元高さ |
高さの基準位置を設定します。
|
|
複写・移動先高さ |
高さの基準位置を設定します。
|
|
以下の方法でも移動コマンドを実行できます。
|
（移動）をクリックします。
（移動）をクリックします。コントロールポイントで移動する

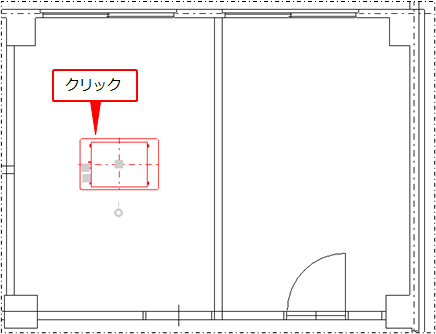

コマンドキャンセルの状態で移動する図形をクリックします。
|
図形と一緒に補助線も移動できます。図形を選択後、補助線を選択して表示されるメッセージで［はい］ボタンをクリックします。
|
選択した図形のコントロールポイントが表示されます。
図形に表示された

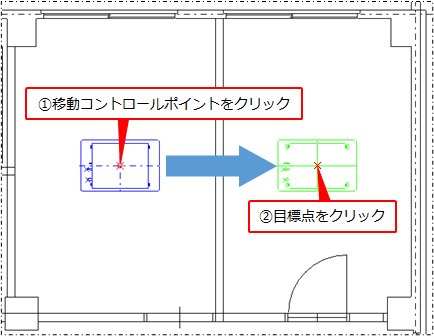

（移動コントロールポイント）をクリックし、移動先の目標点をクリックします。
- 移動コントロールポイントが基点となります。
- 目標点は座標入力でも指定できます。座標入力での指定方法について、詳しくは以下を参照してください。
|
2つ以上の図形を選択した場合は、複数選択した図形の中央に |

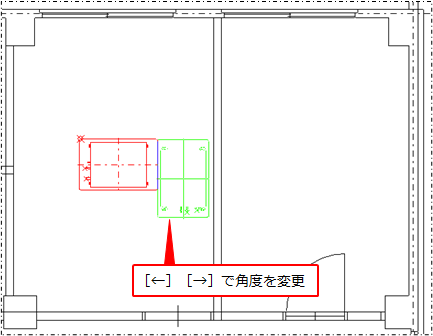

のような異なる色の移動コントロールポイントが表示されます。複数選択した図形全体を移動するには、この異なる色の移動コントロールポイントをクリックして目標点をクリックします。 （移動コントロールポイント）をクリック後、キーボードの［←］キーまたは［→］キーで図形の角度を変更して移動できます。
図形が移動します。
|
矢印キーでの回転角度は、［設定］タブの［環境設定］コマンドをクリックして実行し、［設定］ダイアログの［描画］で変更できます。詳しくは、以下を参照してください。 |
