図形やデータをコピーする（複写）

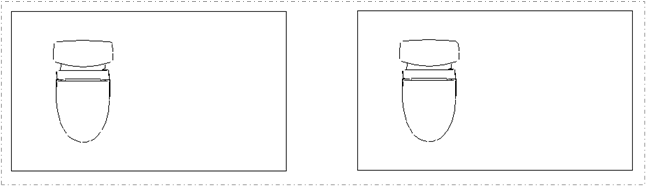

選択した図形を任意の位置に複写します。複写先のレイヤ・グループなどを設定して、別の図面ファイルに複写することもできます。

また、デュアルディスプレイでの作業がしやすいように、FILDER SiXを複数起動して画面間で複写することや、図面をMicrosoft WordやExcelなどに画像データとして貼り付けることも可能です。

図形をコピーして別のファイルに配置する

図形をコピーして別画面のファイルに配置する

図面上のデータを別のアプリケーションに貼り付ける

複写コマンドで複写する

図形を複写する図面上で［複写］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

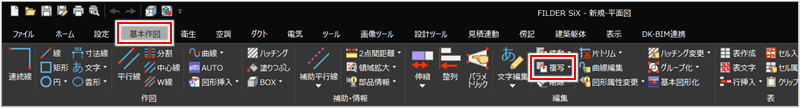

［基本作図］タブ＞［複写］

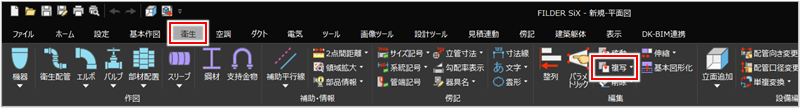

［衛生］タブ＞［複写］

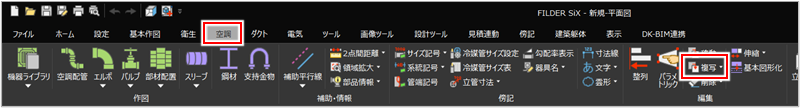

［空調］タブ＞［複写］

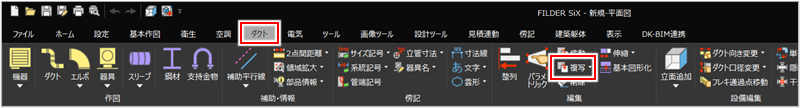

［ダクト］タブ＞［複写］

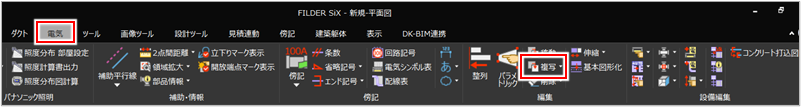

［電気］タブ＞［複写］

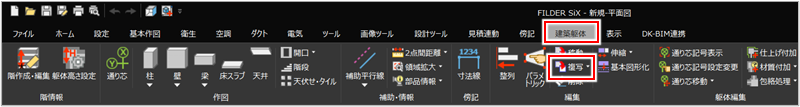

［建築躯体］タブ＞［複写］

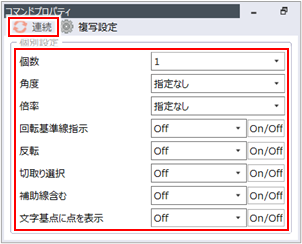

［コマンドプロパティ］が表示されます。

必要に応じて［コマンドプロパティ］の設定を変更します。

項目説明を見る項目説明を見る

項目	説明
連続	図形の複写後にクリックすると、同じ図形を連続して複写できます。
個数	複写する個数を入力します。複写した図形は平行に等間隔で配置されます。

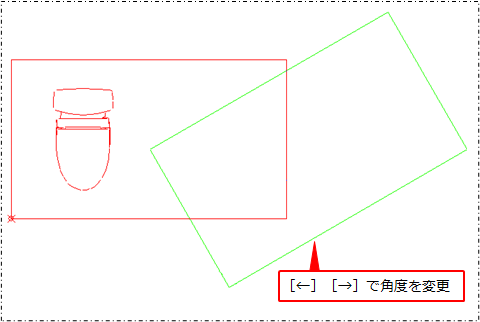

角度	図形を回転して複写する場合は、角度を入力します。回転しない場合は、［指定なし］を選択します。［回転基準線指示］を［On］に設定した場合は、角度を指定できません。

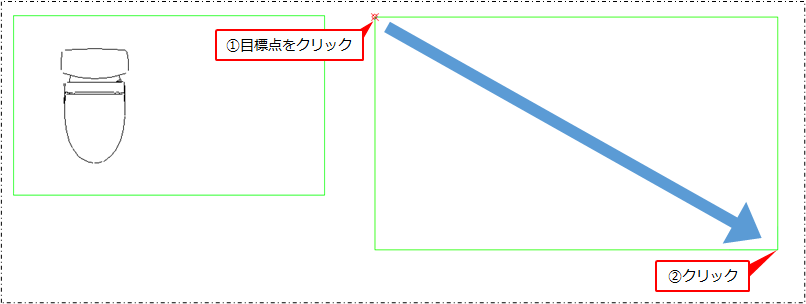

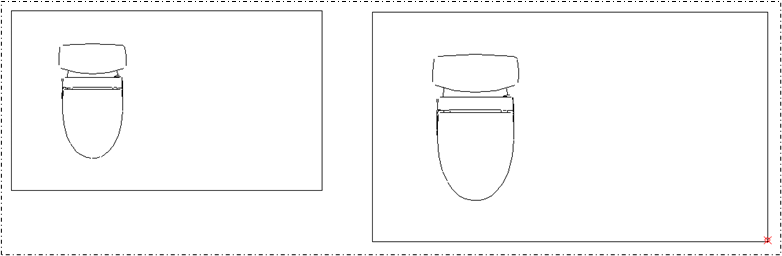

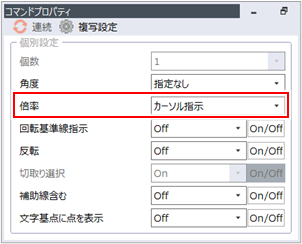

倍率	図形サイズを拡大・縮小して複写する場合は、縦横サイズ（X、Y）の倍率を入力します。図形サイズを変更しない場合は、［指定なし］を選択します。［カーソル指示］：マウスを使って図形サイズを指定する場合に選択します。［図の大きさを変更しない］：以下の場合に選択すると、図形サイズを保持したまま複写します。別の図面に複写するときは使用できません。異なる作図スケールのレイヤに図形を複写する際、［複写設定］をクリックして表示される［移動・複写設定］ダイアログで［現在のグループ、レイヤへ変更する］を選択した場合異なる作図スケールのシートに図形を複写する場合
回転基準線指示	別の図形を基準線に指定して、その基準線と平行となるよう図形を回転して複写する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。回転基準線指示について、詳しくは以下を参照してください。移動コマンドで回転する
反転	図形を反転する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。図形の反転について、詳しくは以下を参照してください。図形を反転する

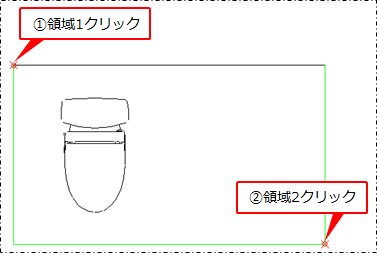

切取り選択	図形の一部を選択して複写する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
補助線含む	図形と補助線を同時に複写する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
文字基点に点を表示	文字列に基点を表示して複写する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。
