配管の部材を配置・接続する

［エルボ］［ティーズ］［レデューサ］［フランジ］［バルブ］［電動弁］コマンドでは、作図済みの配管に部材を簡単に挿入・接続できます。

部材の一覧から検索して配置する場合や、単品で配置したい場合は、［部材配置］コマンドを使用します。詳しくは、以下を参照してください。

一覧から検索して部材を配置する

衛生・空調・ダクトに関わらず、登録されている部品や機器を呼び出して配置する場合は、［テンプレート配置］コマンドを使用します。テンプレート配置について、詳しくは以下を参照してください。

登録されている機器を呼び出して配置する（テンプレート配置）

エルボを配置・接続する

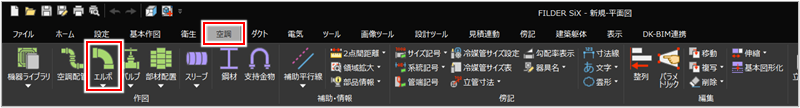

［エルボ］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

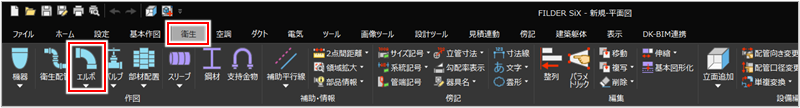

［衛生］タブ＞［エルボ］

［空調］タブ＞［エルボ］

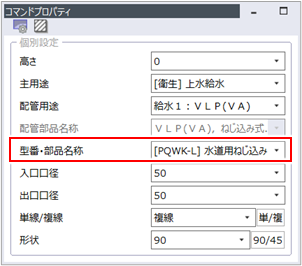

［コマンドプロパティ］が表示されます。

［型番・部品名称］から配置するエルボを選択します。

選択した［配管用途］の継手として登録されている部品の一覧が表示されます。

作図済みの直管に接続して配置する場合は、［高さ］［入口口径］［出口口径］は配管の接続点をクリックすることで自動的に設定されます。［出口口径］は手動で設定することもできます。

項目説明を見る項目説明を見る

項目	説明
（配管設定）	［配管設定］ダイアログで配管設定を変更する場合にクリックします。［配管設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［配管設定］ダイアログの設定
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ	配置する高さを入力します。
主用途	配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管用途	配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管部品名称	配管部品の種類を選択します。本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。
型番・部品名称	継手の部品名を選択します。［配管設定］ダイアログの［継手マスター］タブにエルボが登録されていない場合は、本項目で［その他継手］を選択し、プルダウンメニューに表示されたエルボを選択して配置します。継手マスターについて、詳しくは以下を参照してください。［継手マスター］タブ
入口口径	入口点の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
出口口径	出口点の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
単線／複線	作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。
形状	作図する形状を90°または45°から選択します。［90/45］ボタンをクリックすると、単線と複線が交互に切り替わります。

直管の接続点をクリックします。

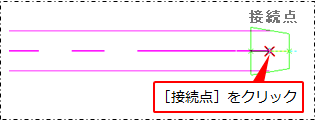

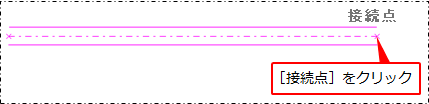

直管にマウスを近づけて［接続点］と表示されるポイントでクリックします。

マウスで配置する向きを決定します。

上向きエルボを配置する場合

直管方向にカーソルを移動し、上向きエルボが仮表示されるポイントでクリックします。

下向きエルボを配置する場合

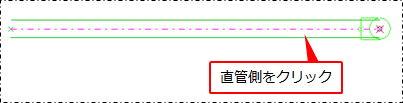

直管の延長線上でクリックします。

エルボが配置されます。

上向きエルボの場合

下向きエルボの場合

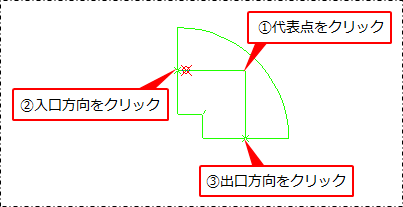

エルボを単独で配置する場合エルボを単独で配置する場合

代表点をクリックし、入口方向・出口方向をクリックします。

エルボが配置されます。

バルブを配置・接続する

［バルブ］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

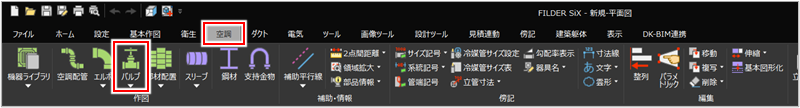

［衛生］タブ＞［バルブ］

［空調］タブ＞［バルブ］

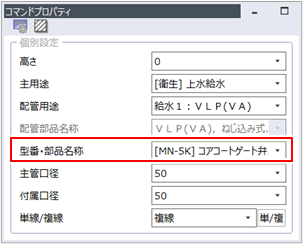

［コマンドプロパティ］が表示されます。

［型番・部品名称］から配置するバルブを選択します。

［型番・部品名称］には、選択した［配管用途］の継手として登録されている部品の一覧が表示されます。

項目説明を見る項目説明を見る

項目	説明
（配管設定）	［配管設定］ダイアログで配管設定を変更する場合にクリックします。［配管設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［配管設定］ダイアログの設定
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ	配置する高さを入力します。
主用途	配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管用途	配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管部品名称	配管部品の種類を選択します。本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。
型番・部品名称	継手の部品名を選択します。［配管設定］ダイアログの［継手マスター］タブにバルブが登録されていない場合は、本項目で［その他継手］を選択し、プルダウンメニューに表示されたバルブを選択して配置します。継手マスターについて、詳しくは以下を参照してください。［継手マスター］タブ
主管口径	主管の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
付属口径	付属の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
単線／複線	作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。

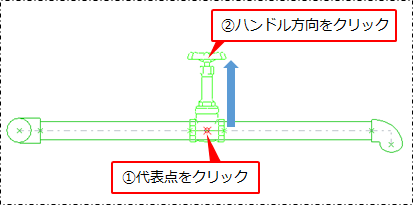

バルブを挿入する配管上の代表点、または配管の［接続点］をクリックし、ハンドル方向をクリックします。

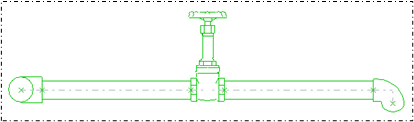

バルブが配置されます。

バルブを単独で配置する場合バルブを単独で配置する場合

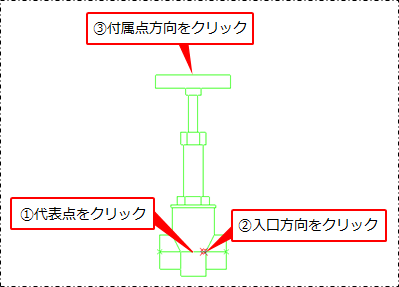

代表点をクリックし、入口方向・付属点方向（ハンドルの向き）をクリックします。

バルブが作成されます。

電動弁を配置・接続する

［電動弁］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

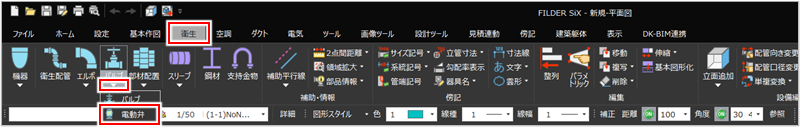

［衛生］タブ＞［バルブ］プルダウンメニュー＞［電動弁］

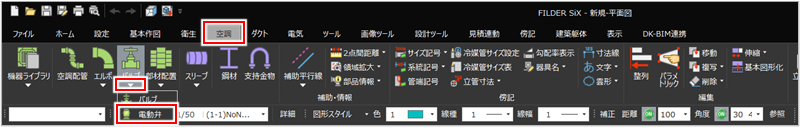

［空調］タブ＞［バルブ］プルダウンメニュー＞［電動弁］

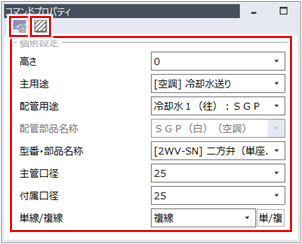

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で配置方法を設定します。

［高さ］［主管口径］は接続部品の接続点をクリックすることで自動的に設定されます。［付属口径］は入力が必要です。

項目説明を見る項目説明を見る

項目	説明
（配管設定）	［配管設定］ダイアログで配管設定を変更する場合にクリックします。［配管設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［配管設定］ダイアログの設定
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ	配置する高さを入力します。
主用途	配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管用途	配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管部品名称	配管部品の種類を選択します。本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。
型番・部品名称	継手の部品名を選択します。［配管設定］ダイアログの［継手マスター］タブに電動弁が登録されていない場合は、本項目で［その他継手］を選択し、プルダウンメニューに表示された電動弁を選択して配置します。継手マスターについて、詳しくは以下を参照してください。［継手マスター］タブ
主管口径	主管の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
付属口径	付属の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
単線／複線	作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。

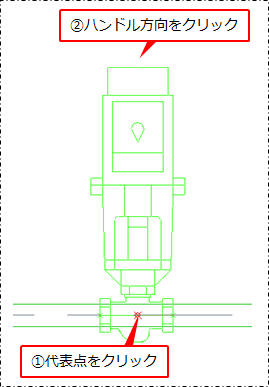

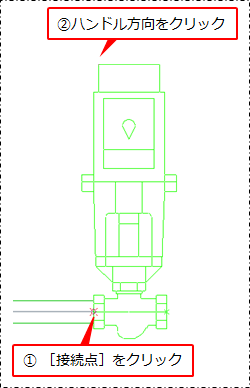

バルブを挿入する配管上の代表点、または配管の［接続点］をクリックし、ハンドル方向をクリックします。

確認ダイアログが表示されます。

［はい］または［いいえ］ボタンをクリックします。

電動弁を逆向きに配置する場合は［いいえ］ボタンをクリックします。

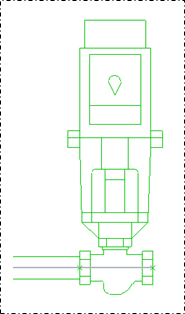

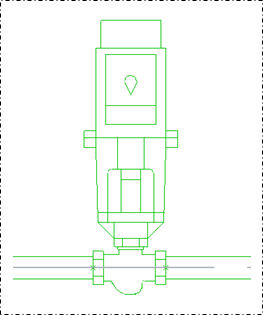

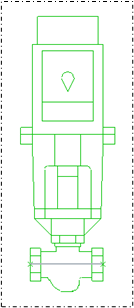

電動弁が配置されます。

電動弁を単独で配置する場合電動弁を単独で配置する場合

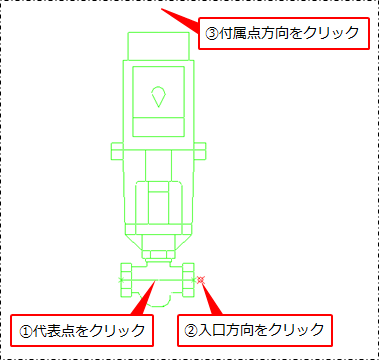

代表点をクリックし、入口方向・付属点方向（ハンドルの向き）をクリックします。

確認ダイアログが表示されます。

［はい］または［いいえ］ボタンをクリックします。

電動弁を逆向きに配置する場合は、［いいえ］ボタンをクリックします。

電動弁が配置されます。

レデューサ（ソケット）を配置・接続する

［レデューサ］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

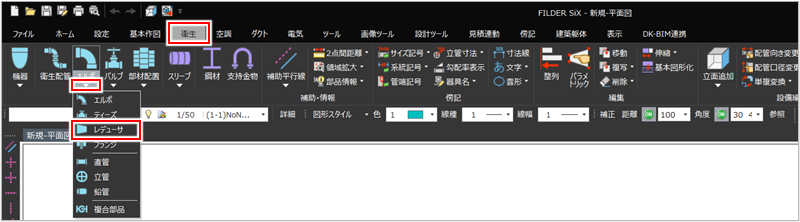

［衛生］タブ＞［エルボ］プルダウンメニュー＞［レデューサ］

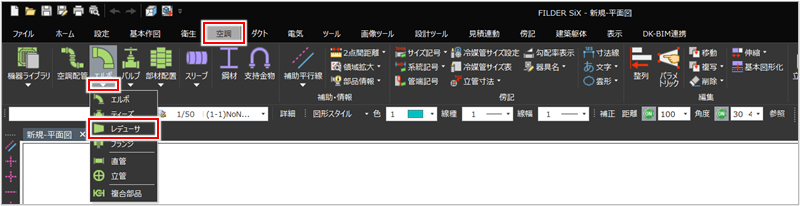

［空調］タブ＞［エルボ］プルダウンメニュー＞［レデューサ］

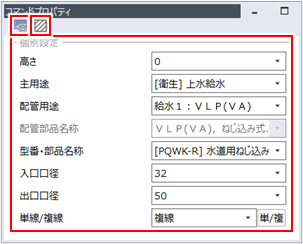

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で配置方法を設定します。

［高さ］［入口口径］は接続部品の接続点をクリックすることで自動的に設定されます。［出口口径］は入力が必要です。

項目説明を見る項目説明を見る

項目	説明
（配管設定）	［配管設定］ダイアログで配管設定を変更する場合にクリックします。［配管設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［配管設定］ダイアログの設定
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ	配置する高さを入力します。
主用途	配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管用途	配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管部品名称	配管部品の種類を選択します。本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。
型番・部品名称	継手の部品名を選択します。［配管設定］ダイアログの［継手マスター］タブにレデューサが登録されていない場合は、本項目で［その他継手］を選択し、プルダウンメニューに表示されたレデューサ（ソケット）を選択して配置します。継手マスターについて、詳しくは以下を参照してください。［継手マスター］タブ
入口口径	入口点の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
出口口径	出口点の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
単線／複線	作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。

レデューサ（ソケット）を挿入する配管上の代表点、または配管の［接続点］をクリックします。

レデューサ（ソケット）が配置されます。

レデューサ（ソケット）を単独で配置する場合レデューサ（ソケット）を単独で配置する場合

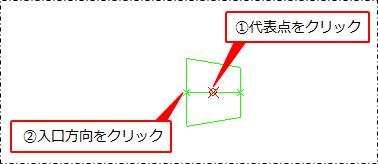

代表点をクリックし、入口方向をクリックします。

レデューサ（ソケット）が配置されます。

フランジを配置・接続する

［フランジ］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［衛生］タブ＞［エルボ］プルダウンメニュー＞［フランジ］

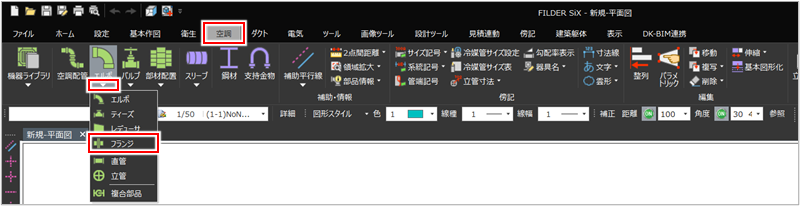

［空調］タブ＞［エルボ］プルダウンメニュー＞［フランジ］

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で配置方法を設定します。

［高さ］［口径］は接続部品の接続点をクリックすることで自動的に設定されます。

項目説明を見る項目説明を見る

項目	説明
（配管設定）	［配管設定］ダイアログで配管設定を変更する場合にクリックします。［配管設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［配管設定］ダイアログの設定
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ	配置する高さを入力します。
主用途	配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管用途	配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管部品名称	配管部品の種類を選択します。本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。
型番・部品名称	継手の部品名を選択します。［配管設定］ダイアログの［継手マスター］タブにフランジが登録されていない場合は、本項目で［その他継手］を選択し、プルダウンメニューに表示されたフランジを選択して配置します。継手マスターについて、詳しくは以下を参照してください。［継手マスター］タブ

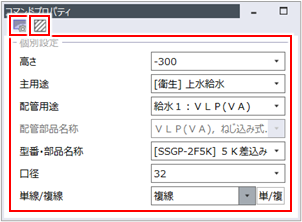

口径	口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
単線／複線	作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。

フランジを挿入する配管上の代表点、または配管の［接続点］をクリックします。

フランジが配置されます。

フランジを単独で配置する場合フランジを単独で配置する場合

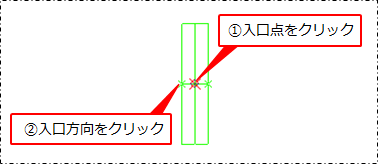

入口点をクリックし、入口方向をクリックします。

フランジが配置されます。

ティーズを配置・接続する

［ティーズ］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

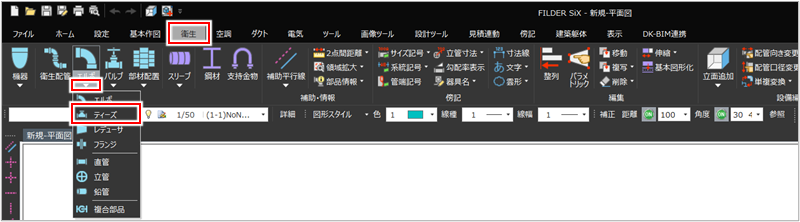

［衛生］タブ＞［エルボ］プルダウンメニュー＞［ティーズ］

［空調］タブ＞［エルボ］プルダウンメニュー＞［ティーズ］

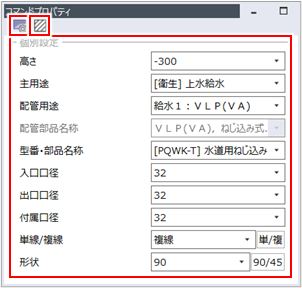

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で配置方法を設定します。

［高さ］［入口口径］［出口口径］は接続部品の接続点をクリックすることで自動的に設定されます。

項目説明を見る項目説明を見る

項目	説明
（配管設定）	［配管設定］ダイアログで配管設定を変更する場合にクリックします。［配管設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［配管設定］ダイアログの設定
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ	配置する高さを入力します。
主用途	配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管用途	配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管部品名称	配管部品の種類を選択します。本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。
型番・部品名称	継手の部品名を選択します。［配管設定］ダイアログの［継手マスター］タブにティーズが登録されていない場合は、本項目で［その他継手］を選択し、プルダウンメニューに表示されたティーズを選択して配置します。継手マスターについて、詳しくは以下を参照してください。［継手マスター］タブ
入口口径	入口点の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
出口口径	出口点の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
付属口径	付属（枝部）の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
単線／複線	作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。
形状	作図する形状を90度または45度から選択します。［90/45］ボタンをクリックすると、単線と複線が交互に切り替わります。

ティーズを挿入する配管上の代表点、または配管の［接続点］をクリックします。

付属（枝）方向をクリックします。

ティーズが配置されます。

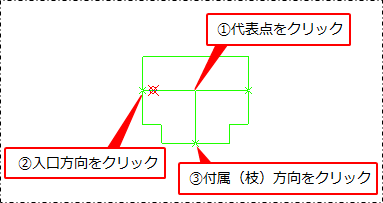

ティーズを単独で配置する場合ティーズを単独で配置する場合

代表点をクリックし、入口方向・付属（枝）方向をクリックします。

ティーズが配置されます。

直管を配置する

［直管］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

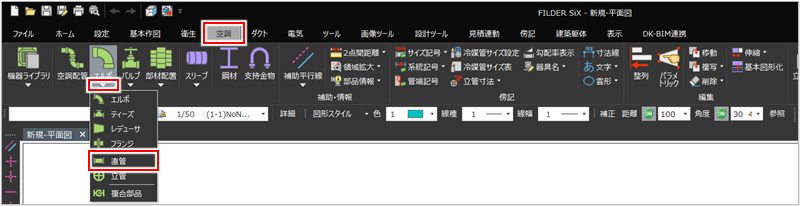

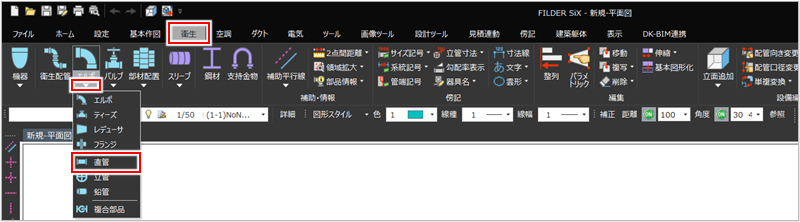

［衛生］タブ＞［エルボ］プルダウンメニュー＞［直管］

［空調］タブ＞［エルボ］プルダウンメニュー＞［直管］

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で配置方法を設定します。

項目説明を見る項目説明を見る

項目	説明
（配管設定）	［配管設定］ダイアログで配管設定を変更する場合にクリックします。［配管設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［配管設定］ダイアログの設定
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ	配置する高さを入力します。
主用途	配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管用途	配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管部品名称	配管部品の種類を選択します。本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。
口径	口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
単線／複線	作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。

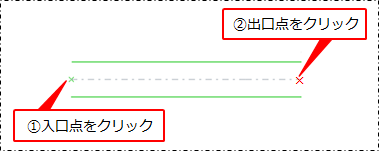

入口点・出口点をクリックします。

直管が配置されます。

立管を配置する

［立管］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

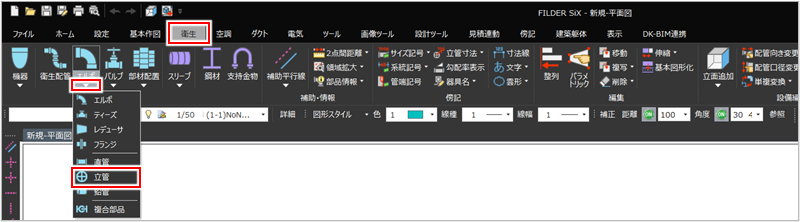

［衛生］タブ＞［エルボ］プルダウンメニュー＞［立管］

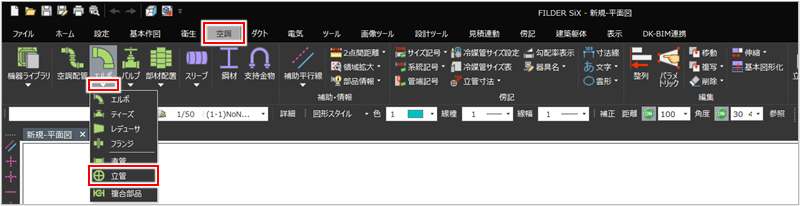

［空調］タブ＞［エルボ］プルダウンメニュー＞［立管］

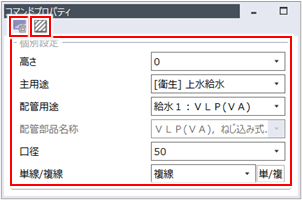

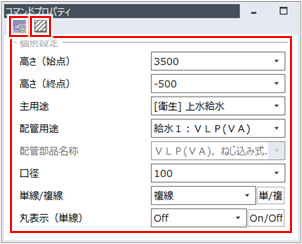

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で配置方法を設定します。

項目説明を見る項目説明を見る

項目	説明
（配管設定）	［配管設定］ダイアログで配管設定を変更する場合にクリックします。［配管設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［配管設定］ダイアログの設定
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ（始点）	立管の始点の高さを入力します。
高さ（終点）	立管の終点の高さを入力します。
主用途	配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管用途	配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管部品名称	配管部品の種類を選択します。本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。
口径	口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
単線／複線	作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。
丸表示（単線）	単線で作図する際、丸表示を表示する場合は、［On］を選択します。［On/Off］ボタンをクリックすると、［On］と［Off］が交互に切り替わります。

立管の配置位置でクリックします。

立管が配置されます。

立管の作図方法について、詳しくは以下を参照してください。

立管を作図する

鉛管を配置する

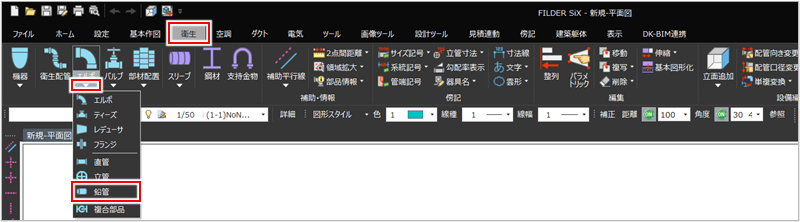

［衛生］タブの［エルボ］プルダウンメニューから［鉛管］（）をクリックして選択します。

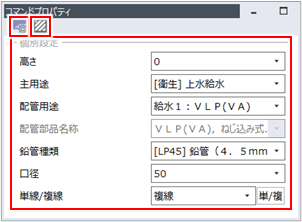

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で配置方法を設定します。

項目説明を見る項目説明を見る

項目	説明
（配管設定）	［配管設定］ダイアログで配管設定を変更する場合にクリックします。［配管設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［配管設定］ダイアログの設定
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ	配置する高さを入力します。
主用途	配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管用途	配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管部品名称	配管部品の種類を選択します。本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。
鉛管種類	鉛管の種類を選択します。
口径	口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
単線／複線	作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。

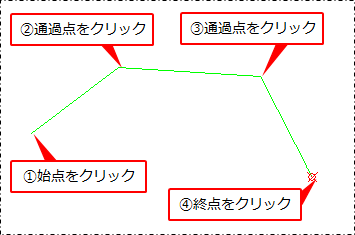

始点・通過点・終点をクリックします。

鉛管が配置されます。

複合部品（BSCシンボル）を配置する

複合部品は簡易作図専用のコマンドで、直管の途中に高さ違いなどの複合部品を配置します。簡易作図では配管の高さを意識せずに作図しますが、継手などが発生する場合は、高さ違いを表す部品を配置できます。
複合部品を使用して簡易作図を行うには、［配管設定］ダイアログの［単線／複線］タブで［簡易作図を行う］にチェックを付けます。詳しくは、以下を参照してください。

［単線／複線］タブ

［複合部品］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

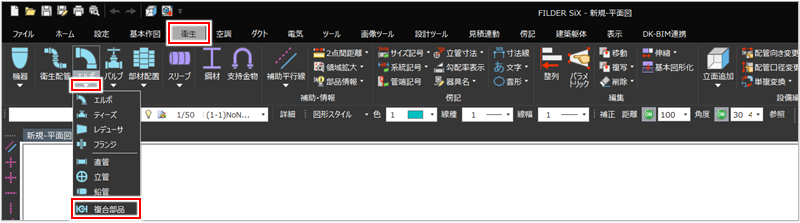

［衛生］タブ＞［エルボ］プルダウンメニュー＞［複合部品］

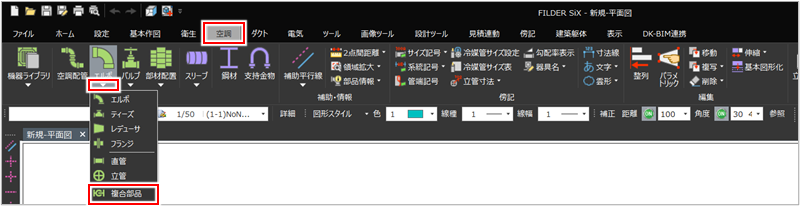

［空調］タブ＞［エルボ］プルダウンメニュー＞［複合部品］

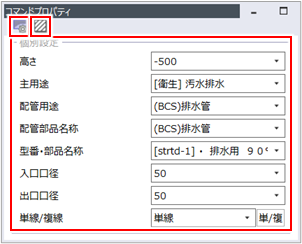

［コマンドプロパティ］が表示されます。

［配管用途］から「（BCS）」が先頭に表示されている用途名を選択します。

必要に応じて、その他の［コマンドプロパティ］の設定を変更します。

［高さ］［入口口径］［出口口径］は接続部品の接続点をクリックすることで自動的に設定されます。

項目説明を見る項目説明を見る

項目	説明
（配管設定）	［配管設定］ダイアログで配管設定を変更する場合にクリックします。［配管設定］ダイアログでは、配管の色、継手の種類などを確認・変更できます。詳しくは、以下を参照してください。［配管設定］ダイアログの設定
（ハッチング・塗りつぶし・保温設定）	ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。
高さ	配置する高さを入力します。
主用途	配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管用途	用途名の先頭に「（BCS）」が表示されている配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。［用途マスター］タブ
配管部品名称	配管部品の種類を選択します。本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。
型番・部品名称	継手の部品名を選択します。［配管設定］ダイアログの［継手マスター］タブに複合部品が登録されていない場合は、本項目で［その他継手］を選択し、プルダウンメニューに表示された複合部品を選択して配置します。継手マスターについて、詳しくは以下を参照してください。［継手マスター］タブ
入口口径	入口点の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
出口口径	出口点の口径値を選択します。作図済みの部材の口径値に合わせる場合は、［参照］を選択して口径を参照する接続点をクリックします。
単線／複線	作図する形状として［単線］を選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。

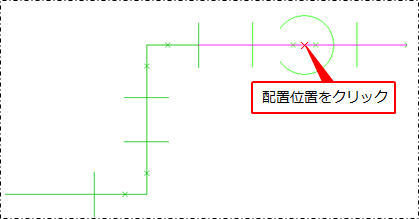

配置位置をクリックします。

複合部品が配置されるか、確認ダイアログが表示されます。

流れ方向の確認ダイアログが表示された場合は、仮表示されている継手の向きを確認し、［はい］または［いいえ］ボタンをクリックします。

複合部品を逆向きに配置する場合は、［いいえ］ボタンをクリックします。

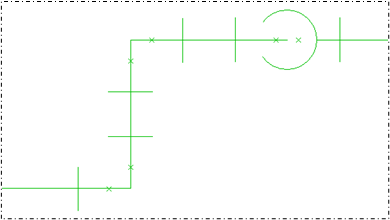

複合部品が配置されます。
