登録されている機器を呼び出して配置する（テンプレート配置）
FILDER SiXに登録されている配管部品・ダクト部品・機器を［テンプレート配置］コマンドで配置します。［テンプレート配置］コマンドでは、衛生・空調・ダクトに関わらず、FILDER SiXに登録されている部品を呼び出します。
また、FILDER SiXに登録されている機器データに3Dデータ（3D DXFファイル、3D DWGファイル、STLバイナリファイル）を登録し、配置することもできます。
［テンプレート配置］コマンド（
）をクリックして実行します。
|
コマンドの実行方法 |

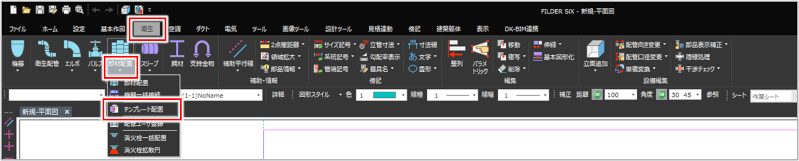

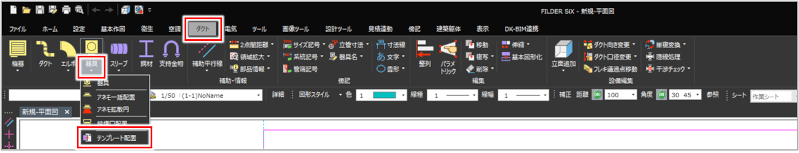

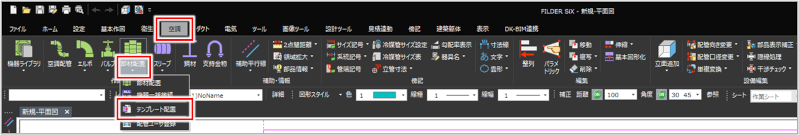

［衛生］タブ＞［部材配置］プルダウンメニュー＞［テンプレート配置］ ［空調］タブ＞［部材配置］プルダウンメニュー＞［テンプレート配置］ ［ダクト］タブ＞［器具］プルダウンメニュー＞［テンプレート配置］ |

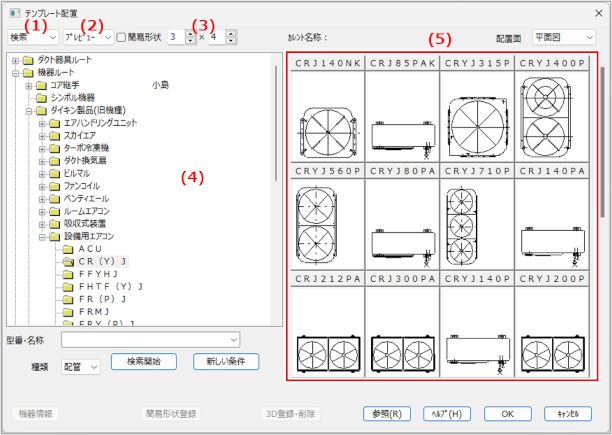

［テンプレート配置］ダイアログが表示されます。
配置する機器を指定します。
| 項目 | 説明 | ||
|
（1）指定方法 |
機器を指定する方法を選択します。
|
||
|
（2）表示方法 |
（5）のファイル表示方法を選択します。
|
||
|
簡易形状 |
チェックを付けると、簡易形状が登録されている機器の場合は、簡易形状の機器が表示されます。 |
||
|
（3）プレビュー表示数 |
（5）で表示する機器の数を選択します（最大5行×5列まで表示）。 （2）で［プレビュー］を選択すると設定できます。 |
||
|
（4）フォルダ一覧 |
機器が格納されているフォルダが表示されます。 |
||
|
カレント名称 |
選択中の機器の名称が表示されます。 （5）で機器を選択すると表示されます。 |
||
|
（5）機器表示 |
選択したフォルダの機器、または検索後の機器が表示されます。 （2）で［一覧表示］を選択した場合に、表の項目名をクリックすると、機器名が昇順または降順に並び替わります。 |
||
|
配置面 |
表示方法で［プレビュー］を選択した場合に、表示する外形図の表示面を選択します。
|
||
|
［機器情報］ボタン |
選択した機器の情報を見る場合にクリックします。 |
||
|
［3D登録・削除］ボタン |
機器に3D形状を登録、または機器の3D形状を削除します。 |
||
|
［参照］ボタン |
図面上の機器を読み取る場合にクリックします。 |
||
|
［ヘルプ］ボタン |
FILDER SiXのヘルプを確認する場合にクリックします。 |
||
|
［OK］ボタン |
設定内容を実行する場合にクリックします。 |
||
|
［キャンセル］ボタン |
設定内容を取り消す場合にクリックします。 |
機器の選択方法によって操作手順が異なります。詳しくは、以下を参照してください。
型番・名称・種類で機器を検索する場合型番・名称・種類で機器を検索する場合

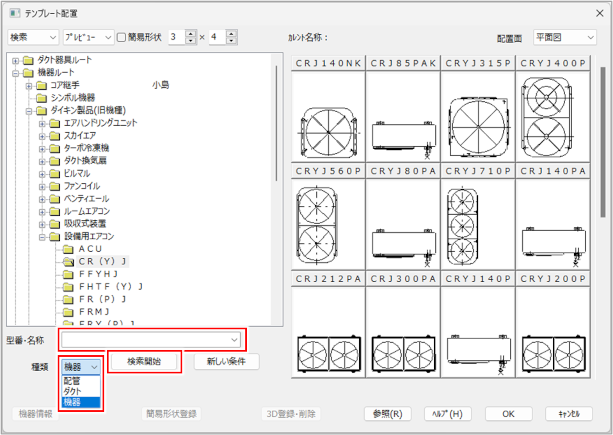

プルダウンメニューから［検索］を選択します。
検索入力欄が表示されます。
［型番・名称］に機器の型番や名称を入力して、［種類］を選択し、［検索開始］ボタンをクリックします。
［型番・名称］には、文字列の一部を入力しても検索できます（部分検索）。
［型番・名称］に入力した内容を消去する場合は、［新しい条件］ボタンをクリックします。

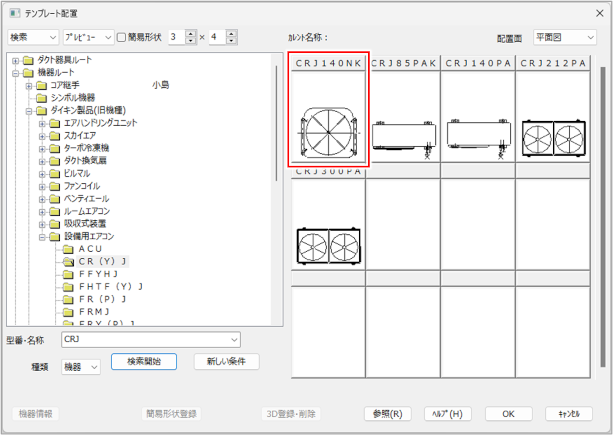

検索結果が、右側に表示されます。

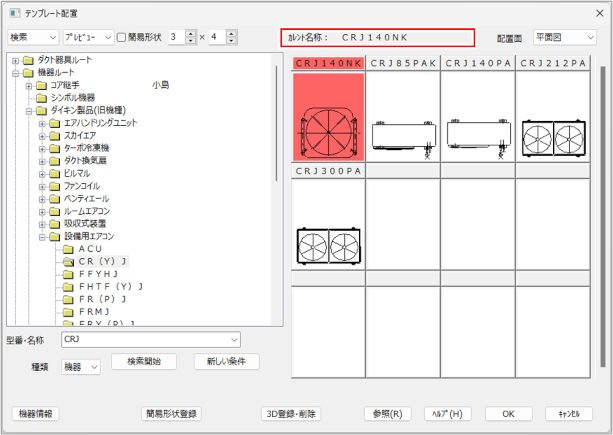

検索結果から機器をクリックします。
［カレント名称］に、選択した機器の名称が表示されます。
機器に3D形状（3Dデータ）を登録・削除します。
3D形状として登録する図形は、メーカーから入手することや、BOXや円柱を組み合わせて作成することもできます。

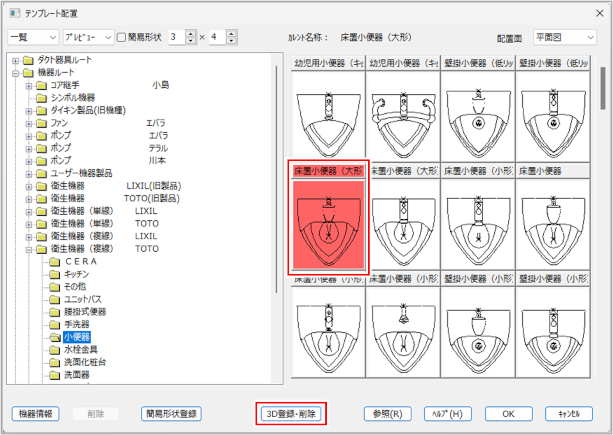

3D形状を登録または削除する機器を選択し、［3D登録・削除］ボタンをクリックします。

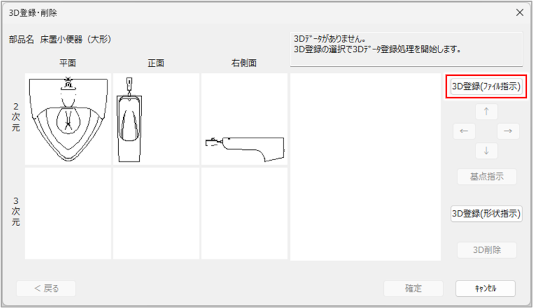

［3D登録・削除］ダイアログが表示されます。
登録する場合は［3D登録（ファイル指示）］ボタンをクリックします。
削除する場合は［3D削除］ボタンをクリックし、削除確認ダイアログで［OK］ボタンをクリックします。

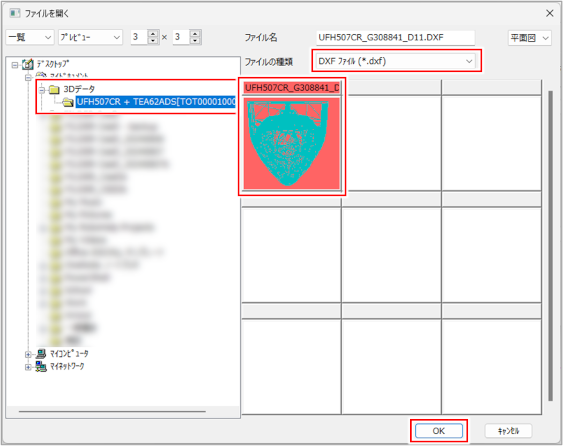

［ファイルを開く］ダイアログが表示されます。
3Dデータを選択し、［OK］ボタンをクリックします。
［ファイルの種類］でファイルの種類を選択し、3Dデータが格納されているファイルを選択します。
登録できるファイルの種類は、DXFファイル（.dxf）、DWGファイル（.dwg）、STLバイナリファイル（.stl）です。

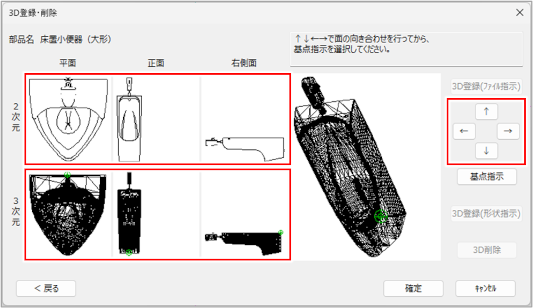

［3D登録・削除］ダイアログの［3次元］部分に選択した3Dデータが表示されます。
2次元の面と3次元の面が異なっている場合は、［↑］［↓］［←］［→］ボタンをクリックして向きを合わせます。
以下のように面の向きが合っている場合は、次の手順に進みます。

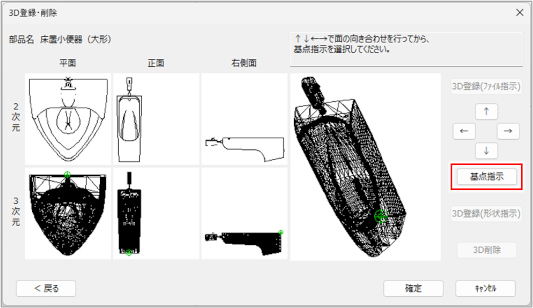

3次元図形の基点の位置が合っていない場合は、［基点指示］ボタンをクリックします。
合っている場合は、手順7に進んでください。

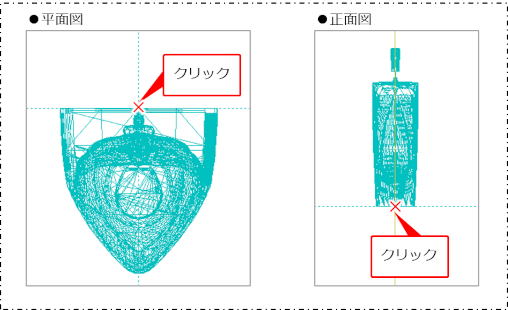

平面図が表示されます。
平面図の基準位置をクリックし、続けて正面図の基準位置をクリックします。

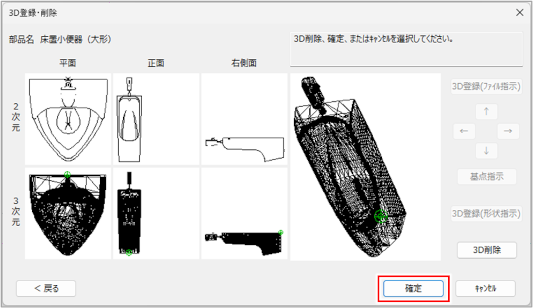

［3D登録・削除］ダイアログが表示されます。
［確定］ボタンをクリックします。
機器に3D形状が登録されます。
|
配置する機器をダブルクリックします。
機器をクリックしてから［OK］ボタンをクリックしても選択できます。

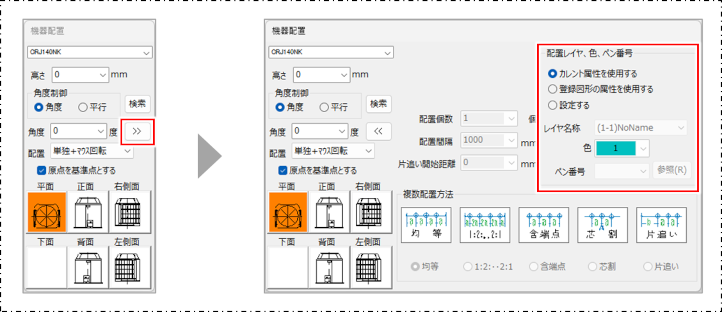

機器が選択され、［機器配置］ダイアログが表示されます。
機器の配置方法を設定します。
|
をクリックし、［配置レイヤ、色、ペン番号］で変更します。［参照］ボタンをクリックすると、図面上の機器の設定をコピーできます。詳しくは、以下を参照してください。
機器を配置します。
機器が選択され、［機器配置］ダイアログが表示されます。
［配置］で選択した内容によって、操作手順が異なります。詳しくは、以下を参照してください。
