一覧から検索して部材を配置する

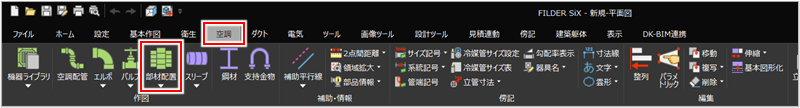

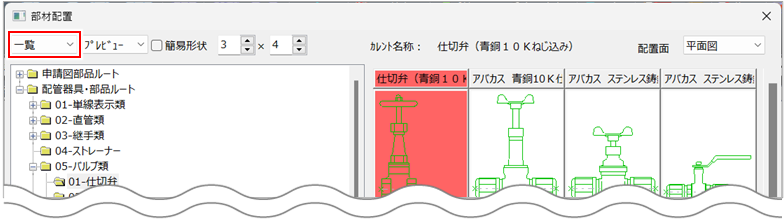

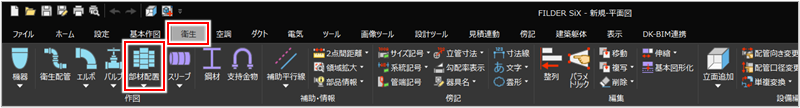

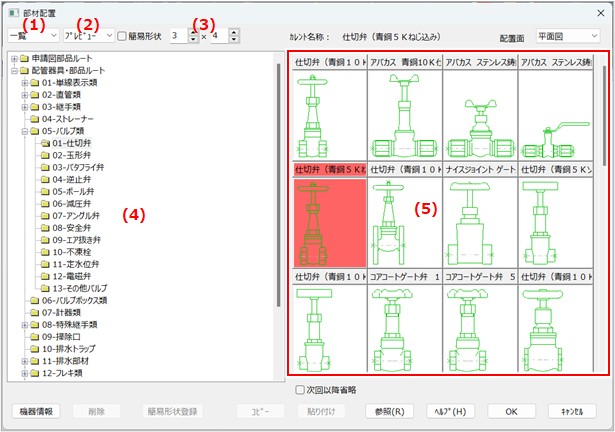

（1）指定方法

器具・部材を探す方法を選択します。

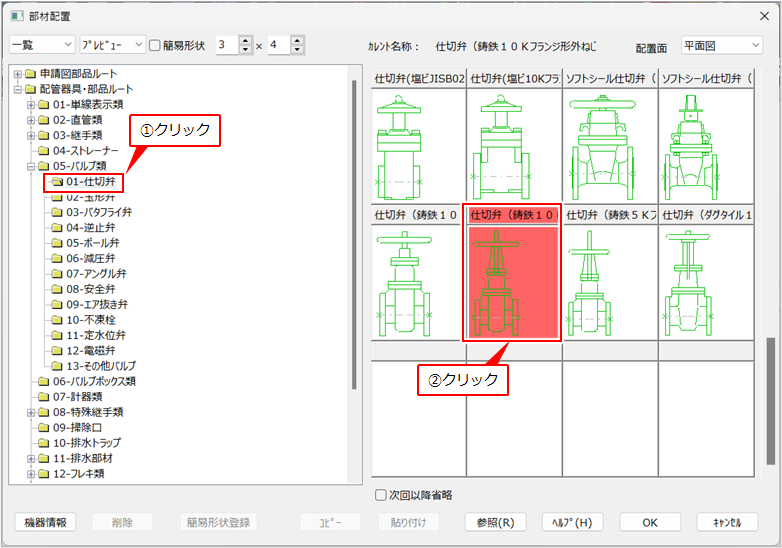

• ［一覧］：左側のツリー表示からフォルダを選択し、右側の器具・部材一覧から器具・部材を選択します。

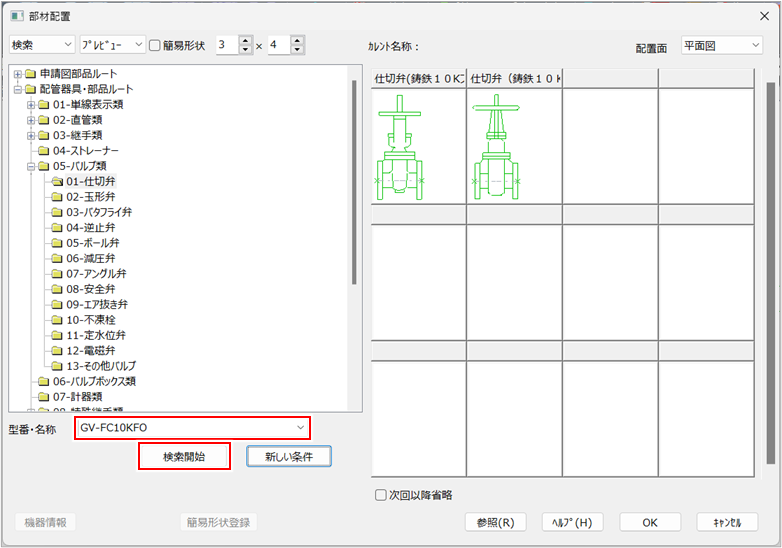

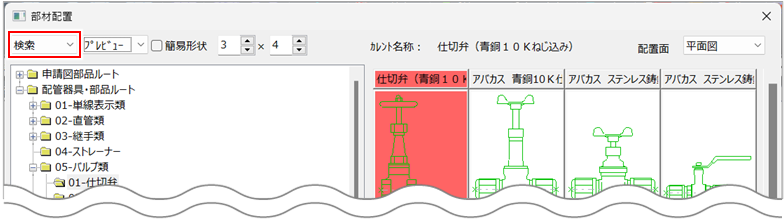

• ［検索］：器具・部材を型番または部品名称で検索します。

（2）表示方法

器具・部材一覧の表示方法を選択します。

• ［プレビュー］：部品名称とプレビューを表示します。プレビュー表示数で器具・部材一覧の縦・横の表示数を選択できます。
• ［一覧表示］：型番と部品名称を一覧表示します。項目名の［型番］［部品名称］をクリックすると、部材を昇順または降順に並び替えることができます。

簡易形状

単線形状の簡易作図を表示する場合は、チェックを付けます。

（3）プレビュー表示数

表示方法で［プレビュー］を選択した場合は、器具・部材一覧の縦・横の表示数を入力します。

カレント名称

器具・部材一覧で選択している器具・部材の名称を表示します。

配置面

表示方法で［プレビュー］を選択した場合は、器具・部材一覧に表示する外形図の面を選択します。
［全ての面］を選択した場合は、1つの部品に登録されているすべての面が表示されます。

（4）ツリー表示

部材データのフォルダがツリー表示されます。選択しているフォルダに分類される器具・部材が器具・部材一覧に表示されます。

（5）器具・部材一覧

指定方法で［一覧］を選択した場合は、ツリー表示で選択しているフォルダに分類される器具・部材が表示されます。

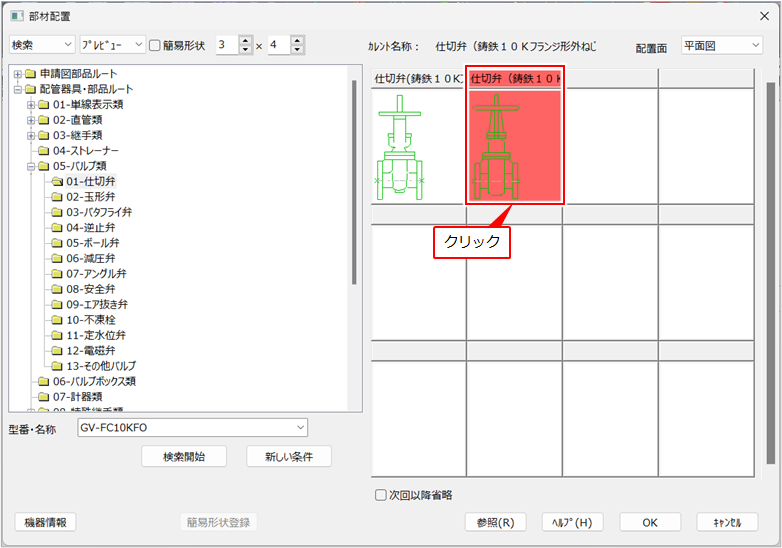

指定方法で［検索］を選択して器具・部材を検索した場合は、検索結果が表示されます。

次回以降省略

［部材配置］コマンド実行時に、［部材配置］ダイアログを表示しない場合は、チェックを付けます。次回より［部材配置］（配置位置）ダイアログのみ表示され、前回配置した部材が表示されます。

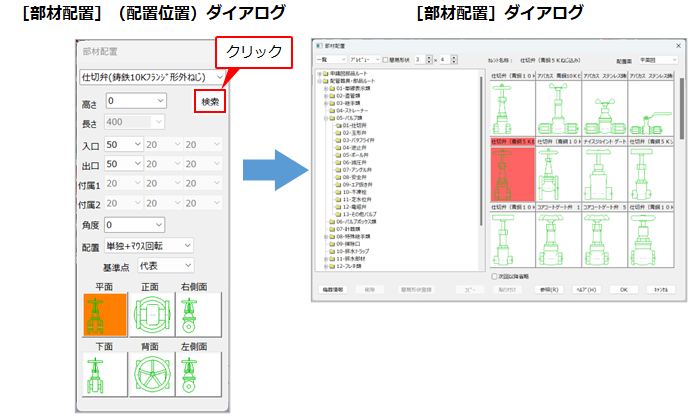

［部材配置］ダイアログで別の部材を選択する場合は、［部材配置］（配置位置）ダイアログで［検索］ボタンをクリックします。

［機器情報］ボタン

選択した器具・部材の詳細情報を［機器情報］ダイアログで確認する場合にクリックします。

［削除］ボタン

［ユーザ配管製品］フォルダ内の部材を削除する場合にクリックします。

［参照］ボタン

図面に配置した器具・部材を読み取って［部材配置］ダイアログに表示する場合にクリックします。

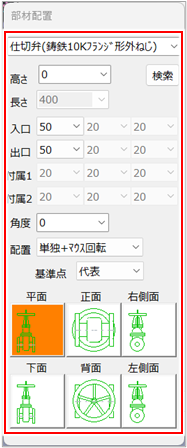

部材名称

手順2で選択した部材名称が表示されます。他の器具・部材を配置するには、プルダウンメニューから部材を選択します。

［検索］ボタン

［部材配置］ダイアログを表示し、他の器具・部材を選択・検索します。

高さ

配置する高さを入力します。

長さ

器具・部材の長さを入力します。長さを指定できる器具・部材を選択している場合に入力できます。

入口

入口点の口径値を選択します。

出口

出口点の口径値を選択します。

付属1

付属点1の口径値を選択します。付属点1を指定できる器具・部材を選択している場合に入力できます。

付属2

付属点2の口径値を選択します。付属点2を指定できる器具・部材を選択している場合に入力できます。

角度

配置角度を入力します。

配置

配置方法を選択します。

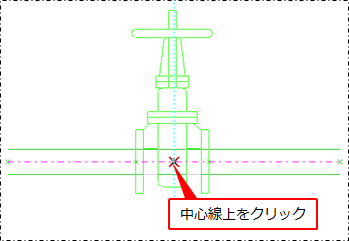

• ［単独＋マウス回転］：器具・部材の配置位置をクリック後、マウスを使って［基準点］を基点として配置角度を変更します。
• ［単独］：器具・部材の配置位置でクリックします。配置する前に、キーボードの［←］キーまたは［→］キーで配置角度を変更できます。

基準点

器具・部材の配置位置の基準点を選択します。

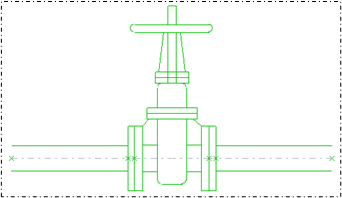

配置面

図面に配置する外形図の表示面を選択します。

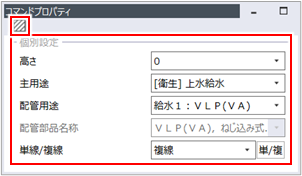

（ハッチング・塗りつぶし・保温設定）

ハッチング・塗りつぶし・保温表示の設定を行って作図する場合にクリックします。

高さ

配置する高さを入力します。

主用途

配管の主用途を選択します。主用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。

［用途マスター］タブ

配管用途

配管の用途を選択します。配管用途を編集する場合は、［用途マスター設定］を選択します。詳しくは、以下を参照してください。

［用途マスター］タブ

配管部品名称

配管部品の種類を選択します。

本項目は、リボンメニューの［設定］タブで［環境設定］をクリックし、表示されるダイアログの［システム設定］＞［環境設定］＞［その他］で［作図時の配管部品名称欄をグレイアウトする］のチェックを外した場合に選択できます。

単線／複線

作図する形状を単線または複線から選択します。［単／複］ボタンをクリックすると、単線と複線が交互に切り替わります。
