部屋を作図する

部屋を作図する

指定した領域に部屋を作図します。部屋を作成すると、空調機の自動配置を行うことができます。

領域の指定方法には、矩形指定、頂点指定、図形指示(外郭線自動検索)があります。

［ツール］タブの［部屋］コマンド（塗りつぶしアイコン）をクリックして実行します。

［コマンドプロパティ］が表示されます。

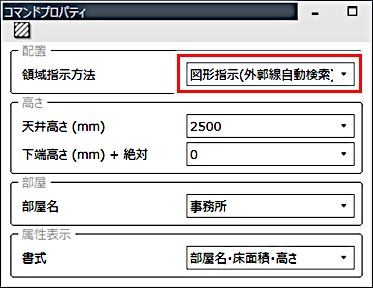

［コマンドプロパティ］で領域指示方法を設定します。

項目説明を見る項目説明を見る

項目 説明

領域指示方法

部屋を作図する領域の指示方法を選択します。

  • ［矩形指定］：指示した2点を対角の頂点とする領域に部屋を作図します。
  • ［頂点指定］：指示した頂点で囲まれた領域で部屋を作図します。
  • ［図形指示（外郭線自動検索）］：指示した図形や部品で囲まれた範囲に部屋を作図します。

天井高さ(mm)

部屋の天井高さを入力します。

下端高さ(mm)

部屋の下端の高さを入力します。

下端高さは、［躯体設定］ダイアログの設定の［高さ基準］設定に準拠します。

部屋名

部屋の名称を入力します。

書式

部屋の属性文字の書式を指定します。

  • ［属性文字なし］：属性文字を表示しません。
  • ［部屋名］：部屋名のみを表示します。
  • ［部屋名・床面積］：部屋名と床面積を表示します。
  • ［部屋名・床面積・高さ］：部屋名と床面積と高さを表示します。

部屋の色、ペン番号、線種、文字の高さは［躯体設定］ダイアログの設定の［部品種類］にある［部屋］で設定できます。

ハッチングや塗りつぶしをかけた状態で作図する場合は、（ハッチング・塗りつぶし・保温設定）をクリックして表示される［ハッチング・塗りつぶし・保温］ダイアログで設定します。

ハッチング・塗りつぶし設定ハッチング・塗りつぶし設定

（ハッチング・塗りつぶし・保温設定）をクリックします。

［ハッチング・塗りつぶし・保温］ダイアログが表示されます。

ハッチング・塗りつぶしの設定を行い、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目 説明

ハッチング

ハッチングをかけた状態で作図する場合にチェックを付け、［色］［ペン番号］［線種］［開始位置］を設定します。

［設定］ボタンをクリックすると、［ハッチング］ダイアログが表示され、ハッチング処理の詳細を設定できます。操作方法について、詳しくは以下を参照してください。

ハッチングや塗りつぶしを設定する

塗りつぶし

塗りつぶしをかけた状態で作図する場合にチェックを付け、［色］［透過率］を設定します。

［デフォルト登録］ボタン

新規図面ファイルに、現在の設定を反映させる場合にクリックします。

保温の機能は配管・ダクトで使用します。詳しくは、以下を参照してください。

作図した配管や部材を編集する

作図したダクトや部材を編集する

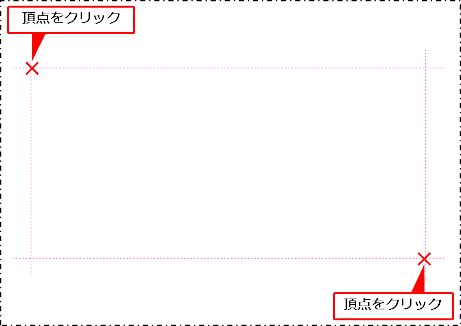

頂点をクリックしてから、対角の頂点をクリックします。

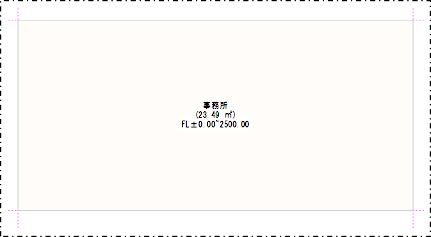

部屋が作図されます。

［領域指示方法］で［頂点指定］を選択した場合［領域指示方法］で［頂点指定］を選択した場合

頂点を指定して作図することで、多角形の部屋を作図できます。

［指示方法］で［頂点指定］を選択します。

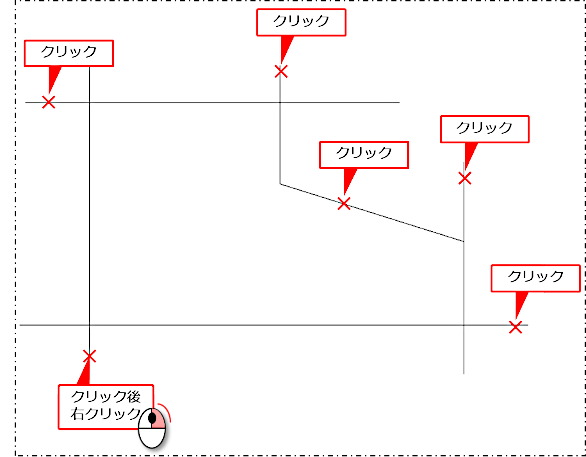

部屋の頂点をすべてクリックします。

右クリックまたは［Entr］キーを押し、確定します。

部屋が作図されます。

［領域指示方法］で［図形指示（外郭線自動検索）］を選択した場合［領域指示方法］で［図形指示（外郭線自動検索）］を選択した場合

［図形指示（外郭線自動検索）］は、端部が閉じている図形が対象です。

［指示方法］で［図形指示（外郭線自動検索）］を選択します。

部屋指示する領域を囲む図形を選択します。範囲選択も可能です。

部屋として指定する領域を囲む図形を選択します。

編集不可の図形は対象にできません。

右クリックまたは［Enter］キーを押し、確定します。

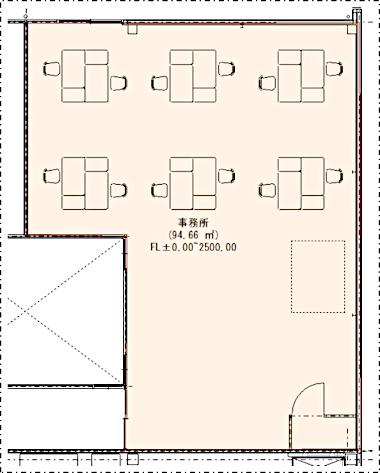

指定範囲が部屋になります。

  • 部屋を作図することで、空調機器の自動配置機能を使用することができます。

    部屋に空調機器を自動配置する

  • 部屋を3Dビュー表示した場合、［床］として表示されます。
