天井を作図する

天井を作図します。多角形の天井を作図することもできます。

［建築躯体］タブの［天井］コマンド（）をクリックして実行します。

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で作図方法を設定します。

項目	説明
厚み	天井の厚みを入力します。
配置高さ・基準	天井の配置高さを入力し、その基準位置を［上面］［中心］［下面］ボタンをクリックして選択します。

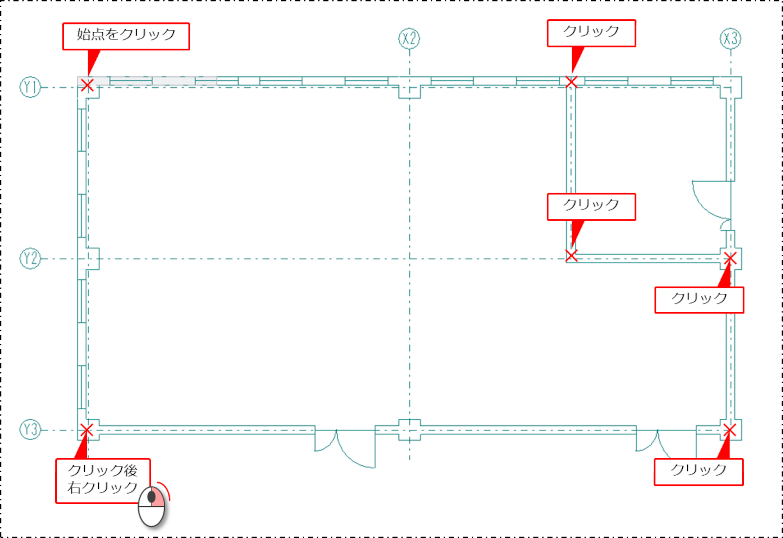

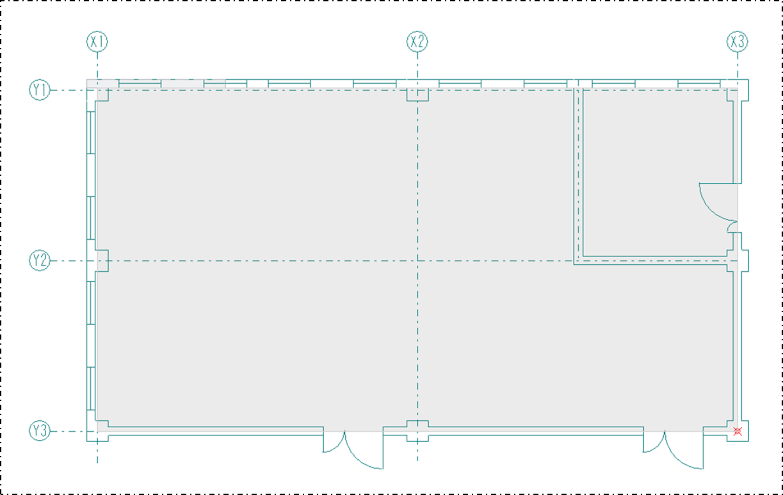

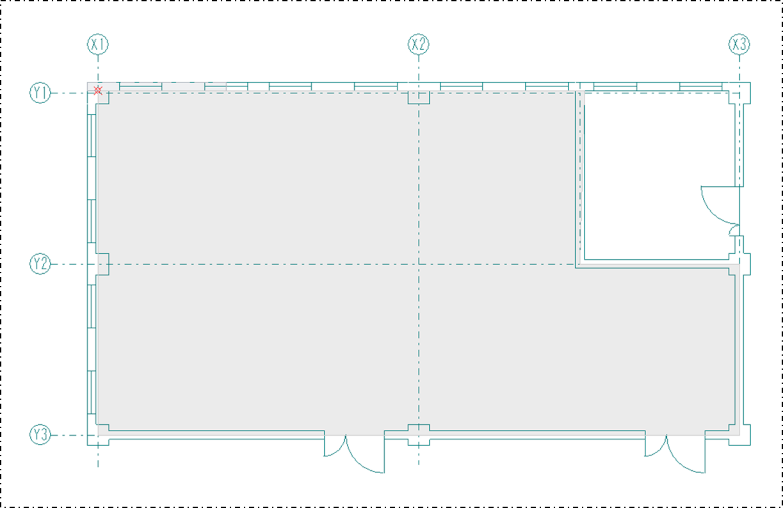

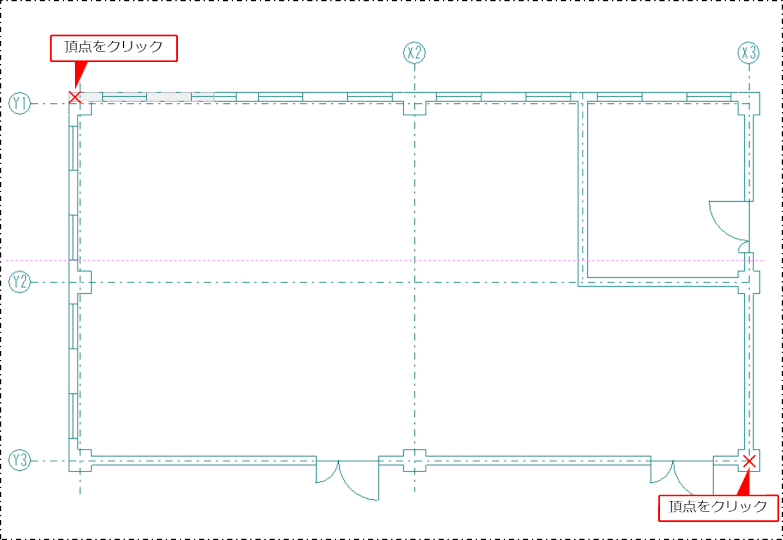

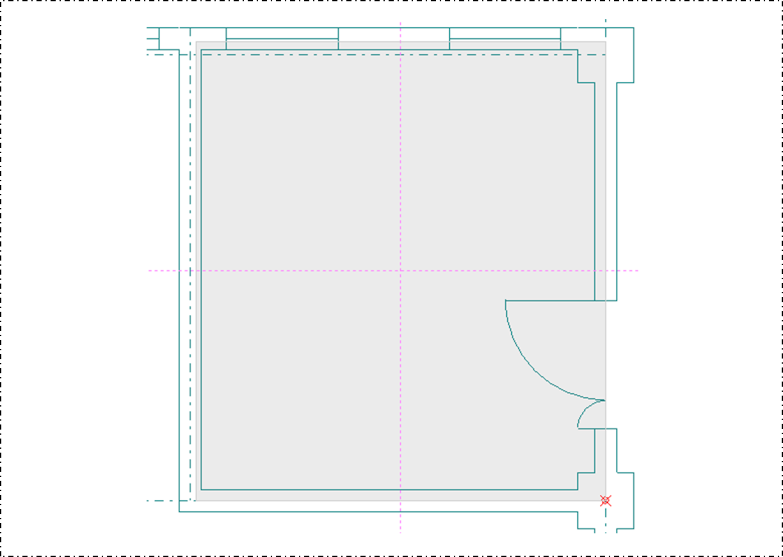

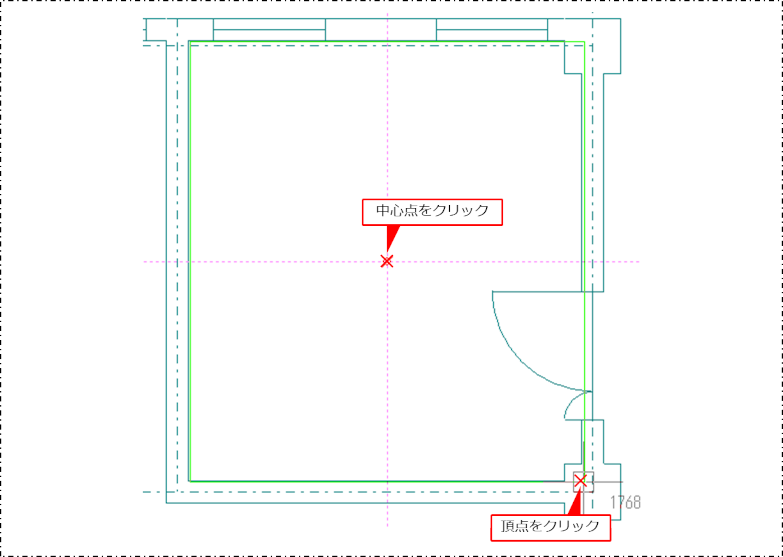

モード	天井の作図方法を選択します。［矩形指定］：頂点とその対角頂点を指定して作図する場合に選択します。［中心指定］：中心と頂点を指定して作図する場合に選択します。［頂点指定］：頂点を指定して天井を作図する場合に選択します。

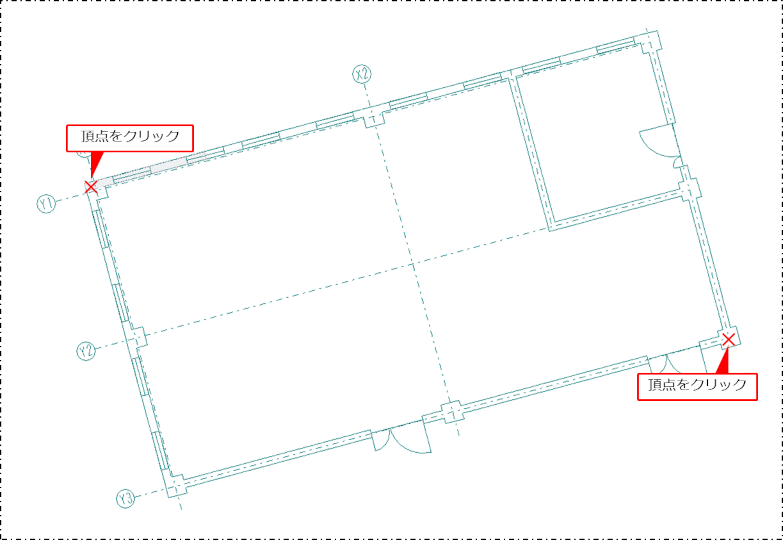

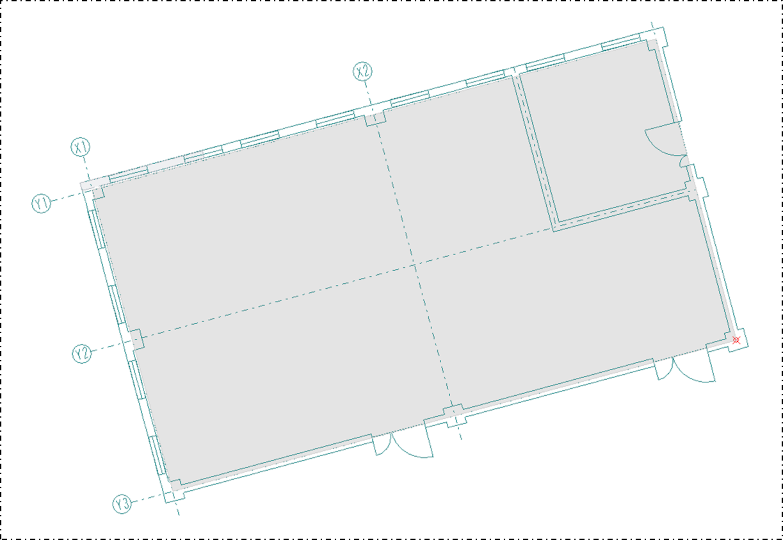

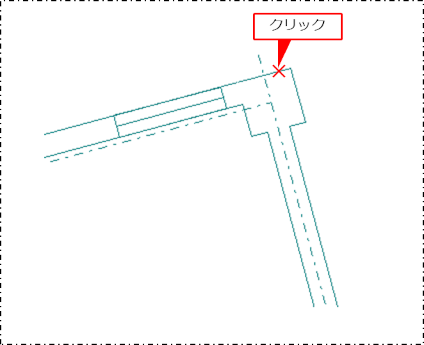

角度	配置角度を入力します。［0度］ボタンをクリックすると、「0」が入力されます。配置されている図形の線の角度を参照して適用するときは、［参照］ボタンをクリックします。操作方法について、詳しくは以下を参照してください。角度を参照して天井を作図する

ハッチングや塗りつぶしをかけた状態で作図する場合は、（ハッチング・塗りつぶし・保温設定）をクリックして表示される［ハッチング・塗りつぶし・保温］ダイアログで設定します。

（ハッチング・塗りつぶし・保温設定）をクリックします。

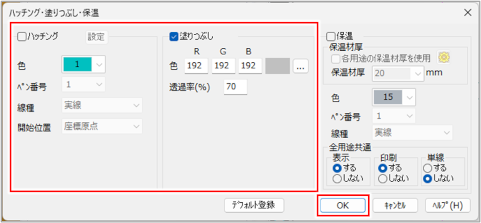

［ハッチング・塗りつぶし・保温］ダイアログが表示されます。

ハッチング・塗りつぶしの設定を行い、［OK］ボタンをクリックします。

項目	説明
ハッチング	ハッチングをかけた状態で作図する場合にチェックを付け、［色］［ペン番号］［線種］［開始位置］を設定します。［設定］ボタンをクリックすると、［ハッチング］ダイアログが表示され、ハッチング処理の詳細を設定できます。操作方法について、詳しくは以下を参照してください。ハッチングや塗りつぶしを設定する
塗りつぶし	塗りつぶしをかけた状態で作図する場合にチェックを付け、［色］［透過率］を設定します。
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
