ファイルを保存する

作成した図面ファイルを保存します。以下の保存方法があります。

ファイルを保存しない場合は、［ファイル］タブの［図面を閉じる］または図面ファイルのタブの［×］をクリックして図面ファイルを閉じます。

名前を付けて保存する

新規ファイルまたは既存のファイルに名前を付けて保存します。

既存のファイルに新しい名前を付けて保存すると、元のファイルとは別のファイルとして保存されます。

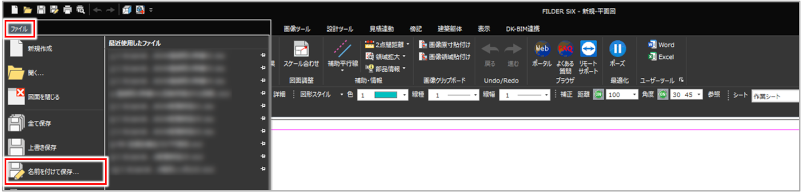

［名前を付けて保存］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［ホーム］タブ＞［名前を付けて保存］

［ファイル］タブ＞［名前を付けて保存］

［名前を付けて保存］ダイアログが表示されます。

クイックアクセスツールバーの（名前を付けて保存）をクリックしても、［名前を付けて保存］コマンドを実行できます。

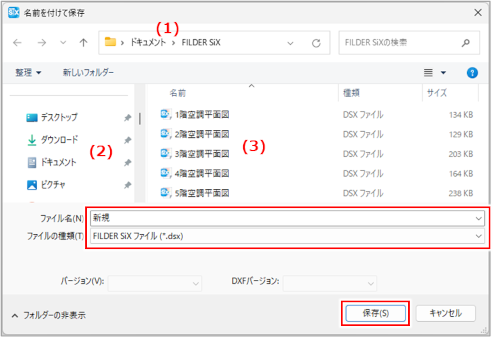

［ファイル名］を入力して［ファイルの種類］を選択し、［保存］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
（1）保存場所	ファイルの保存場所が表示されます。クリックして保存場所を直接入力することもできます。
（2）フォルダ一覧	フォルダが一覧で表示されます。フォルダをクリックしてファイルの保存場所を選択できます。
（3）ファイル名表示	選択したフォルダ内の図面ファイル名が表示されます。
ファイル名	保存するファイル名を入力します。
ファイルの種類	保存するファイルの種類を選択します。ファイルは以下17種類です。［FILDER SiXファイル（.dsx）］［FILDER CeeDファイル（.dcd）］［FILDER Cubeファイル（.dcs）］［FILDER Riseファイル（.drs）］［FILDER Plusファイル（.dps）］［FILDERファイル（.dsw）］［図面テンプレートファイル（.dtf）］［Rebroファイル（.reb）］［JW-CADファイル（.jwc）］［JW-CADファイル（.jww）］［DXFファイル（.dxf）］［DWGファイル（.dwg）］［BE-Bridgeファイル（.CEQ）］［IFCファイル（.ifc）］［SXFファイル（.sfc）］［SXFファイル（.p21）］［設備・梁貫通孔連携中間ファイル（*.csv）］
バージョン	保存するファイルにバージョン指定がある場合に選択します。
DXFバージョン	BE-Bridgeファイルで保存する場合に、DXFのバージョンを選択します。
フォルダーの非表示	クリックすると、（2）が非表示になります。
［保存］ボタン	設定内容でファイルを保存する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。

ファイルが保存されます。

元の図面は必ずFILDER SiX形式（.dsx）で保存してください。
Jw_cadファイル、DXFファイルなどの形式で保存しても、一般図形として保存されるため、配管や機器の属性は保存されません。
ファイルをUSBメモリや外部サーバーに保存する場合でも、まずパソコンに保存してからメディアや外部サーバーにコピーすることをお勧めします。

上書き保存する

既存のファイルを上書きして保存します。

FILDER SiXで一度も保存していない新規図面やFILDER SiX図面ファイル以外の図面を読み込み、上書き保存しようとすると、［名前を付けて保存］ダイアログが表示されます。ファイルに名前を付けて保存してください。

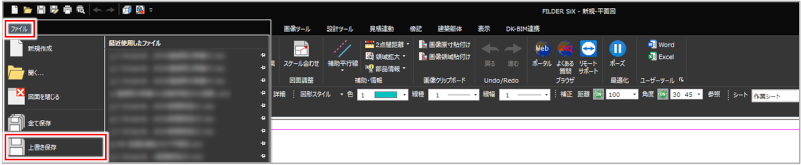

［上書き保存］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［ホーム］タブ＞［上書き保存］

［ファイル］タブ＞［上書き保存］

ファイルが上書き保存されます。

クイックアクセスツールバーの（上書き保存）をクリックしても、［上書き保存］コマンドを実行できます。

開いているファイルをすべて上書き保存する

開いている複数のファイルをすべて上書き保存します。

開いているファイルの中に名前のない新規ファイルが含まれている場合は、［名前を付けて保存］ダイアログが表示されるので、ファイルに名前を付けて保存してください。

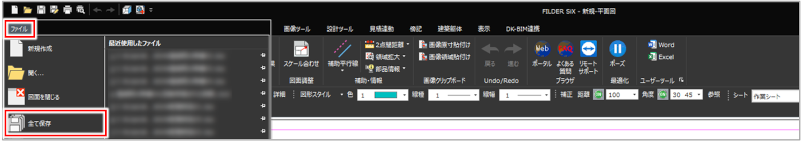

［全て保存］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［ホーム］タブ＞［全て保存］

［ファイル］タブ＞［全て保存］

上書き保存の確認ダイアログが表示されます。

［OK］ボタンをクリックします。

開いているファイルがすべて上書き保存されます。

他CAD形式で保存する場合の注意点

他CAD形式で保存する場合は、以下の点に注意してください。

ファイル種類（拡張子）

説明

DWG

DXF

●レイヤ

AutoCADデータにはレイヤ番号がないため、グループレイヤ番号、レイヤ番号がなくなります。また、「0」という名称のレイヤが作成されます。

●シート

AutoCADデータにはシートの概念がありません。「非表示」に設定されたシート内の図形は書き出されません。

●レイアウト

ファイル保存時に、［ファイルの種類］から［DWG ファイル（*.dwg）］［DXF ファイル（*.dxf）］のバージョン［R14］以下を選択すると、レイアウトが書き出されません。
他のCADで作成したDWG・DXFファイルを開いたときに、Model空間（FILDER CeeD での作業空間）が2つ取り込まれることがあります。Model空間が2つあると、DWG・DXFファイルに書き出せません。DWG・DXFファイルに書き出すには、ファイルを開く前に、［DWG／DXF 設定］で取り込み空間を設定します。

DWG・DXFファイル取り込み／書き出し時のデータの変換方法を設定できます。

［DWG／DXF設定］の設定

JWW

JWC

●レイヤ

FILDER SiXのレイヤは1から始まりすべて数字で構成されていますが、Jw_cadのレイヤは0～9とA～Fで構成されています。

Jw_cadには16のグループレイヤがあり、1つのグループレイヤ内に16のレイヤがあります。16以上のグループレイヤ・レイヤがあった場合は、空いているグループレイヤ・レイヤへ移動して書き出されます。
また、同一グループ内に異なるスケールのレイヤが混在している場合は、グループレイヤを移動して書き出されます。
空いているグループレイヤ・レイヤがない場合は、16番目のFグループレイヤ、Fレイヤにまとめて書き出されます。

●シート

Jw_cadデータにはシートの概念がありません。「非表示」に設定されたシート内の図形は書き出されません。

●レイアウト

Jw_cadにはレイアウトがありません。作業空間（Model）にある図形のみが書き出されます。レイアウトにある図形を書き出すには、レイアウトタブ上で右クリックしてショートカットメニューから［データ変換］を選択し、レイアウトごとに書き出します。このとき作業空間のスケールで書き出されます。

JWWファイル取り込み／書き出し時のデータの変換方法を設定できます。

［JWW設定］の設定

SXF

●レイヤ

SXFデータにはレイヤ番号がないため、グループレイヤ番号、レイヤ番号がなくなります。

●レイアウト

SXFデータにはレイアウトがありません。作業空間（Model）にある図形のみが書き出されます。レイアウトにある図形を書き出すには、レイアウトタブ上で右クリックしてショートカットメニューから［データ変換］を選択し、レイアウトごとに書き出します。このとき作業空間のスケールで書き出されます。

SXFファイル取り込み／書き出し時のデータの変換方法を設定できます。

［SXF設定］の設定

複数ファイルのファイル形式を指定して一括で保存する方法について、詳しくは以下を参照してください。

複数の図面ファイルを別のファイル形式で一括保存する（複数図面変換）

図面の一部分を保存して別の図面で使用するには、［図面エクスポート］コマンドを実行します。詳しくは、以下を参照してください。

図面上の一部を部分図として保存する（図面エクスポート）

FILDER SiXでRebroファイルの形式で保存するには、Rebro、RebroD、またはRebroViewerをインストールします。
詳しくは、『Rebro入出力マニュアル』を参照してください。

Rebro入出力マニュアル
