図面全体を移動する（全体移動）

図面全体の図形を移動します。マスク部品（編集不可部品）・非表示部品や補助線も含めて移動するかを選択できます。

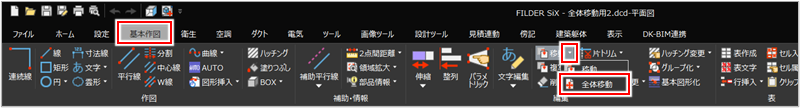

［基本作図］タブの［移動］プルダウンメニューから［全体移動］コマンド（）をクリックして実行します。

［全体移動］ダイアログが表示されます。

移動しない部品・補助線にチェックを付けて、［OK］ボタンをクリックします。

項目	説明
マスク部品は移動しない	［レイヤ詳細］ダイアログの［一覧表示］で、［編集］が［×］（編集不可）になっているレイヤの図形を移動しない場合は、チェックを付けます。レイヤの編集状態の切り替えについて、詳しくは以下を参照してください。レイヤの編集・編集不可を切り替える
非表示部品は移動しない	以下の図形を移動しない場合は、チェックを付けます。［レイヤ詳細］ダイアログの［一覧表示］で、［表示］が［×］（非表示）になっているレイヤの図形リボンメニューの［表示］タブから［用途表示制御］［図形タイプ表示制御］［図形非表示］コマンドをクリックして実行し、非表示になっている図形レイヤの表示切り替えについて、詳しくは以下を参照してください。レイヤの表示・非表示を切り替える図形の表示・非表示の切り替えについて、詳しくは以下を参照してください。図形の表示・非表示を切り替える
補助線は移動しない	補助線を移動しない場合は、チェックを付けます。

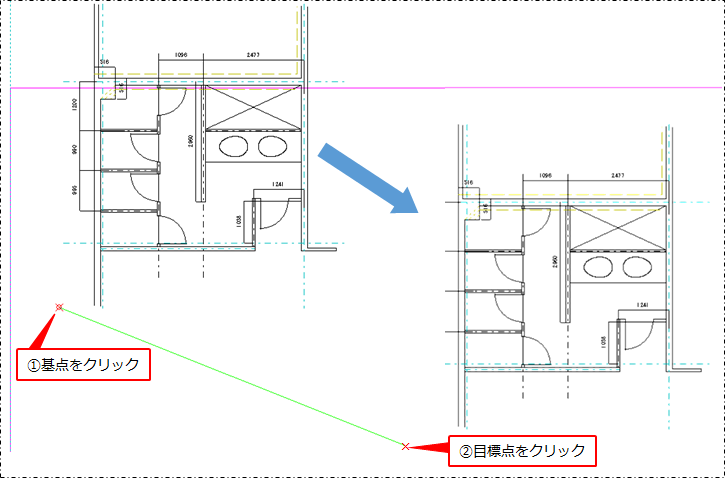

基点をクリックし、移動先の目標点をクリックします。

目標点は座標入力でも指定できます。座標入力での指定方法について、詳しくは以下を参照してください。

確認ダイアログが表示されます。

［OK］ボタンをクリックします。

確認メッセージで［OK］ボタンをクリックすると、図面全体移動を取り消す（Undo）ことができません。

図面内の図形がすべて移動します。
