図形の表示・非表示を切り替える

図形の表示・非表示を個別に切り替えます。図形の種類ごとや用途ごとに表示・非表示を切り替えることもできます。

レイヤやシートの表示制御に関係なく特定の図形を非表示にする機能です。

［表示］タブの［図形非表示］コマンド（）をクリックして実行します。

非表示にする図形を選択します。

右クリックまたは［Enter］キーを押し、確定します。

確認ダイアログが表示されます。

［OK］ボタンをクリックします。

選択した図形が非表示になります。

非表示にした図形を表示します。

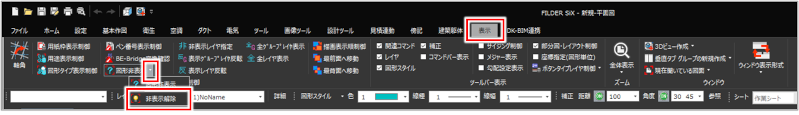

［表示］タブの［図形非表示］プルダウンメニューから［非表示解除］コマンド（）をクリックして実行します。

図面上の何もない箇所を右クリックし、ショートカットメニューから［非表示解除］をクリックしても、コマンドを実行できます。

非表示になっている図形のみが表示されます。

表示する図形を選択します。

右クリックまたは［Enter］キーを押し、確定します。

非表示だった図形が表示されます。

図形の種類ごとに表示・非表示を切り替える

図形のタイプ（種類）ごとに、表示または非表示を設定します。［図形非表示］コマンドで非表示にした図形にも有効です。

［表示］タブの［図形タイプ表示制御］コマンド（）をクリックして実行します。

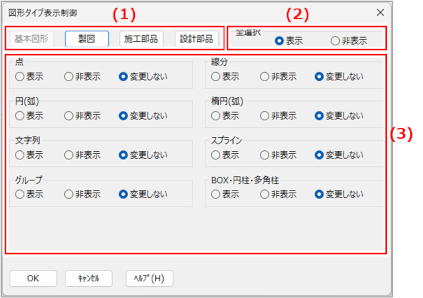

［図形タイプ表示制御］ダイアログが表示されます。

図形種類ごとの表示・非表示を設定します。

項目	説明
（1）分類	設定対象の図形の分類を［基本図形］［製図］［施工部品］［設計部品］から選択します。
（2）全選択	（3）の図形タイプを一括して［表示］にするか［非表示］にするかを選択します。
（3）図形タイプごとの設定	［表示］：該当の図形を表示します。［非表示］：該当の図形を非表示にします。［変更しない］：該当の図形の設定を変更しません。

［OK］ボタンをクリックします。

［図形タイプ表示制御］ダイアログの設定が表示に反映されます。

空調配管、衛生配管、ダクトについて、主用途ごとに表示または非表示を設定します。

［図形タイプ表示制御］コマンドでは、［施工部品］内で配管部品、ダクト部品と大きな区分けになっているため、用途ごとに表示／非表示を設定する場合は、本コマンドにて設定します。

［表示］タブの［用途表示制御］コマンド（）をクリックして実行します。

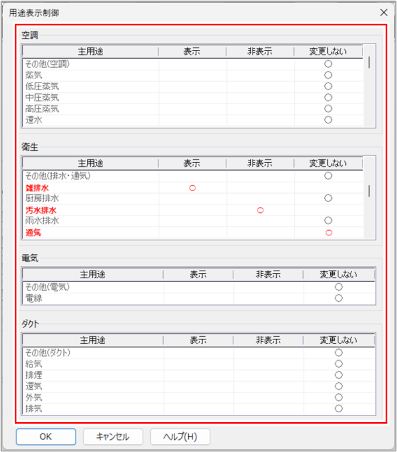

［用途表示制御］ダイアログが表示されます。

主用途ごとの表示・非表示を設定します。

項目

説明

空調

衛生

電気

ダクト

区分ごとに主用途の一覧が表示されます。赤文字で表示されているのが、現在の図面で使用されている主用途です。設定を変更するには、［表示］［非表示］のいずれかをクリックします。

［OK］ボタンをクリックします。

主用途ごとの表示・非表示が変更されます。

レイヤにて非表示に設定した図形は、［用途表示制御］［図形タイプ表示制御］［非表示解除］コマンドで［表示］に設定しても表示されません。レイヤの表示・非表示について、詳しくは以下を参照してください。
