スリーブを配置する

配管、ダクト、電気部材（ケーブルラック、レースウェイ、ケーブルダクト、バスダクト）のスリーブを配置します。手動、半自動、または自動から、配置方法を選択できます。

スリーブを手動配置する

配管・ダクトを作図せず、スリーブのみを配置する場合は、［手動］で配置します。

［スリーブ］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［衛生］タブ＞［スリーブ］

［空調］タブ＞［スリーブ］

［ダクト］タブ＞［スリーブ］

［電気］タブ＞［スリーブ］

［コマンドプロパティ］が表示されます。

［配置方法］で［手動］を選択し、その他の項目を設定します。

項目説明を見る項目説明を見る

項目	説明
（スリーブ設定）	［配管設定］ダイアログの［スリーブ］タブでスリーブの設定を変更する場合にクリックします。［スリーブ］タブでは、スリーブのハッチングパターンや、配管にスリーブを自動配置するときの「スリーブサイズ決定表」などを確認・変更できます。詳しくは、以下を参照してください。［スリーブ］タブ
高さ	配置するスリーブの高さを入力します。
配置方法	スリーブの配置方法を選択します。［切替］ボタンでも切り替えられます。［手動］：スリーブの高さ、サイズ、長さを指定して配置します。［半自動］：設備部品からスリーブの高さとサイズを自動取得し、図面内で長さだけを領域指示して配置します。［自動］：FILDER SiXで作図した壁、梁、床スラブと、部品が垂直に交わる箇所に自動配置します。
スリーブ種類	配置するスリーブの種類を選択します。［紙・丸］：紙製・丸スリーブ［鉄・丸］：鉄製・丸スリーブ［塩ビ・丸］：塩化ビニル製・丸スリーブ［木・角］：木製・角スリーブ［鉄・角］：鉄製・角スリーブ
配置方向	スリーブの配置方向を［横方向］または［立方向］から選択します。［立/横］ボタンでも切り替えられます。［配置方法］で［手動］を選択した場合に設定できます。
直径	配置する丸スリーブの口径値を入力します。［配置方法］で［手動］を選択し、［スリーブ種類］で［紙・丸］［鉄・丸］［塩ビ・丸］を選択した場合に設定できます。
サイズ（幅）	配置する角スリーブの横幅を入力します。［配置方法］で［手動］を選択し、［スリーブ種類］で［木・角］［鉄・角］を選択した場合に設定できます。
サイズ（高さ）	配置する角スリーブの高さ（縦幅）を入力します。［配置方法］で［手動］を選択し、［スリーブ種類］で［木・角］［鉄・角］を選択した場合に設定できます。
長さ	配置するスリーブの奥行きの長さを入力します。［配置方法］で［手動］を選択し、［配置方向］で［立方向］を選択した場合に設定できます。

リボンメニューの［設定］タブの［記号設定］コマンドをクリックして実行し、［記号設定］ダイアログの［スリーブサイズ記号］タブで、スリーブサイズ記号の表示順や表示方法などの詳細設定ができます。設定方法について、詳しくは以下を参照してください。

［記号設定］ダイアログの設定

スリーブを配置します。

［配置方向］で［横方向］を選択した場合［配置方向］で［横方向］を選択した場合

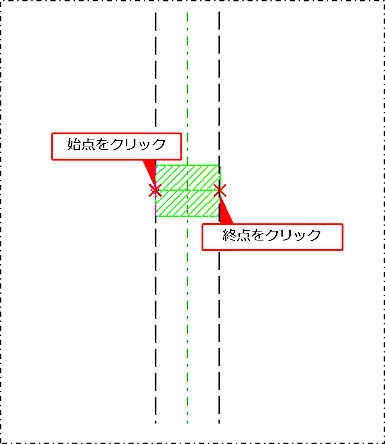

始点をクリックし、終点をクリックします。

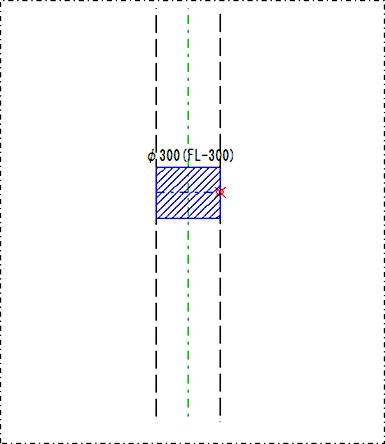

スリーブが配置されます。

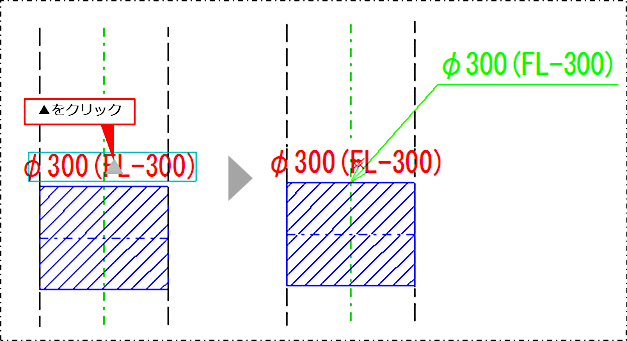

サイズ記号のコントロールポイントで、サイズ記号を引き出し表示に変更することができます。

［配置方向］で［立方向］を選択した場合［配置方向］で［立方向］を選択した場合

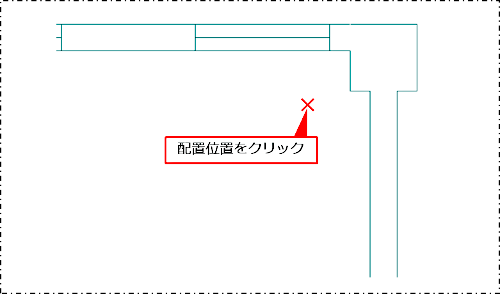

配置位置をクリックします。

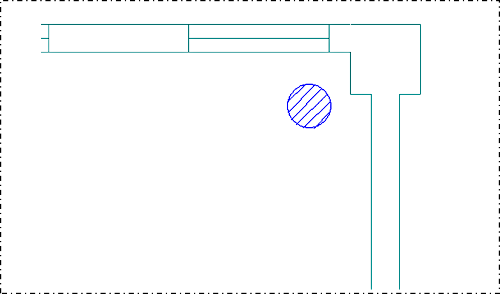

スリーブが配置されます。

立方向のスリーブのサイズ記号はスリーブ下端高さが表示されます。上端高さを表示したい場合は、サイズ記号の文字を直接編集してください。

サイズ記号の変更方法について、詳しくは以下を参照してください。

サイズ記号を変更する

スリーブを半自動配置する

FILDER SiXで作図した配管やダクトなど、設備情報がある部品に対して、配管のサイズ・高さから自動でスリーブを配置できます。長さはマウスで指示します。

［スリーブ］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［衛生］タブ＞［スリーブ］

［空調］タブ＞［スリーブ］

［ダクト］タブ＞［スリーブ］

［電気］タブ＞［スリーブ］

［コマンドプロパティ］が表示されます。

［配置方法］で［半自動］を選択し、その他の項目を設定します。

項目説明を見る項目説明を見る

項目	説明
（スリーブ設定）	［配管設定］ダイアログの［スリーブ］タブでスリーブの設定を変更する場合にクリックします。［スリーブ］タブでは、スリーブのハッチングパターンや、配管にスリーブを自動配置するときの「スリーブサイズ決定表」などを確認・変更できます。詳しくは、以下を参照してください。［スリーブ］タブ
高さ	配置するスリーブの高さを入力します。
配置方法	スリーブの配置方法を選択します。［切替］ボタンでも切り替えられます。［手動］：スリーブの高さ、サイズ、長さを指定して配置します。［半自動］：設備部品からスリーブの高さとサイズを自動取得し、図面内で長さだけを領域指示して配置します。［自動］：FILDER SiXで作図した壁、梁、床スラブと、部品が垂直に交わる箇所に自動配置します。
スリーブ種類	配置するスリーブの種類を選択します。［紙・丸］：紙製・丸スリーブ［鉄・丸］：鉄製・丸スリーブ［塩ビ・丸］：塩化ビニル製・丸スリーブ［木・角］：木製・角スリーブ［鉄・角］：鉄製・角スリーブ

リボンメニューの［設定］タブの［記号設定］コマンドをクリックして実行し、［記号設定］ダイアログの［スリーブサイズ記号］タブでスリーブサイズ記号の表示順や表示方法などの詳細設定ができます。設定方法について、詳しくは以下を参照してください。

［記号設定］ダイアログの設定

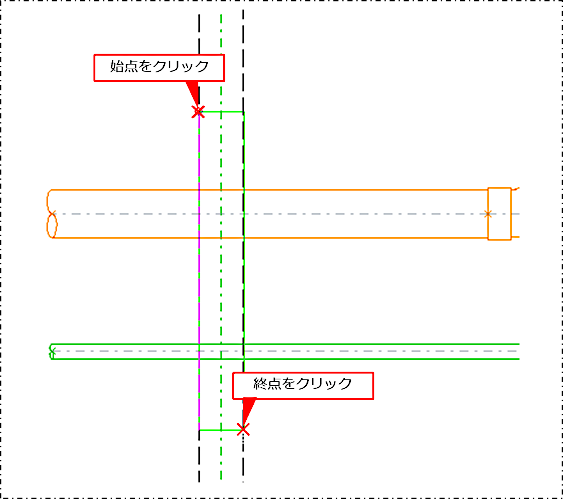

始点をクリックし、終点をクリックします。

部品と一般作図が交差する箇所で、スリーブを配置する範囲を選択します。

スリーブが配置されます。

スリーブを自動配置する

設備部品（配管・ダクトなど）と建築図（壁・梁など）をFILDER SiXで作図している場合は、スリーブの位置、高さ、口径を自動で設定して作図できます。

壁や梁と垂直に交わる設備部品が対象です。

［スリーブ］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［衛生］タブ＞［スリーブ］

［空調］タブ＞［スリーブ］

［ダクト］タブ＞［スリーブ］

［電気］タブ＞［スリーブ］

［コマンドプロパティ］が表示されます。

［配置方法］で［自動］を選択し、その他の項目を設定します。

項目説明を見る項目説明を見る

項目	説明
（スリーブ設定）	［配管設定］ダイアログの［スリーブ］タブでスリーブの設定を変更する場合にクリックします。［スリーブ］タブでは、スリーブのハッチングパターンや、配管にスリーブを自動配置するときの「スリーブサイズ決定表」などを確認・変更できます。詳しくは、以下を参照してください。［スリーブ］タブ
高さ	配置するスリーブの高さを入力します。
配置方法	スリーブの配置方法を選択します。［切替］ボタンでも切り替えられます。［手動］：スリーブの高さ、サイズ、長さを指定して配置します。［半自動］：設備部品からスリーブの高さとサイズを自動取得し、図面内で長さだけを領域指示して配置します。［自動］：FILDER SiXで作図した壁、梁、床スラブと、部品が垂直に交わる箇所に自動配置します。
スリーブ種類	配置するスリーブの種類を選択します。［紙・丸］：紙製・丸スリーブ［鉄・丸］：鉄製・丸スリーブ［塩ビ・丸］：塩化ビニル製・丸スリーブ［木・角］：木製・角スリーブ［鉄・角］：鉄製・角スリーブ
配置方向	スリーブの配置方向を［横方向］または［立方向］から選択します。［立/横］ボタンでも切り替えられます。［配置方法］で［手動］を選択した場合に設定できます。

［記号設定］ダイアログの設定

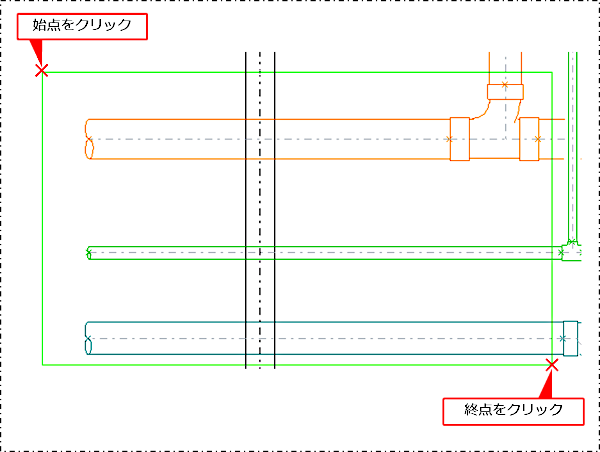

始点をクリックし、終点をクリックします。

壁、梁、床スラブと、配管またはダクトが垂直に交わる箇所を含む範囲を選択します。

右クリックまたは［Enter］キーを押し、確定します。

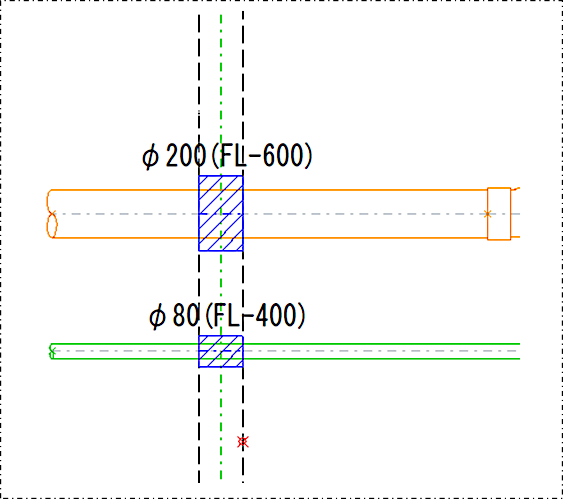

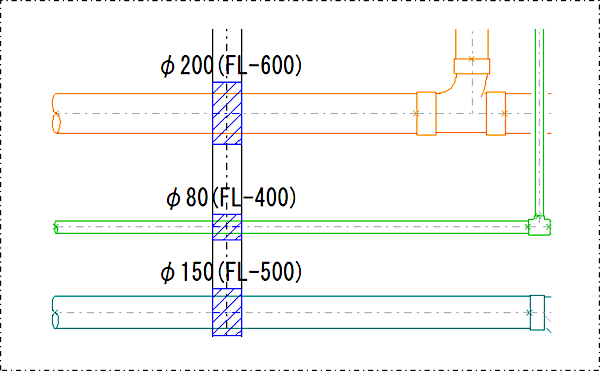

スリーブが自動配置されます。

スリーブの高さを変更する（機器・器具高さ変更）

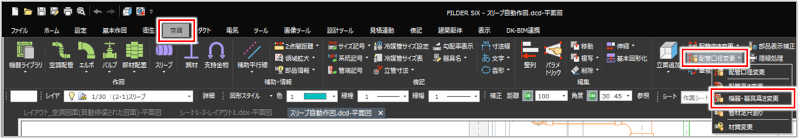

［機器・器具高さ変更］コマンド（）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

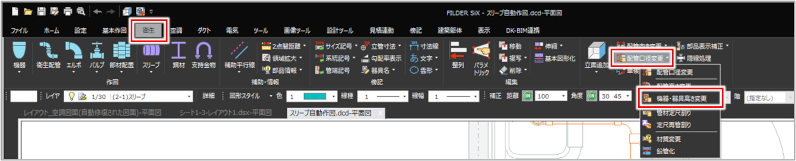

［衛生］タブ＞［配管口径変更］プルダウンメニュー＞［機器・器具高さ変更］

［空調］タブ＞［配管口径変更］プルダウンメニュー＞［機器・器具高さ変更］

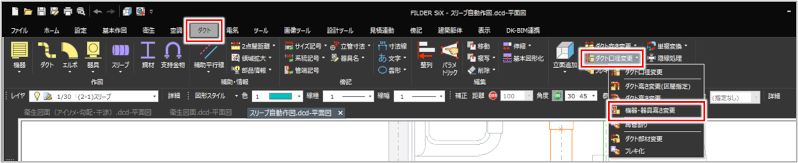

［ダクト］タブ＞［ダクト口径変更］プルダウンメニュー＞［機器・器具高さ変更］

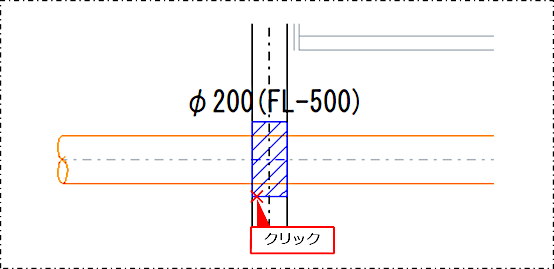

高さを変更するスリーブを選択します。

右クリックまたは［Enter］キーを押し、確定します。

［高さ変更］ダイアログが表示されます。

［変更後高さ］を選択して、変更後の高さを入力し、［OK］ボタンをクリックします。

項目説明を見る項目説明を見る

項目	説明
高さ変更量	現在の高さからの変更値を入力する場合に選択し、変更値を入力します。
変更後高さ	変更後の高さを入力する場合に選択し、高さを入力します。［高さ基準］からの高さの位置を設定します。
高さ基準	基準となる高さの位置を選択します。［変更後の高さ］で変更後の高さを入力した場合に設定できます。［FL］［SL］［GL］：躯体に設定されているFL・SL・GLを基準にする場合に選択します。［絶対］：図面全体の原点を基準にする場合に選択します。
接続されている配管又はダクトも高さを変更	この設定は、スリーブの高さ変更には反映されません。

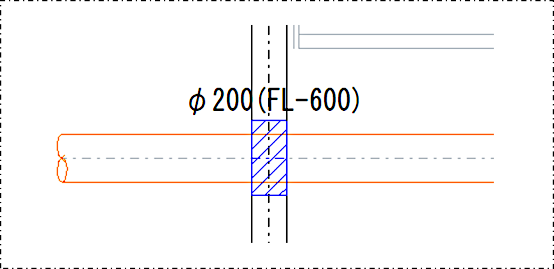

スリーブの高さが変更されます。

コマンドキャンセルの状態でスリーブを選択し、［プロパティ］の［高さ］から変更する高さを入力しても、高さを変更できます。
コマンドキャンセルの状態で、スリーブを右クリックして表示されるメニューの［機器器具高さ変更］をクリックしても、高さを変更できます。

スリーブのサイズ・長さ・ハッチングパターンを変更する

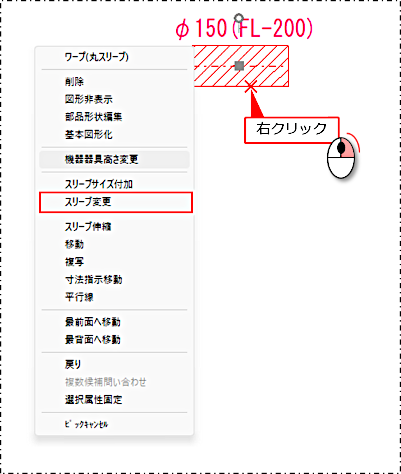

コマンドキャンセルの状態で、変更するスリーブを右クリックして表示されるメニューの［スリーブ変更］をクリックします。

［スリーブ変更］ダイアログが表示されます。

変更内容を入力し、［OK］ボタンをクリックします。

ここでは、例としてスリーブの直径とハッチングパターンを変更します。

項目説明を見る項目説明を見る

項目	説明
直径	スリーブの直径を入力します。
立て長さ	スリーブの長さを入力します。
幅縦	設定できません。
スリーブ種類	スリーブの種類を選択します。［紙・丸］：紙製・丸スリーブ［鉄・丸］：鉄製・丸スリーブ［塩ビ・丸］：塩化ビニル製・丸スリーブ［木・角］：木製・角スリーブ［鉄・角］：鉄製・角スリーブ
ハッチングパターン	ハッチングパターンを選択します。
ハッチングピッチ	ハッチングの間隔を入力します。

スリーブの直径とハッチングパターンが変更されます。

スリーブを指定した位置まで伸縮する

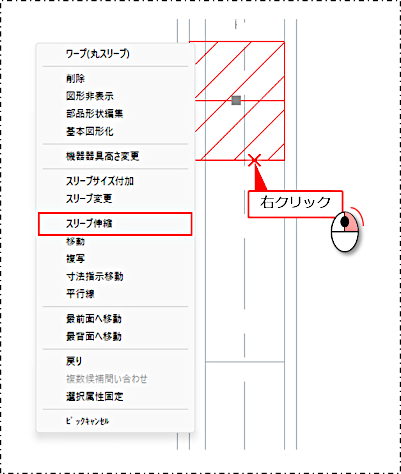

コマンドキャンセルの状態で、変更するスリーブを右クリックして表示されるメニューの［スリーブ伸縮］をクリックします。

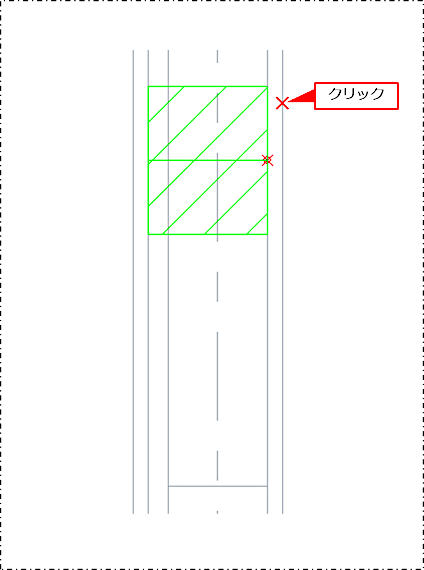

伸縮先の位置をクリックします。

スリーブの延長線上をクリックする必要はありません。指示しやすい位置をクリックしてください。

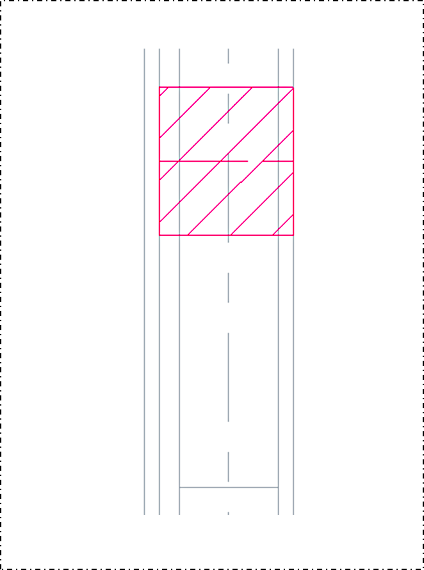

クリックした位置までスリーブが伸縮します。
