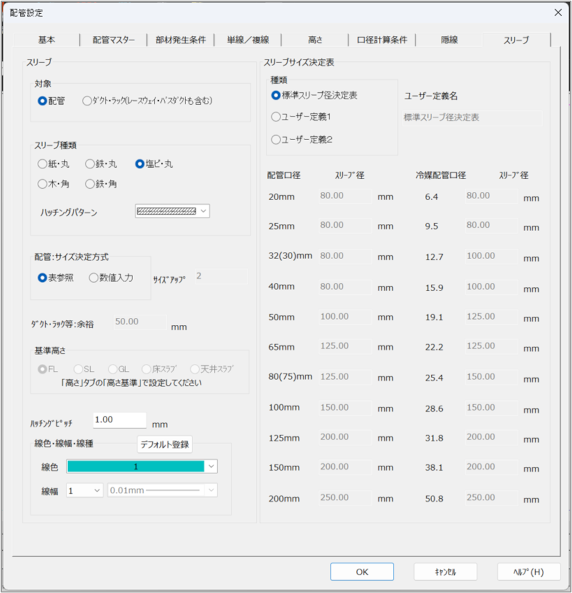

［スリーブ］タブ

［スリーブ］コマンドで作図するスリーブの種類や、配管にスリーブが自動作図されるときに反映される「スリーブサイズ決定表」などを設定します。
この設定は、［ダクト設定］の［スリーブ］、［電気設定］の［スリーブ］と共通です。

「スリーブサイズ決定表」とは、配管用のスリーブを自動配置するとき、配管の口径に対して何ミリのスリーブを配置するかの基準となる対応表のことで、以下の2種類があります。

FILDER SiX固有の「標準スリーブ径決定表」
ユーザーが配管口径に対応するスリーブ径を設定できる、ユーザー定義のスリーブサイズ決定表

ユーザー定義で設定できるスリーブ径は、配管口径を引用した値となり、必要に応じて2つまで作成できます。ダクトに対するスリーブには使用できません。

項目	説明
対象	スリーブの属性を設定する対象を［配管］［ダクト・ラック（レースウェイ・バスダクトも含む）］から選択します。ここでは、［配管］を選択します。
スリーブ種類	配置するスリーブの種類と形状の組み合わせを設定します。スリーブの種類は、以下から選択します。［紙・丸］：紙製・丸スリーブ［鉄・丸］：鉄製・丸スリーブ［塩ビ・丸］：塩化ビニル製・丸スリーブ［木・角］：木製・角スリーブ［鉄・角］：鉄製・角スリーブスリーブの形状は、［ハッチングパターン］から選択します。以下は横方向の例です。立方向の場合はすべて斜線で表示されます。斜線ブランク斜交線
配管：サイズ決定方式	配管用スリーブを自動作図する場合の、スリーブのサイズ決定方式を選択します。［対象］で［配管］を選択した場合に設定できます。［表参照］：［スリーブサイズ決定表］の［種類］で選択した表から、スリーブサイズを参照します。［数値入力］：スリーブのサイズを直接指定します。［サイズアップ］に配管の口径に対する口径値の上げ幅を入力します。
ダクト・ラック等：余裕	ダクトサイズに対するスリーブサイズのゆとりの寸法を入力します。［対象］で［ダクト・ラック（レースウェイ・バスダクトも含む）］を選択した場合に設定できます。
基準高さ	本項目は設定できません。
ハッチングピッチ	ハッチングの間隔を、プロッタ出力時の実寸で入力します。
［デフォルト登録］ボタン	新規図面ファイルに、現在の設定を反映させる場合にクリックします。
線色	線色を選択します。
線幅	線幅を選択します。［システム設定］の［印刷色・線幅］で、［ペン番号ごとに線幅を設定］が選択されている場合に設定できます。［印刷色・線幅］
種類	自動作図される配管用スリーブのスリーブサイズを参照する表を選択します。［配管：サイズ決定方式］で［表参照］を選択した場合に設定できます。［標準スリーブ径決定表］：標準スリーブ径決定表が参照されます。決定表の数値は変更できません。［ユーザー定義1］［ユーザー定義2］：ユーザー定義のスリーブ径決定表が参照されます。
ユーザー定義名称	［種類］で［ユーザー定義1］［ユーザー定義2］を選択した場合に名称を入力します。
スリーブ径（配管口径、冷媒配管口径）	配管口径、冷媒配管口径に対応するスリーブ径を入力します。配管口径よりも大きい値で、80～300mmの値を入力します。条件に満たない値が入力された場合は、最も近い値に補正されます。［配管：サイズ決定方式］で［表参照］を選択した場合に設定できます。
［OK］ボタン	設定内容を実行する場合にクリックします。
［キャンセル］ボタン	設定内容を取り消す場合にクリックします。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。
