枝管を作図する
作図済みの配管や配置した機器などから枝管を追加します。
配管から枝管を作図する
ここでは、例として衛生の配管ルートから枝管を作図します。

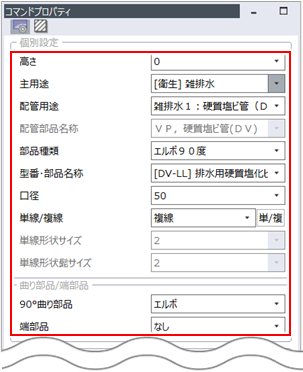

配管の［コマンドプロパティ］の設定を確認します。
既存の配管と同じ属性で作図する場合は、ワープ機能を使用できます。ワープ機能について、詳しくは以下を参照してください。
枝管を作図する配管の中心線上をクリックします。
単線の場合は配管上をクリックします。

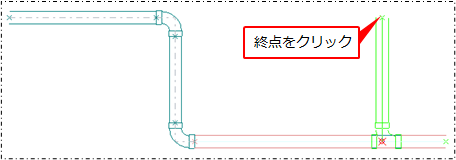

枝管の終点をクリックします。
右クリックまたは［Enter］キーを押し、確定します。
終点を再度クリックしても、配管作図を確定できます。枝管を始点、メインルートを終点にした場合は、手順4の操作は不要です。

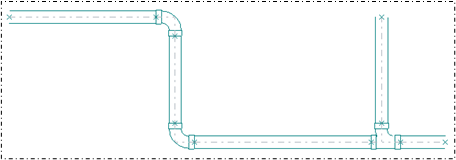

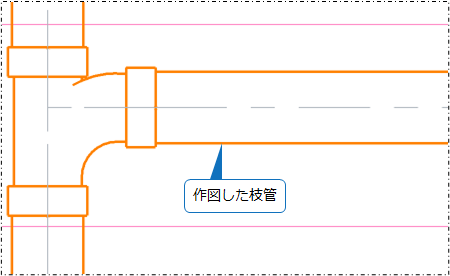

枝管が作図されます。継手の向きは、メイン管作図時の始点の方向によって決まります。
|
メイン管と高さが異なる枝管を作図する方法について、詳しくは以下を参照してください。 |
機器から枝管を作図する
ここでは、例として腰掛式便器「CES9335MR」から高さ「-500」の汚水配管に接続します。

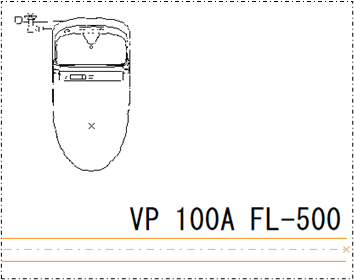

機器を配置します。
機器の配置方法について、詳しくは以下を参照してください。

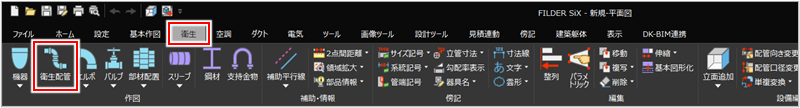

［衛生］タブの［衛生配管］コマンド（
）をクリックして実行します。
［コマンドプロパティ］が表示されます。
機器の接続点をクリックします。

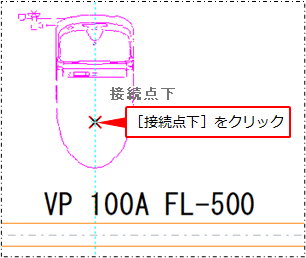

機器の接続点にマウスを近づけて［接続点下］と表示されるポイントでクリックします。
|
接続点は、配管の接続位置、口径と接続方向の情報を保持しています。 カーソルを合わせたときに、［接続点上］と表示された場合は上側から配管がつながり、［接続点下］と表示された場合は下側から配管がつながります。 FILDER SiXでは、配管作図をスムーズに行えるように、［接続点下］をクリックした場合は機器の接続点からｰ500の高さがプロパティに自動表示され、［接続点上］をクリックした場合は接続点から+500の高さが自動表示されます。接続点をクリックした後で任意の高さを入力することもできます。 接続点の高さは機器によって異なります。
|

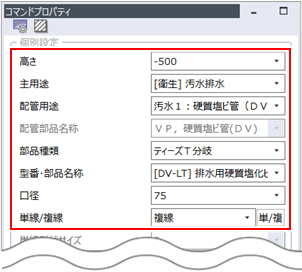

必要に応じて、［コマンドプロパティ］の設定を変更します。
［高さ］［口径］は機器の接続点をクリックすることで自動的に設定されます。
配置した腰掛式便器の接続点は高さ0の位置にあるため、［コマンドプロパティ］の［高さ］に自動で「-500」と表示されます。
配管に接続します。

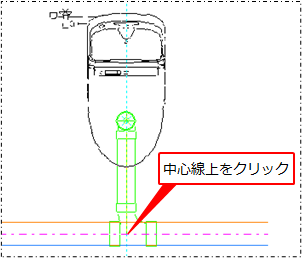

既存の配管に接続する場合は、配管の中心線上をクリックします。
単線の場合は、配管線上をクリックします。
機器から枝管が作図されます。
作図済みの立管から枝管を作図する
ここでは、例として高さ始点「3000」終点「-500」の汚水配管の立管の途中に、枝管を作図する方法を説明します。
立管を作図します。
立管の作図方法について、詳しくは以下を参照してください。
［衛生配管］コマンド（）をクリックして実行します。
［コマンドプロパティ］が表示されます。

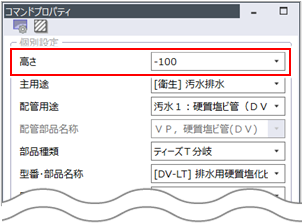

［高さ］に枝管の高さを入力します。
枝管の高さは、立管の高さの範囲内を指定します。

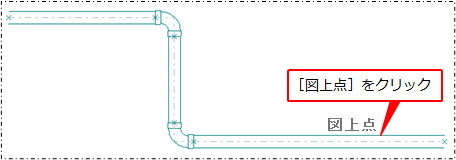

立管の丸部分をクリックします。
立管にマウスを近づけて［図上点］と表示されるポイントでクリックします。

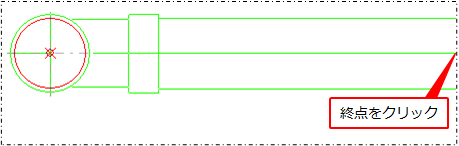

枝管の終点をクリックします。
右クリックまたは［Enter］キーを押し、確定します。
終点を再度クリックしても、配管作図を確定できます。
立管からの枝管が作図されます。
