配管の高さ変更方法の選択

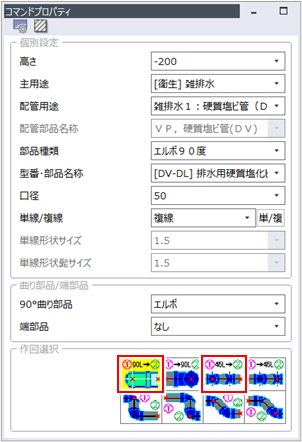

高さが異なる配管を接続する際、「90°エルボ」「45°エルボ」どちらの部品を使用するか、1点目と2点目のどちらで高さを変更するかを［コマンドプロパティ］の［作図選択］で選択します。

既存の配管側から作図する場合と、既存の配管に向かって作図する場合の差異を確認してください。

また、「90°エルボ」「45°エルボ」では接続できない場合に、ひねって配管を接続する方法についても説明します。

メイン管から枝管を立ち上げて作図する

ここでは、「FL-600」の既存の衛生配管に「FL-200」の衛生配管を「90°エルボ」または「45°エルボ」で高さを変更して接続する場合を例として説明します。

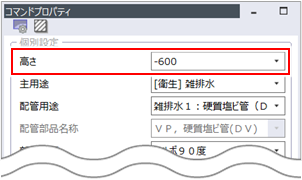

［衛生配管］コマンド（）をクリックして実行し、高さ「-600」の衛生配管を作図します。

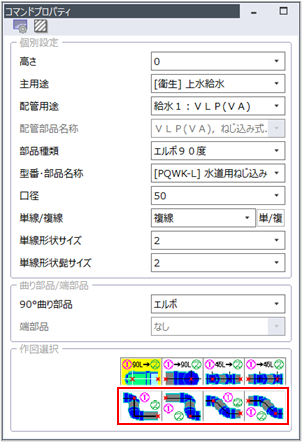

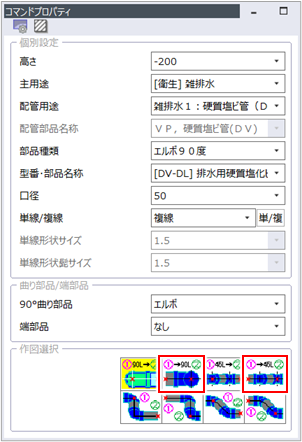

［コマンドプロパティ］の［作図選択］で［①90L→②］または［①45L→②］を選択します。

［Alt］キーを押しながら、左クリックをしても作図選択を切り替えられます。

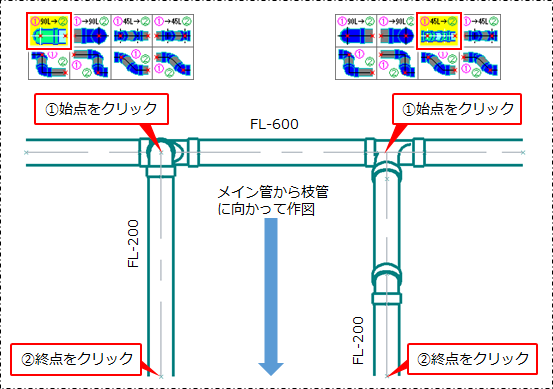

枝管の始点・終点をクリックします。

1点目で、［コマンドプロパティ］の［作図選択］で設定した高さまで立ち上げ（立下げ）られた枝管が作図されます。

［衛生配管］コマンド（）をクリックして実行し、高さ「-600」の衛生配管を作図します。

［コマンドプロパティ］の［作図選択］で［①→90L②］または［①→45L②］を選択します。

［Alt］キーを押しながら、左クリックをしても作図選択を切り替えられます。

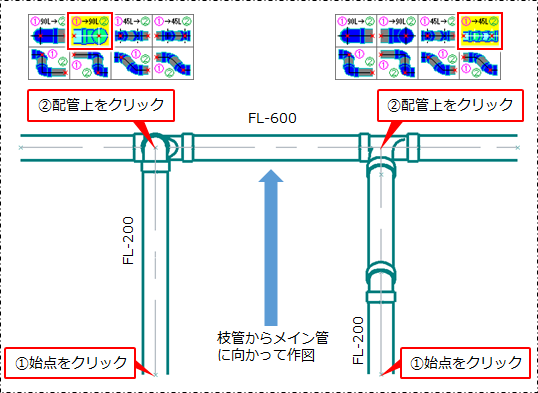

枝管の始点をクリックし、接続先の配管上をクリックします。

2点目で、［コマンドプロパティ］の［作図選択］で設定した高さまで立ち上げ（立下げ）られた枝管が作図されます。

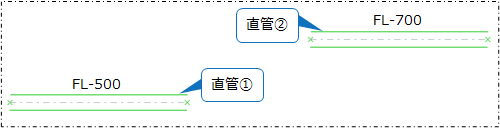

ここでは、「FL-500」（直管①）と「FL-700」（直管②）の2つの直管を4つの作図パターンで接続する方法について説明します。

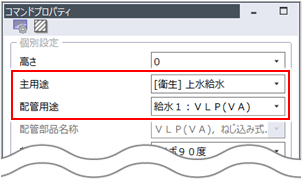

［衛生配管］コマンド（）をクリックして実行し、［コマンドプロパティ］で接続する配管の用途を設定します。

［コマンドプロパティ］の［作図選択］下段のいずれかを選択します。

［Alt］キーを押しながら、左クリックをしても作図選択を切り替えられます。

直管①→直管②の順で接続点をクリックします。

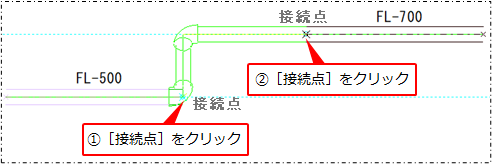

直管にマウスを近づけて［接続点］と表示されるポイントでクリックします。

2つの直管が接続されます。

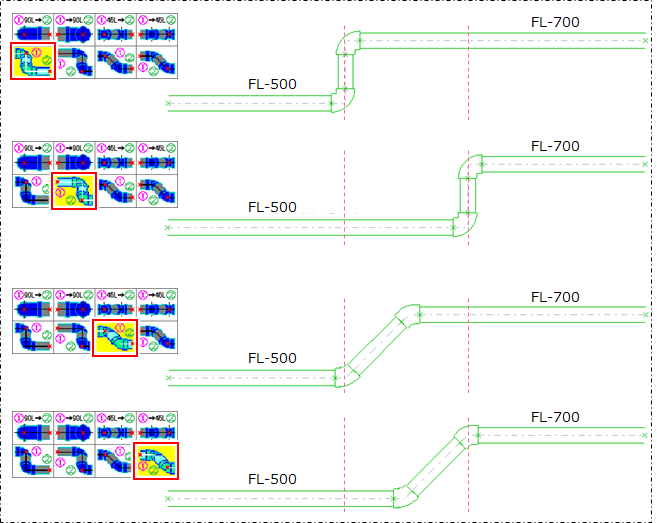

4つの作図パターンの差異は「90°エルボ」「45°エルボ」どちらの部品を使用するか、また、1点目と2点目のどちらの位置を保持して接続するか、ということになります。

ひねった配管の作図をした際、直管と継手が切れたような状態になる場合は［部品表示補正］コマンドを実行して補正してください。部品表示補正について、詳しくは以下を参照してください。
