機器ライブラリから機器を配置する（機器ライブラリ）

衛生機器・空調機器・ダクト機器を、機器ライブラリから選択して配置します。

機器ライブラリ内の機器データは、DVDからインストールしたりWebからダウンロードしたりしてインストールします。

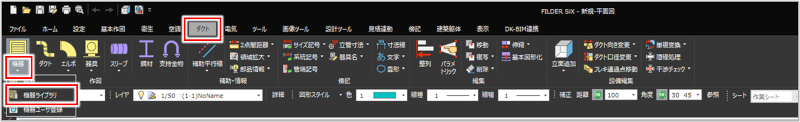

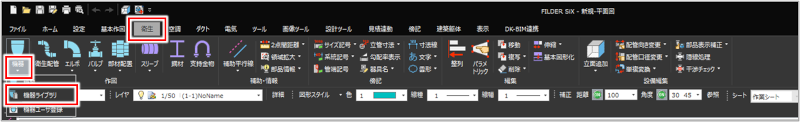

［機器ライブラリ］コマンド（／／）をクリックして実行します。

コマンドの実行方法を見るコマンドの実行方法を見る

コマンドの実行方法

［衛生］タブ＞［機器］プルダウンメニュー＞［機器ライブラリ］

［空調］タブ＞［機器ライブラリ］

［ダクト］タブ＞［機器］プルダウンメニュー＞［機器ライブラリ］

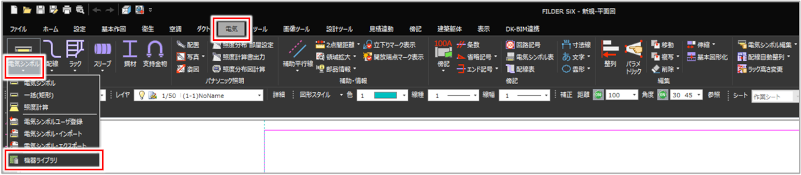

［電気］タブ＞［電気シンボル］プルダウンメニュー＞［機器ライブラリ］

［機器ライブラリ取り込み］ダイアログが表示されます。

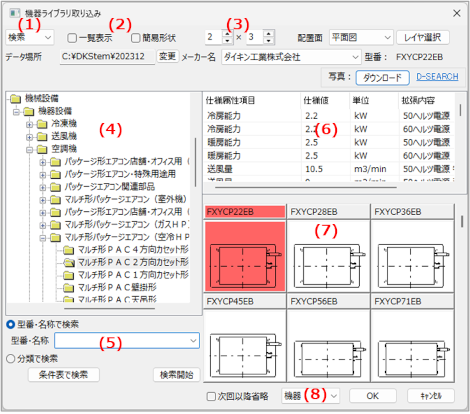

配置する機器を指定します。

項目説明を見る項目説明を見る

項目

説明

（1）指定方法

機器を指定する方法を選択します。

［一覧］：機器が分類されたフォルダが階層で表示されます。
［登録］：機器データを、メディアからパソコンへ取り込みます。
［検索］：型番や名称、または分類で機器を検索します。

（2）表示方法

（7）のファイル表示方法を選択します。

［一覧表示］と［簡易形状］にチェックを付けていない場合は、型番と機器のプレビューが表示されます。

［一覧表示］：チェックを付けると、メーカー名、型番、型名が一覧で表示されます。
［簡易形状］：チェックを付けると、簡易形状が登録されている機器の場合は、簡易形状の機器が表示されます。
［簡易形状］は、簡易形状として登録しているデータがあるときに表示されます。

（3）プレビュー表示数

（7）で表示する機器の数を選択します（最大5行×5列まで表示）。

配置面

（2）で［プレビュー］を選択した場合に、表示する外形図の表示面を選択します。

［全ての面］を選択した場合は、［プレビュー表示数］が2×3表示となり、1つの部品に登録されている面がすべて表示されます。

レイヤ選択

機器を配置するときに取り込む情報を、レイヤ単位で選択します。

プレビュー表示にしていると、配置前に形状を確認できます。

［機器主要外周図形］
［機器詳細図形］
［基準線］
［寸法線・寸法補助線］
［属性に関わる記述］
［配置点］
［フック・アンカー等の固定点］
［サービススペース］
［その他図面情報］

デフォルトの取り込みレイヤは、［機器主要外周図形］［機器詳細図形］および［基準線］の3つです。

データ場所

検索対象のフォルダの場所が表示されます。

検索対象のフォルダを変更する場合は、［変更］ボタンをクリックして指定します。

メーカー名

型番

選択中の機器のメーカー名と型番が表示されます。

（1）で［検索］を選択している場合は、プルダウンメニューからメーカー名を選択して検索できます。

写真

ダイキン製の機器の写真をダウンロード、または機器情報を検索します。

［ダウンロード］ボタン：選択中の機器の写真をダウンロードする場合にクリックします。ダウンロードした写真は、図面に配置できます。
［D-SEARCH］：クリックすると、空調製品情報検索サイト「D-SEARCH」が表示されます。「D-SEARCH」では、製品情報を確認したり、仕様表、外形図、取扱説明書などをダウンロードしたりできます。

（4）フォルダ一覧

機器が格納されているフォルダが一覧で表示されます。

（5）検索方法

機器の検索方法を選択します。

［型番・名称で検索］：機器の型番や名称で検索します。
［型番・名称］に検索する機器の型番や名称を入力します。
文字列の一部を入力しても検索できます（部分検索）。
プルダウンメニューの履歴から型番や名称を選択することもできます。
［分類で検索］：機器の分類、仕様属性、仕様値、単位などで検索します。

［条件表で検索］ボタン

条件表から選択して機器を検索する場合にクリックします。

表の〇をクリックして条件を選択すると［分類で検索］に設定値が入力されます。

［検索開始］ボタン

［型番・名称］に入力した内容で検索開始する場合にクリックします。

（6）機器の詳細表示

選択中の機器の詳細情報（仕様属性項目・仕様値・単位・拡張内容）が表示されます。

（7）で機器を選択すると表示されます。

（7）機器表示

選択したフォルダの機器、または検索後の機器が表示されます。

（2）で［一覧表示］を選択した場合に、表の項目名をクリックすると、機器名が昇順または降順に並び替わります。

次回以降省略

［機器ライブラリ］コマンド実行時に、［機器ライブラリ取り込み］ダイアログを表示しない場合は、チェックを付けます。

チェックを付けると、前回選択した機器を選択した状態で［機器配置］ダイアログが表示されます。

（8）データ形式

配置するときの機器のデータ形式を選択します。

［機器］：機器情報を持ったデータにします。
［基本図形］：機器情報のない線だけの基本図形データにします。

［OK］ボタン

設定内容を実行する場合にクリックします。

［キャンセル］ボタン

設定内容を取り消す場合にクリックします。

型番や名称で機器を検索する場合は、プルダウンメニューから［検索］を選択します。

検索入力欄が表示されます。

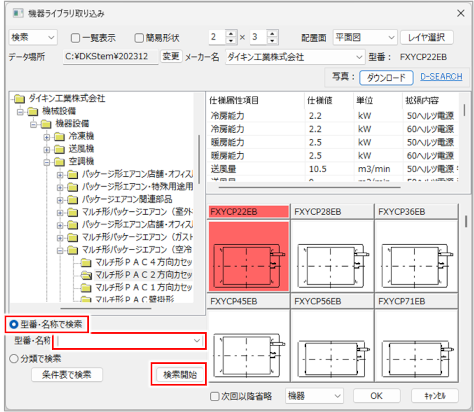

［型番・名称で検索］を選択して、［型番・名称］に機器の型番や名称を入力し、［検索開始］ボタンをクリックします。

［型番・名称］には、文字列の一部を入力しても検索できます（部分検索）。

検索結果が表示されます。

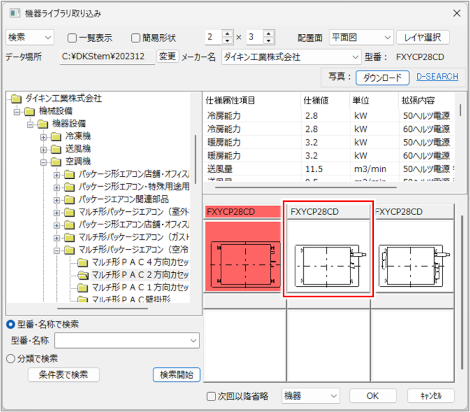

検索結果から機器をクリックします。

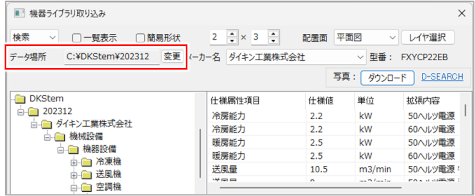

機器データのインストール先を変更した場合など、検索時に機器データが表示されないときは、［データ場所］の［変更］ボタンをクリックし、機器データが入っているフォルダを指定します。標準のインストール先は「C:\DKStem\（バージョン）」フォルダです。

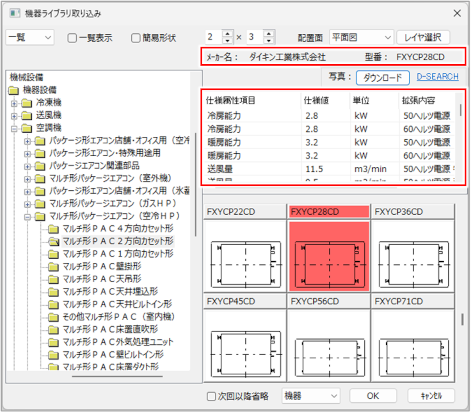

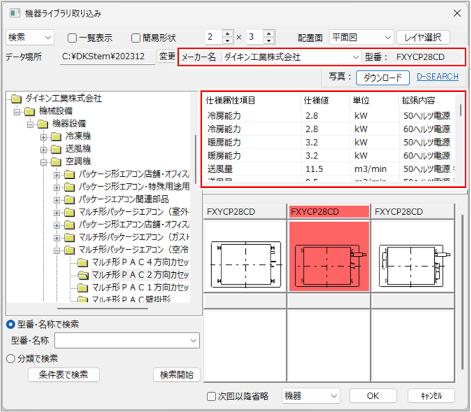

選択した機器の詳細情報、メーカー名、型番などが表示されます。

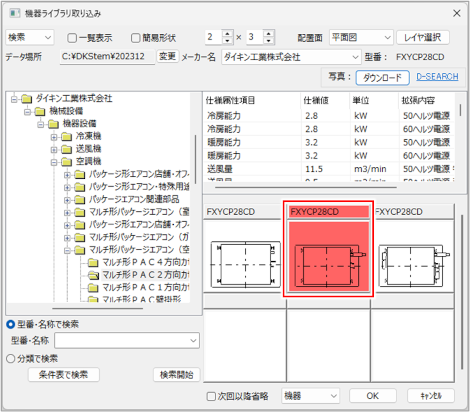

フォルダから機器を選択する場合フォルダから機器を選択する場合

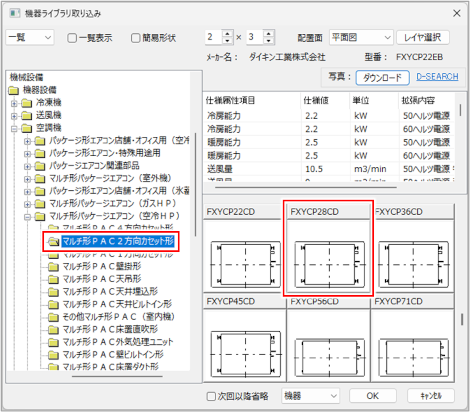

プルダウンメニューから［一覧］を選択します。

配置する製品の分類フォルダをクリックし、機器をクリックします。

選択した機器の詳細情報、メーカー名、型番などが表示されます。

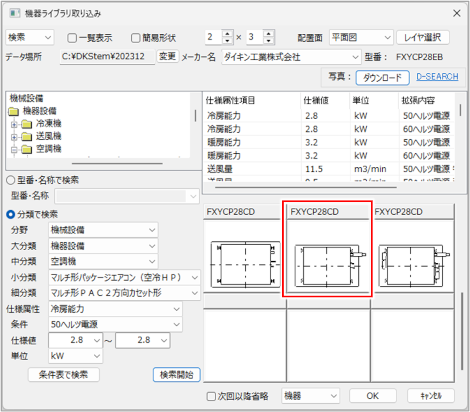

分類／条件表で機器を検索する場合分類／条件表で機器を検索する場合

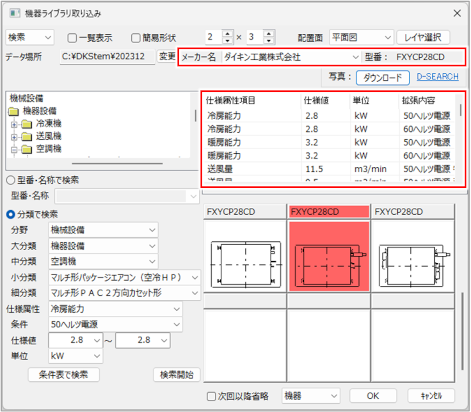

プルダウンメニューから［検索］を選択します。

検索欄が表示されます。

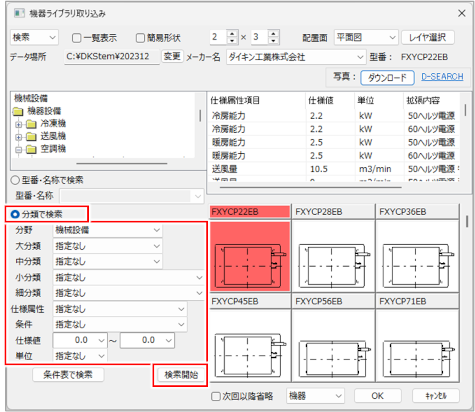

［分類で検索］を選択して、機器の分類や条件を入力し、［検索開始］ボタンをクリックします。

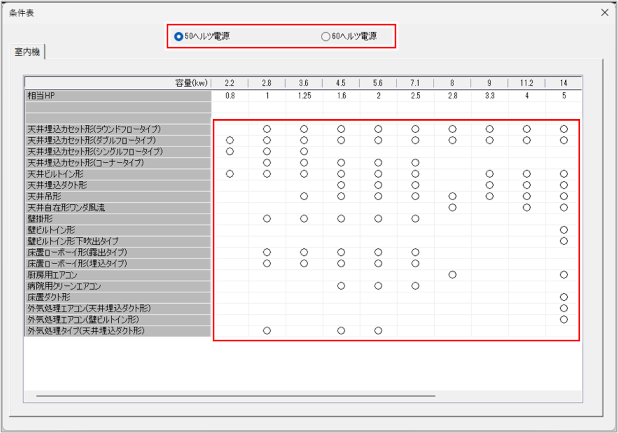

条件表から分類を設定する場合は、［条件表で検索］ボタンをクリックして、電源周波数を選択し、表の〇部分をクリックします。

検索結果が表示されます。

検索結果から機器をクリックします。

選択した機器の詳細情報、メーカー名、型番などが表示されます。

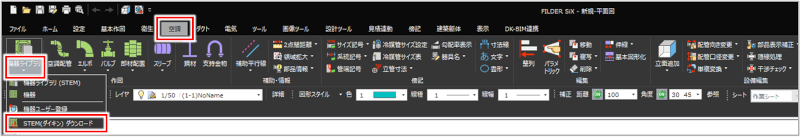

ダイキン空調機（STEM）データのダウンロードは、［空調］タブの［機器ライブラリ］プルダウンメニューから［STEM（ダイキン）ダウンロード］を選択して行えます。
ダイキン空調機（STEM）データのダウンロードやインストールの手順について、詳しくは以下を参照してください。

ダイキン空調機データのインストール（STEMデータ）

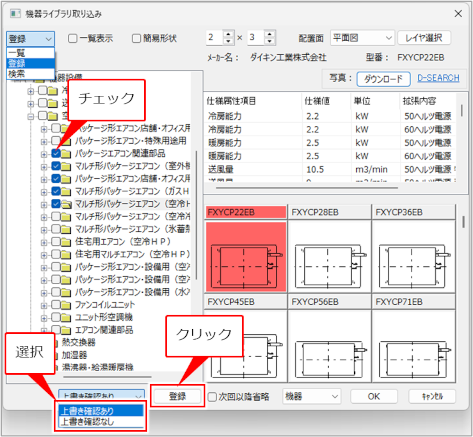

機器データが入っているDVDなどのメディアからデータをパソコンへ取り込むには、プルダウンメニューから［登録］を選択して、取り込むフォルダにチェックを付けて［上書き確認あり／なし］を選択し、［登録］ボタンをクリックします。
登録した機器は、［機器］または［テンプレート配置］コマンドの［機器ライブラリ製品］フォルダから配置できます。

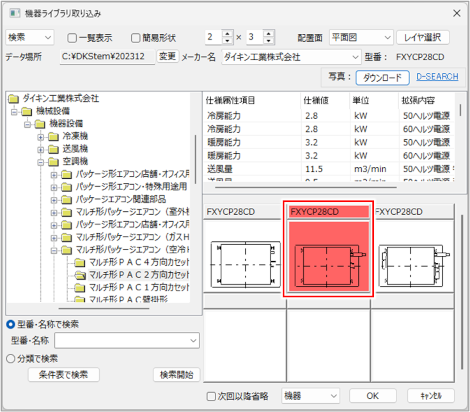

配置する機器をダブルクリックします。

機器をクリックし、［OK］ボタンをクリックしても選択できます。

機器の写真を配置する場合機器の写真を配置する場合

機器の写真をダウンロードし、配置します。

配置した写真は画像として扱われるため、配管などは接続できません。

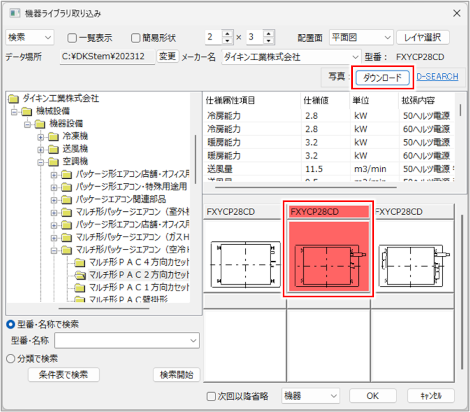

機器をクリックし、［ダウンロード］ボタンをクリックします。

確認ダイアログが表示されます。

［はい］ボタンをクリックします。

ダウンロードが完了すると、確認ダイアログが表示されます。

［OK］ボタンをクリックします。

配置する機器をダブルクリックします。

機器をクリックし、［OK］ボタンをクリックしても選択できます。

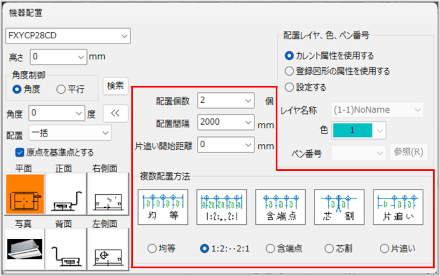

機器が選択され、［機器配置］ダイアログが表示されます。

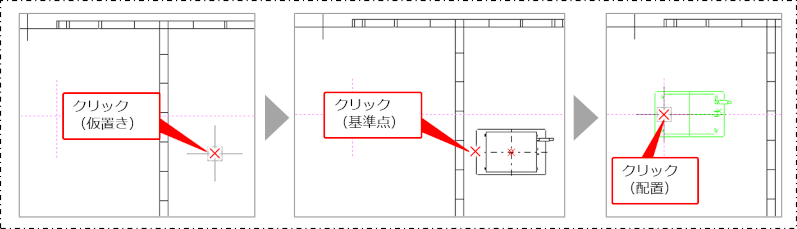

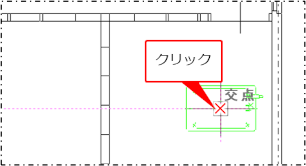

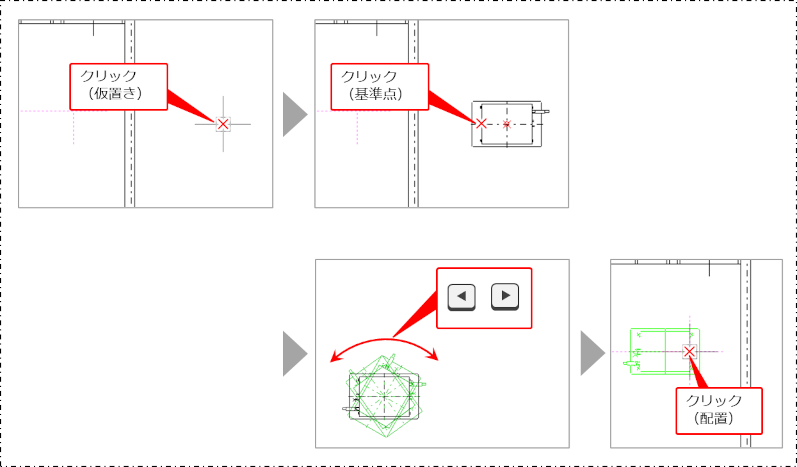

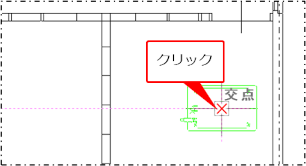

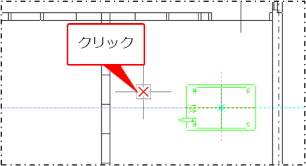

機器の配置方法を設定します。

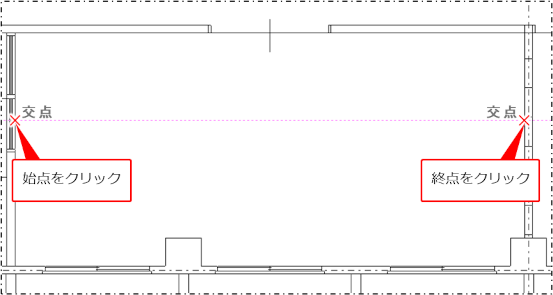

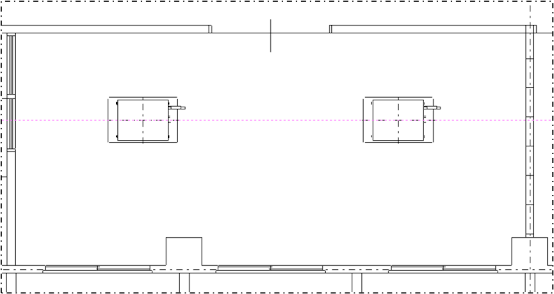

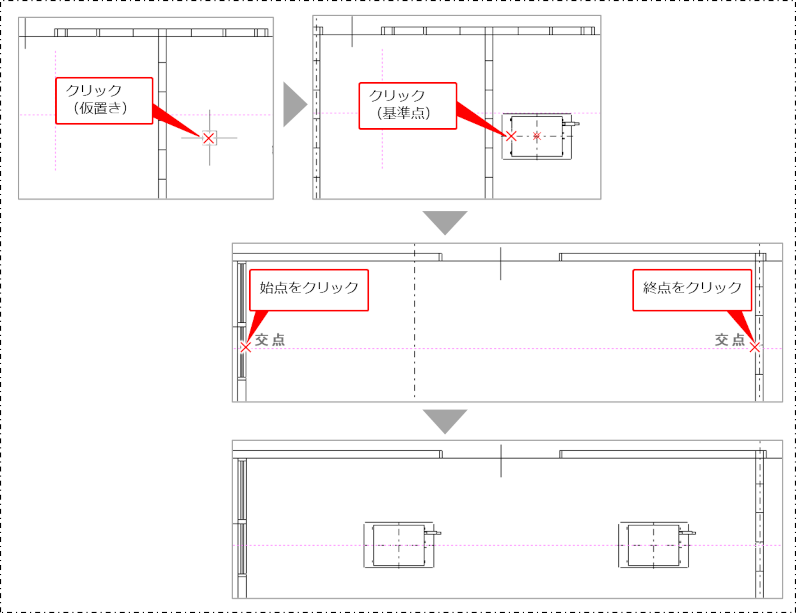

設定項目は［機器配置］コマンドの配置用の［機器配置］ダイアログと同様です。詳しくは、以下を参照してください。

配置用の［機器配置］ダイアログ

機器を基本図形として配置する場合は、［機器配置］ダイアログは表示されません。
機器を基本図形として配置する場合は、機器を配置するときに、機器情報のない基本図形にします。基本図形にすると、配置するときに［機器配置］ダイアログが表示されません。
1. プルダウンメニューから［基本図形］を選択します。

［機器］を選択すると、情報を持ったデータとなります。［基本図形］を選択すると、機器情報のない基本図形データとなります。

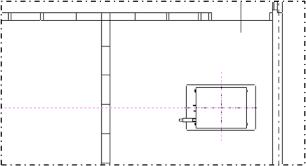

機器が基本図形として配置できるようになります。

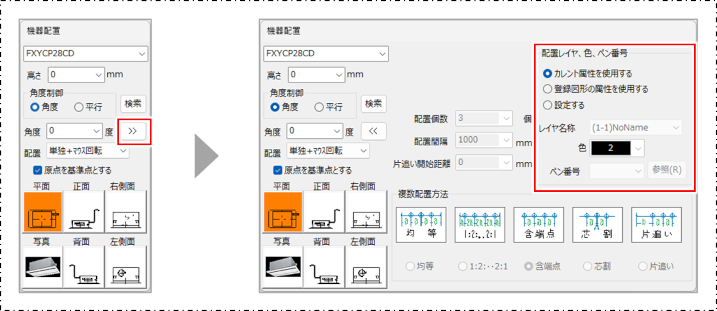

配置レイヤ、色、ペン番号を変更する場合は、をクリックし、［配置レイヤ、色、ペン番号］で変更します。［参照］ボタンをクリックすると、図面上の機器の設定をコピーできます。詳しくは、以下を参照してください。
