ダイキン空調機データのインストール（STEMデータ）
ダイキン空調機STEMデータをインストールします。
STEMデータは、FILDER SiXのポータルサイトまたはダイキン工業のホームページからダウンロードし、インストールします。
| インストール方法 | 説明 |
|
ポータルサイトからインストール |
FILDER SiXのポータルサイトからインストールします。 詳しくは、以下を参照してください。 |
|
ホームページからインストール |
ダイキン工業のホームページからインストールします。最新の空調機データをインストールできますが、3D表示に対応していない場合があります。 詳しくは、以下を参照してください。 |
ポータルサイトからインストールする
FILDER SiXを起動します。
起動方法について、詳しくは以下を参照してください。

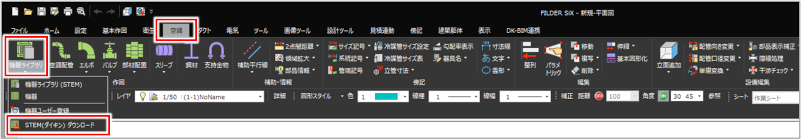

［空調］タブの［機器ライブラリ］プルダウンメニューから［STEM（ダイキン）ダウンロード］（
）コマンドをクリックして実行します。
コマンドが実行できない場合は、［ファイル］タブの［新規作成］コマンドをクリックし、新規図面を開いてから実行します。

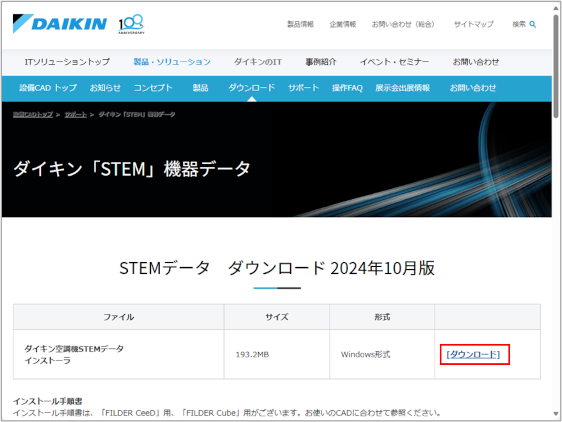

STEMデータのダウンロード画面が表示されます。
［ダウンロード］をクリックします。

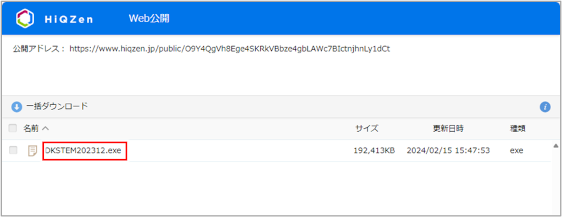

「HiQZen Web公開」ページが表示されます。
［DKSTEM＊＊＊＊.exe］をクリックします。
ダウンロードが始まります。
FAQサイト：ダイキン設備CAD 操作に関するFAQ（よくあるご質問）＞セットアップ＞インストール・バージョンアップ＞ダウンロードするとエラーが表示される |
ダウンロードしたファイルの場所を開きます。

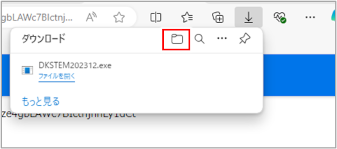

Microsoft Edgeの場合は、ブラウザ右上のフォルダマークをクリックします。ポップアップや ［↓］マークが表示されていない場合は、画面右上の［…］をクリックし、プルダウンメニューから［ダウンロード］をクリックすると表示されます。
ダウンロードしたファイルをダブルクリックします。
［ユーザーアカウント制御］ダイアログに「このアプリがデバイスに変更を加えることを許可しますか？」と表示されます。
［はい］ボタンをクリックします。

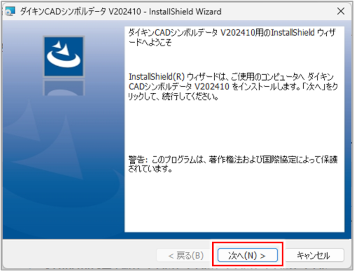

［InstallShield Wizard］ダイアログが表示されます。
［InstallShield Wizard］ダイアログの画面指示に従ってインストールします。
［InstallShield Wizard］ダイアログの操作［InstallShield Wizard］ダイアログの操作
［次へ］ボタンをクリックします。

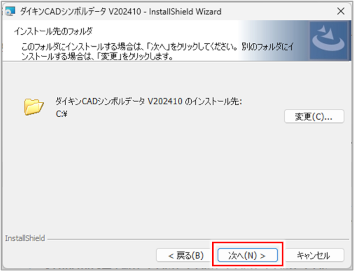

［次へ］ボタンをクリックします。
インストール先を変更する場合は、［変更］ボタンをクリックし、インストール先フォルダを指定します。

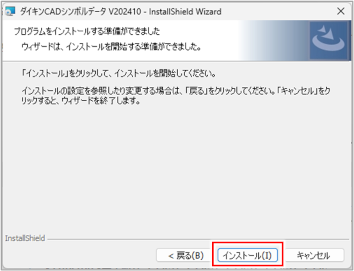

［インストール］ボタンをクリックします。

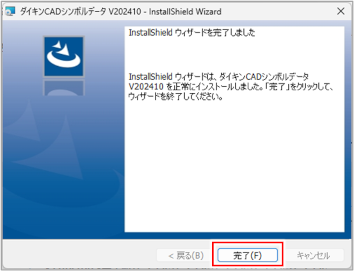

インストールが実行され、終了すると完了のメッセージが表示されます。
［完了］ボタンをクリックします。
FILDER SiXの［機器ライブラリ］コマンド（
／
／
）をクリックして実行します。
|
コマンドの実行方法 |

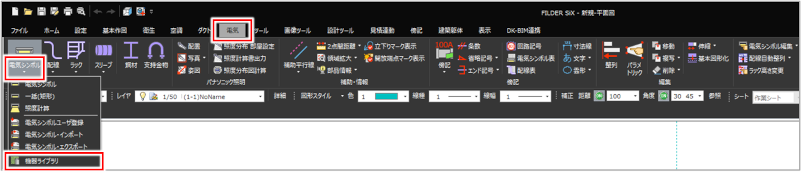

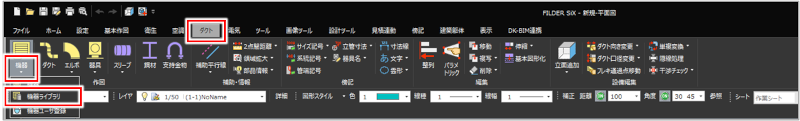

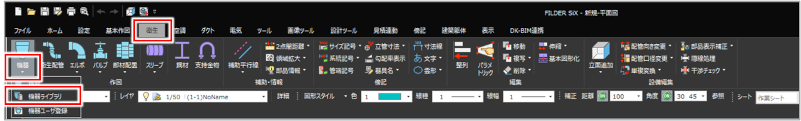

［衛生］タブ＞［機器］プルダウンメニュー＞［機器ライブラリ］ ［空調］タブ＞［機器ライブラリ］ ［ダクト］タブ＞［機器］プルダウンメニュー＞［機器ライブラリ］ ［電気］タブ＞［電気シンボル］プルダウンメニュー＞［機器ライブラリ］ |
［機器ライブラリ取り込み］ダイアログが表示されます。
［変更］ボタンをクリックします。
［フォルダーの参照］ダイアログが表示されます。

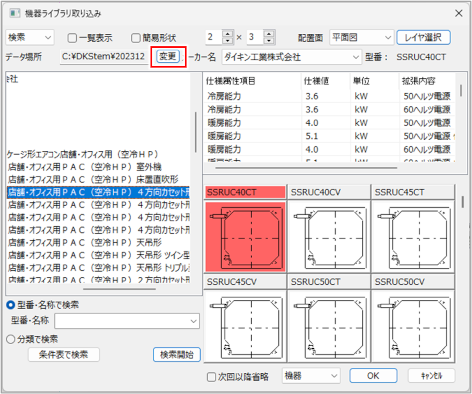

［c:\DKStem］フォルダの、インストールしたバージョンのフォルダを選択し、［OK］ボタンをクリックします。
例：バージョンが「2024年10月版」であれば、フォルダは［202410］になります。
FILDER SiXで機器を検索・配置できるようになります。
機器を配置すると、変更したデータ場所のフォルダ情報が保存されます。
配置方法について、詳しくは以下を参照してください。
ホームページからインストールする

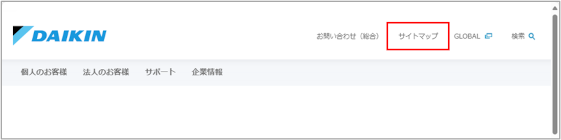

ダイキン工業株式会社のホームページ（https://www.daikin.co.jp/）を開き、［サイトマップ］をクリックします。
ホームページの内容は予告なく変更となる場合があります。ご了承ください。

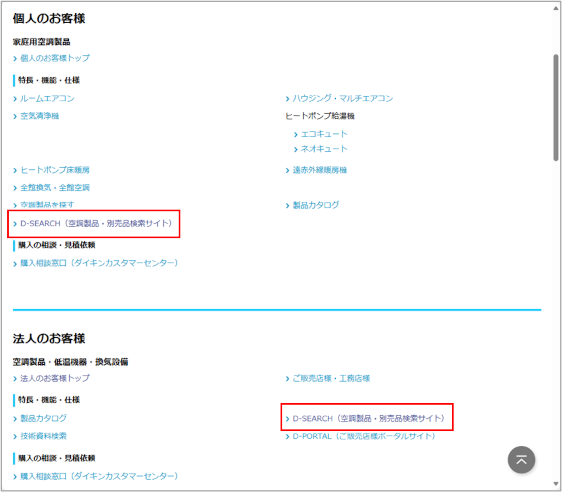

［D-SEARCH（空調製品・別売品検索サイト）］をクリックします。
［D-SEARCH（空調製品・別売品検索サイト）］は、「個人のお客様」と「法人のお客様」にありますが、どちらをクリックしても同じページが表示されます。
［D-SEARCH］が表示されます。

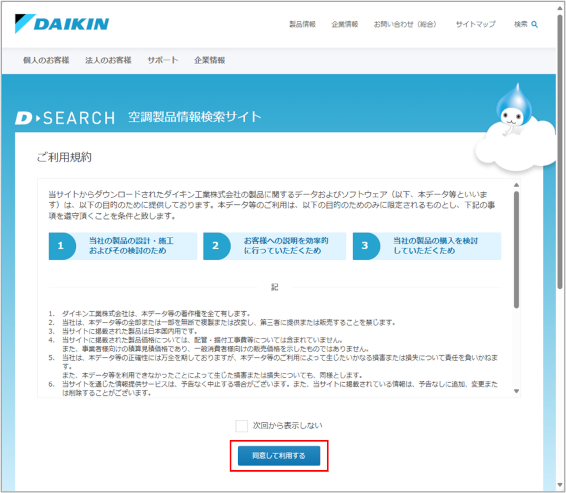

利用規約を確認し、［同意して利用する］ボタンをクリックします。

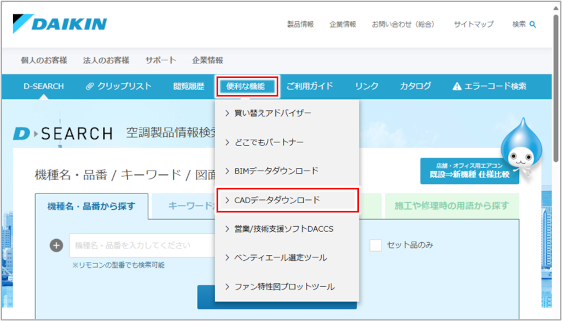

［便利な機能］プルダウンメニューから［CADデータダウンロード］をクリックします。

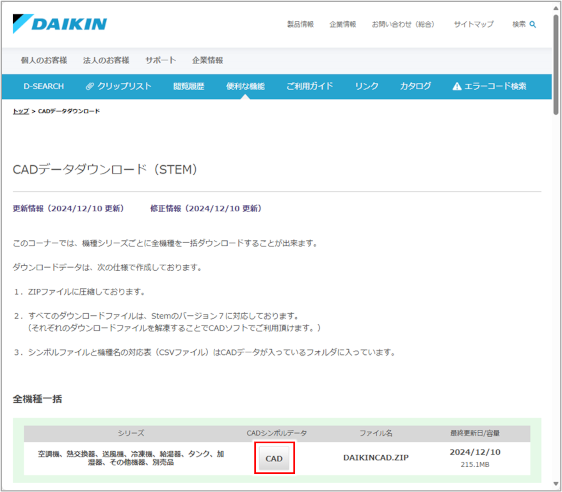

［全機種一括］の［CAD］ボタンをクリックします。
ダウンロードが始まります。
|
ダウンロードの際にエラーが表示される場合は、下記FAQサイトをご確認ください。 FAQサイト：ダイキン設備CAD 操作に関するFAQ（よくあるご質問）＞セットアップ＞インストール・バージョンアップ＞ダウンロードするとエラーが表示される |
ダウンロードしたファイルの場所を開きます。
Microsoft Edgeの場合は、ブラウザ右上のフォルダマークをクリックします。ポップアップや ［↓］マークが表示されていない場合は、画面右上の［…］をクリックし、プルダウンメニューから［ダウンロード］をクリックすると表示されます。

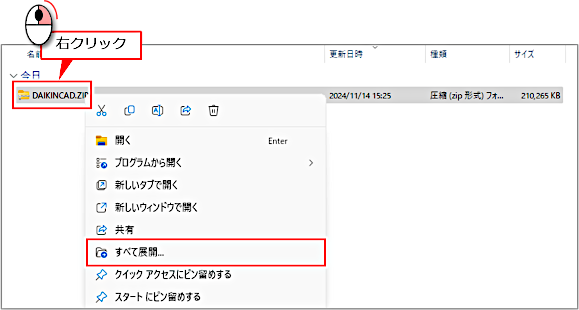

「DAIKINCAD.ZIP」ファイルを右クリックし、表示されたメニューから［すべて展開］をクリックします。

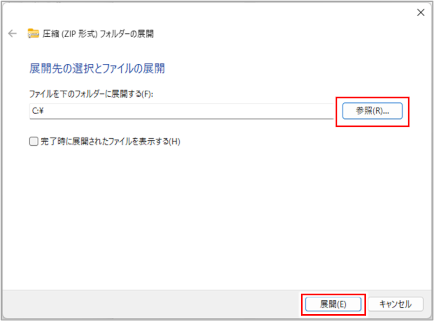

［参照］ボタンをクリックして展開先のフォルダを指定し、［展開］ボタンをクリックします。
FILDER SiXを起動します。
起動方法について、詳しくは以下を参照してください。
［機器ライブラリ］コマンド（／／）をクリックして実行します。
|
コマンドの実行方法 |
［衛生］タブ＞［機器］プルダウンメニュー＞［機器ライブラリ］ ［空調］タブ＞［機器ライブラリ］ ［ダクト］タブ＞［機器］プルダウンメニュー＞［機器ライブラリ］ ［電気］タブ＞［電気シンボル］プルダウンメニュー＞［機器ライブラリ］ |
［機器ライブラリ取り込み］ダイアログが表示されます。
［変更］ボタンをクリックします。
［フォルダーの参照］ダイアログが表示されます。

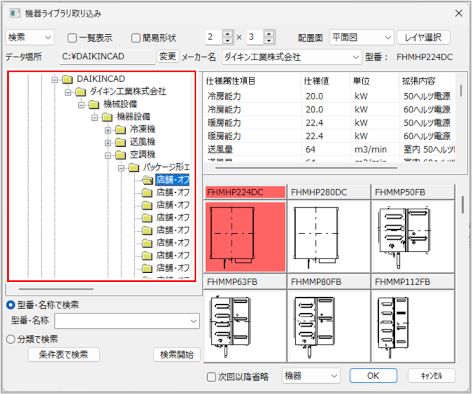

ダウンロードしたファイルの展開先の［DAIKINCAD］フォルダを選択し、［OK］ボタンをクリックします。
FILDER SiXで機器を検索・配置できるようになります。
機器を配置すると、変更したデータ場所のフォルダ情報が保存されます。
配置方法について、詳しくは以下を参照してください。
STEMデータを確認する
FILDER SiXを起動します。
起動方法について、詳しくは以下を参照してください。
［機器ライブラリ］コマンド（／／）をクリックして実行します。
|
コマンドの実行方法 |
［衛生］タブ＞［機器］プルダウンメニュー＞［機器ライブラリ］ ［空調］タブ＞［機器ライブラリ］ ［ダクト］タブ＞［機器］プルダウンメニュー＞［機器ライブラリ］ ［電気］タブ＞［電気シンボル］プルダウンメニュー＞［機器ライブラリ］ |

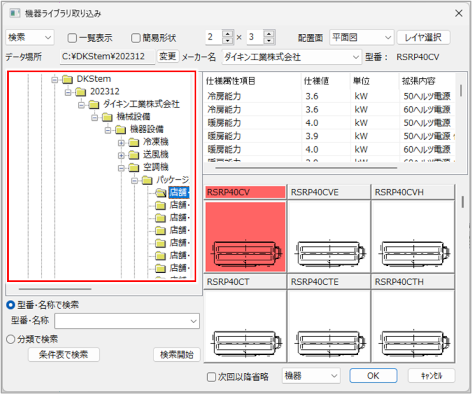

［機器ライブラリ取り込み］ダイアログが表示されます。
左側のフォルダ一覧からSTEMデータのフォルダを選択し、機器を選択します。
STEMデータをインストールディスクやポータルサイトからインストールした場合
デフォルトのインストール先は、以下のフォルダです。
C:\DKStem\YYYYMM\ダイキン工業株式会社\機械設備\設備機器
STEMデータをホームページからダウンロードした場合
インストール先は、ダウンロードしたデータの展開先にある［DAIKINCAD］フォルダです。
