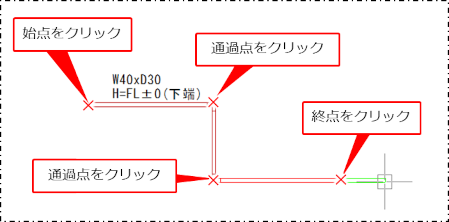

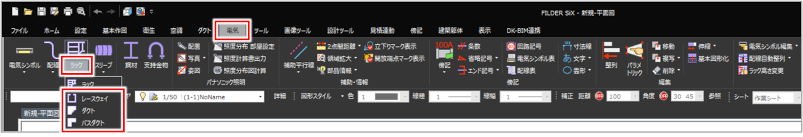

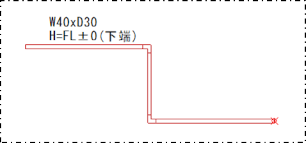

レースウェイ・ケーブルダクト・バスダクトを作図する

（設定）

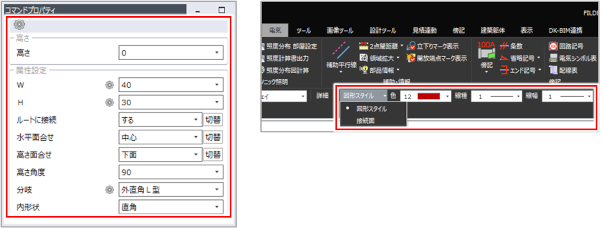

実行しているコマンドに応じ、レースウェイ、ケーブルダクト、バスダクトの設定画面が表示され、線色・線幅・線種、長さ、作図方法など詳細を設定できます。詳しくは、以下を参照してください。

［レースウェイ］タブ

［ダクト］タブ

［バスダクト］タブ

高さ

レースウェイ、ケーブルダクト、バスダクトを配置する高さを入力します。

W

レースウェイ、ケーブルダクト、バスダクトの幅を入力します。

H

レースウェイ、ケーブルダクト、バスダクトの厚みを入力します。

ルートに接続

分岐し、別のレースウェイやケーブルダクトを接続する場合は［する］を選択します。［切替］ボタンでも切り替えられます。

水平面合せ

水平方向の面合せ基準を［中心］［右］［左］から選択します。［切替］ボタンでも切り替えられます。

高さ面合せ

高さ方向の面合せ基準を［上面］［中心］［下面］から選択します。［切替］ボタンでも切り替えられます。

高さ角度

高さを変える場合の角度を選択します。［任意角］の場合は、クリック位置に応じた角度になります。

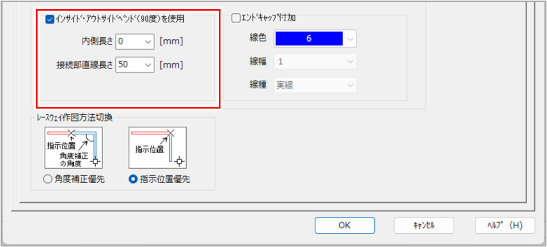

インサイド・アウトサイドベンドを使用する場合は、［90］を選択してください。なお、インサイド・アウトサイドベンドを使用するには、事前に［設定］タブ＞［電気設定］＞［レースウェイ］［ダクト］＞［基本］で［インサイド・アウトサイドベンド（90度）を使用］を設定してください。バスダクトにはこの機能はありません。

分岐

分岐の種類を［外直角L型］［L型］［水平ベンド］［水平ベンド（角）］から選択します。

［Alt］キー＋右クリックでも切り替えられます。

内形状

曲り角度

［分岐］に応じて、分岐の内形状や曲がり角度を選択します。［内形状］［曲り角度］は［Alt］キー＋クリックでも切り替えられます。

• ［内形状］：分岐の内形状を［円弧］［直線］［直角］から選択します。［分岐］で［外直角L型］を選択した場合に表示されます。
• ［曲り角度］：分岐の曲り角度を選択します。［任意角］を選択した場合はクリック位置に応じた角度になります。［分岐］で［水平ベンド］［水平ベンド（角）］を選択した場合に表示されます。
