［バスダクト］タブ

線色・線幅・線種

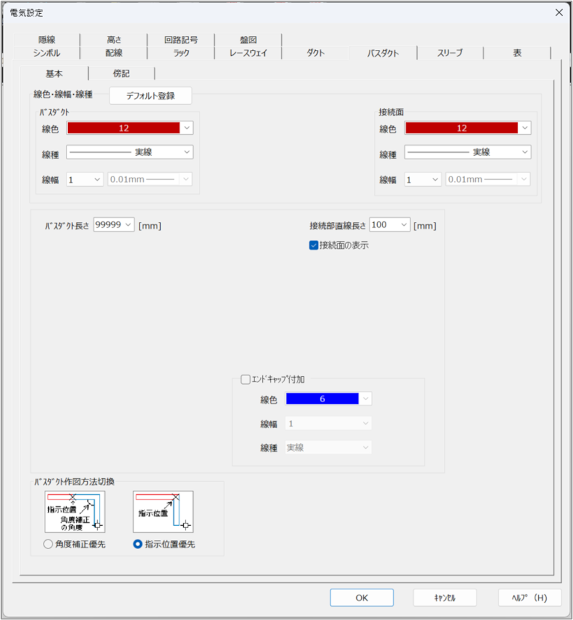

バスダクトの色、線幅、線種を設定します。

• ［デフォルト登録］ボタン：新規図面ファイルに、現在の設定を反映させる場合にクリックします。
• ［バスダクト］［接続面］：バスダクトと接続面それぞれの［線色］［線種］［線幅］を選択します。

バスダクト長さ

バスダクトの定尺長さをミリメートル（mm）単位で入力します。

接続部直線長さ

バスダクトの接続部の直線長さをミリメートル（mm）単位で入力します。

接続面の表示

バスダクトの接続面を表示する場合にチェックを付けます。

エンドキャップ付加

エンドキャップを付加する場合はチェックを付け、［線色］［線幅］［線種］を選択します。

バスダクト作図方法切換

バスダクトの作図方法を、［角度補正優先］または［指示位置優先］から選択します。

• ［角度補正優先］：バスダクトの曲がり位置としてクリックした位置が、距離補正・角度補正の範囲内で次点の位置に合わせて自動調節されます。
• ［指示位置優先］：バスダクトの曲がり位置はクリックした位置から変更されません。

［OK］ボタン

設定内容を反映してダイアログを閉じます。

［キャンセル］ボタン

設定内容を反映せずにダイアログを閉じます。

［ヘルプ］ボタン

FILDER SiXのヘルプを確認する場合にクリックします。
