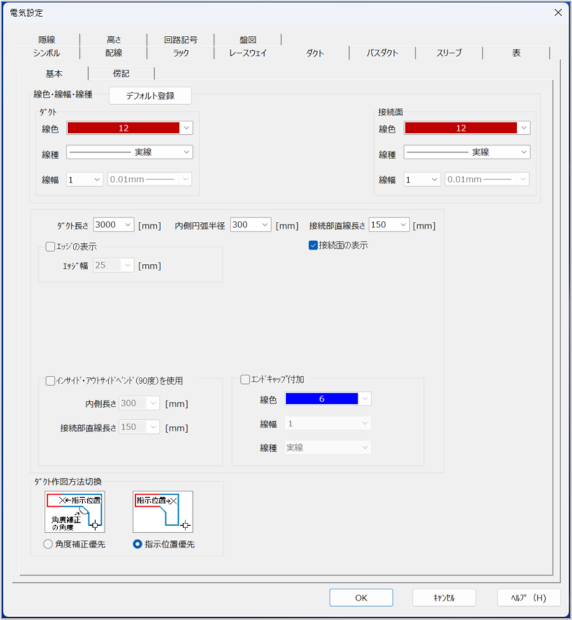

［ダクト］タブ

ケーブルダクトの長さ、インサイド・アウトサイドベンドの有無や長さなどを設定します。

項目	説明
線色・線幅・線種	ケーブルダクトの色、線幅、線種を設定します。［デフォルト登録］ボタン：新規図面ファイルに、現在の設定を反映させる場合にクリックします。［ダクト］［接続面］：ケーブルダクトと接続面それぞれの［線色］［線種］［線幅］を選択します。
ダクト長さ	ケーブルダクトの定尺長さをミリメートル（mm）単位で入力します。
内側円弧半径	ケーブルダクトの内側の円弧半径をミリメートル（mm）単位で入力します。
接続部直線長さ	ケーブルダクトの接続部の直線長さをミリメートル（mm）単位で入力します。
エッジの表示	エッジを表示する場合はチェックを付け、［エッジ幅］に幅をミリメートル（mm）単位で入力します。
接続面の表示	ケーブルダクトの接続面を表示する場合にチェックを付けます。
インサイド・アウトサイドベンド（90度）を使用	インサイド・アウトサイドベンドを使用する場合はチェックを付け、［内側長さ］［接続部直線長さ］にそれぞれの長さを入力します。
エンドキャップ付加	エンドキャップを付加する場合はチェックを付け、［線色］［線幅］［線種］を選択します。
ダクト作図方法切換	ケーブルダクトの作図方法を、［角度補正優先］または［指示位置優先］から選択します。［角度補正優先］：ケーブルダクトの曲がり位置としてクリックした位置が、距離補正・角度補正の範囲内で次点の位置に合わせて自動調節されます。［指示位置優先］：ケーブルダクトの曲がり位置はクリックした位置から変更されません。
［OK］ボタン	設定内容を反映してダイアログを閉じます。
［キャンセル］ボタン	設定内容を反映せずにダイアログを閉じます。
［ヘルプ］ボタン	FILDER SiXのヘルプを確認する場合にクリックします。
