ケーブルラックを作図する

図面にケーブルラックを作図します。

ここでは、ケーブルラックの以下の機能について説明します。

項目	説明
ケーブルラックの作図	ケーブルラックを作図します。ケーブルラックを作図する
ケーブルラックの分岐	ケーブルラックを分岐させます。ケーブルラックの分岐を作図する
ケーブルラックの高さ変更	配置の途中でケーブルラックの高さを変更します。ケーブルラックの高さを変更しながら作図する
ケーブルラックの水平面合わせ	ケーブルラックの側面合わせをします。ケーブルラックを側面合わせしながら作図する

ケーブルラックを作図する

［電気］タブの［ラック］コマンド（）をクリックして実行します。

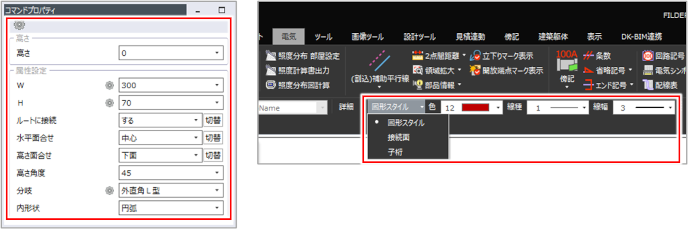

［コマンドプロパティ］が表示されます。

［コマンドプロパティ］で作図するケーブルラックの情報を設定し、［図面スタイル］ツールバーでケーブルラック（接続面や子桁含め）の色・線種・線幅を設定します。

項目説明を見る項目説明を見る

項目	説明
（設定）	ケーブルラックの線色・線幅・線種、長さ、作図方法など詳細を設定します。詳しくは、以下を参照してください。［ラック］タブ
高さ	ケーブルラックを作図する高さを入力します。
W	ケーブルラックの幅を入力します。
H	ケーブルラックの厚みを入力します。親桁の高さと同じです。親桁の幅・子桁の幅・高さなどの設定について、詳しくは以下を参照してください。［基本］タブ
ルートに接続	ケーブルラックを分岐し、別のケーブルラックを接続する場合は［する］を選択します。［切替］ボタンでも切り替えられます。
水平面合せ	水平方向の面合せ基準を［中心］［右］［左］から選択します。［切替］ボタンでも切り替えられます。
高さ面合せ	高さ方向の面合せ基準を［上面］［中心］［下面］から選択します。［切替］ボタンでも切り替えられます。

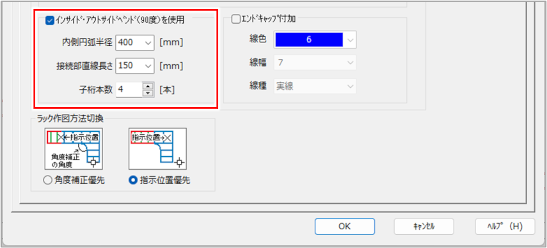

高さ角度	高さを変える場合の角度を選択します。［任意角］の場合は、クリックした位置と変更後の高さに応じた角度になります。インサイド・アウトサイドベンドを使用する場合は、［90］を選択してください。なお、インサイド・アウトサイドベンドを使用するには、事前に、［設定］タブ＞［電気設定］＞［ラック］＞［基本］で［インサイド・アウトサイドベンド（90度）を使用］を設定しておく必要があります。
分岐	分岐の種類を［外直角L型］［L型］［水平ベンド］［水平ベンド（角）］から選択します。［Alt］キー＋右クリックでも切り替えられます。
内形状曲り角度	［分岐］に応じて、分岐の内形状や曲がり角度を選択します。［内形状］［曲り角度］は［Alt］キー＋クリックでも切り替えられます。［内形状］：分岐の内形状を［円弧］［直線］［直角］から選択します。［分岐］で［外直角L型］を選択した場合に表示されます。［曲り角度］：分岐の曲がり角度を選択します。［任意角］を選択した場合は、クリック位置に応じた角度になります。［分岐］で［水平ベンド］［水平ベンド（角）］を選択した場合に表示されます。

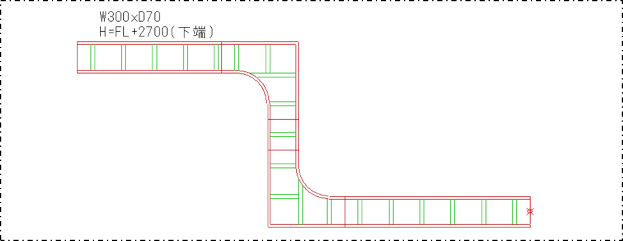

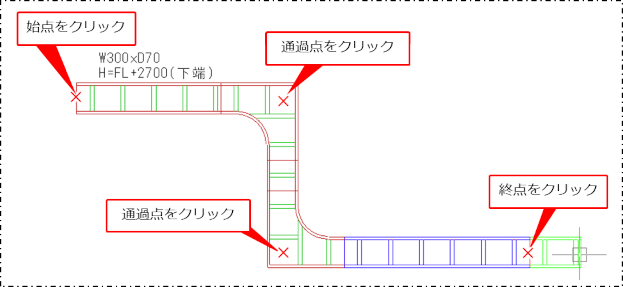

ケーブルラックの始点、通過点、終点をクリックします。

右クリックまたは［Enter］キーを押し、確定します。

ケーブルラックの分岐を作図する

既存のケーブルラックから分岐のルートを作図します。

［コマンドプロパティ］の［ルートに接続］で［する］を選択します。

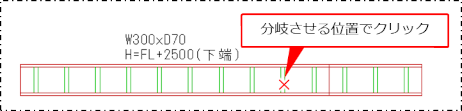

既存のケーブルラックから分岐させる位置でクリックします。

［コマンドプロパティ］の［分岐］と［内形状］の種類を選択します。

ケーブルラック上をクリックした場合に、［分岐］は［特殊T型ラック］［T型分岐］［直線ラック直付］から選択できます。

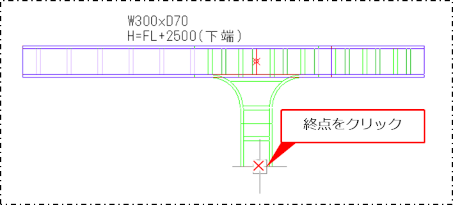

通過点または終点をクリックします。

既存のケーブルラックに接続した状態で仮表示されます。

右クリックまたは［Enter］キーを押し、確定します。

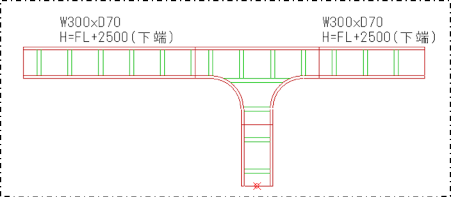

分岐ルートのケーブルラックが作図されます。

ケーブルラックの高さを変更しながら作図する

ケーブルラックを作図している途中で高さを変更できます。

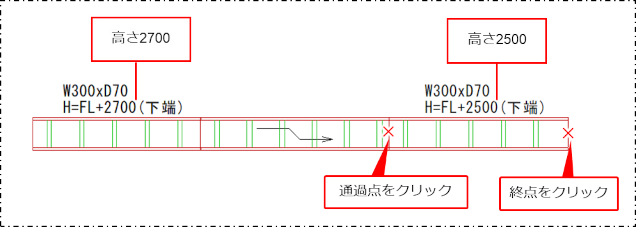

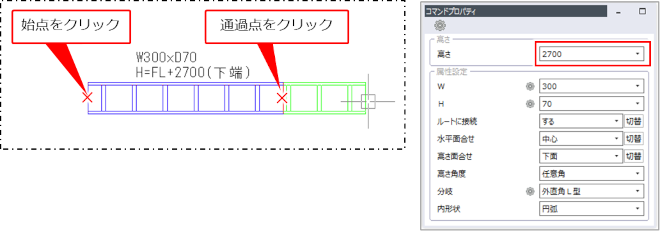

ケーブルラックの始点と通過点（高さを変更する位置）をクリックします。

ここでは例として、［高さ］を「2700」で作図します。

［コマンドプロパティ］の［高さ］を「2500」に変更します。

ケーブルラックを作図中は、［コマンドプロパティ］の［高さ］以外の項目も変更できます。
作図中に［分岐］を切り替えるには、［Alt］キー＋右クリックが便利です。
作図中に［内形状］［曲り角度］を切り替えるには、［Alt］キー＋クリックが便利です。

終点までケーブルラックを作図します。

高さ「2500」で残りのケーブルラックが作図されます。

ケーブルラックの高さの変更は、図面上では矢印で表されます。

矢印の方向に向かって高さが下がっている場合
矢印の方向に向かって高さが上がっている場合

ケーブルラックを側面合わせしながら作図する

横幅の異なるケーブルラックの側面を合わせることができます。

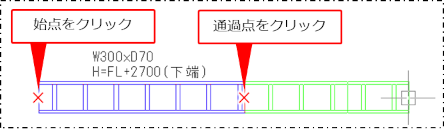

ケーブルラックの始点と通過点（幅を変更する位置）をクリックします。

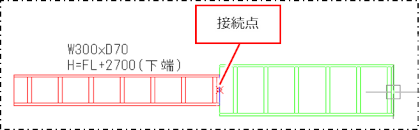

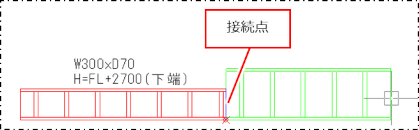

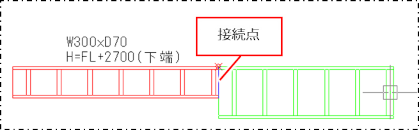

作図済みのケーブルラックから接続して作図する場合は、接続点をクリックします。

ここでは例として、［W］（幅）を「300」で作図します。

［コマンドプロパティ］で、追加するケーブルラックの［W］（幅）と［水平面合せ］を入力します。

［水平面合せ］の設定により、仮表示の位置が変わります。

［水平面合せ］が［中心］の場合
［水平面合せ］が［右］の場合
［水平面合せ］が［左］の場合

［水平面合せ］の左右は、始点から通過点・終点に向かって左側を［左］、右側を［右］としています。

クリックします。

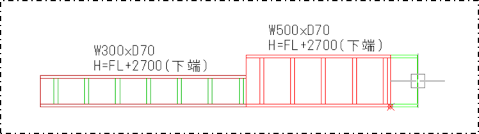

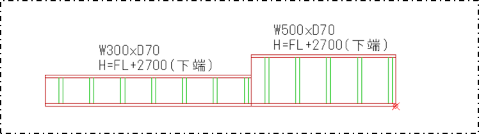

ケーブルラックが作図されます。

右クリックまたは［Enter］キーを押し、確定します。
